Системный модуль P500

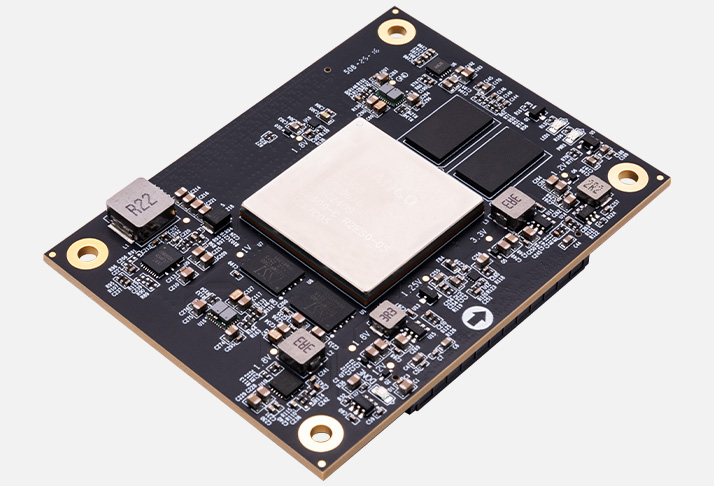

Системный модуль P500 (производитель — Alinx) выполнен в форм‑факторе SoM (System on Module) на базе SoC Xilinx Zynq‑7045: в одном кристалле объединены двухъядерный процессор ARM Cortex‑A9 и программируемая логика FPGA семейства Kintex‑7. В отличие от отладочных плат (вроде AXP500F) P500 не является готовым стендом «из коробки» — это модуль, который устанавливается на пользовательскую несущую плату, что делает его оптимальным для серийных разработок, где важны компактность, повторяемость и контроль над компоновкой.

По сравнению с AXP500F модуль P500 даёт ту же вычислительную плотность FPGA (Kintex‑7), но без «лабораторной» периферии: интерфейсы выведены на коннекторы для интеграции в собственную плату. По сравнению с AXK‑сериями (Kosmo‑2) P500 использует экосистему Xilinx (Vivado/Vitis) и ориентирован на максимальную FPGA‑производительность (DSP/BRAM/LUT) и зрелые IP‑решения для ЦОС и связи. По сравнению с модулями на Artix‑7 (AXP39x) у P500 существенно больше логических ресурсов и DSP‑блоков.

Основное преимущество P500 — возможность перенести отработанные на отладочном стенде алгоритмы на серийную плату: модуль сохраняет всю вычислительную мощь Zynq‑7045 и при этом позволяет проектировать собственную несущую плату под конкретные требования по габаритам, разъёмам и условиям эксплуатации.

Основные преимущества
Высокая FPGA‑производительность. Kintex‑7 в составе Zynq‑7045 даёт ~416 000 LUT, ~1 200 DSP‑блоков и ~21 Мб BRAM — этого достаточно для сложных фильтров, БПФ, демодуляторов, корреляторов и многоканальной обработки.
Гибридная архитектура ARM+FPGA. Cortex‑A9 решает задачи ОС, сетевого стека, интерфейса и высокоуровневой логики, FPGA — детерминированную обработку, высокоскоростные интерфейсы и аппаратную акселерацию.
Увеличенная память и накопитель. 4 ГБ DDR3 и eMMC 16 ГБ позволяют буферизировать большие потоки данных, хранить логи и запускать полноценные ОС без внешних накопителей.
Гибкая интеграция через коннекторы. Модуль рассчитан на установку на кастомную несущую плату: интерфейсы (Ethernet, USB, HDMI и др.) и FMC HPC выведены на разъёмы, что даёт полный контроль над компоновкой изделия.
Промышленное исполнение. Диапазон −40…+85 °C и надёжная компоновка подходят для стендовых и жёстких условий эксплуатации.
Зрелая поддержка под Vivado и Vitis. Готовые BSP, референсные проекты, IP‑блоки и шаблоны временных ограничений (SDC) ускоряют разработку и перенос решений.

Технические характеристики

Параметр	Значение
Производитель	Alinx
Модель	P500
Система на кристалле	Xilinx Zynq‑7045 (2×Cortex‑A9 + FPGA Kintex‑7)
Логические ячейки (FPGA)	~416 000
DSP‑блоки (FPGA)	~1 200
BRAM (FPGA)	~21 Мб
Память	4 ГБ DDR3 (16‑bit, 1600 MT/s)
Накопитель	eMMC 16 ГБ + QSPI флэш‑память
Интерфейсы (на коннекторах)	Gigabit Ethernet, USB, HDMI, GPIO, I2C, SPI, UART
FMC	1×FMC HPC (VITA 57.1) через разъёмы на несущей плате
Питание	12 В DC (на несущей плате), стабилизированные напряжения формируются на модуле
Форм‑фактор	SoM (системный модуль) под установку на несущую плату
Температурный диапазон	−40…+85 °C (промышленное исполнение)
Совместимые решения	Пользовательские несущие платы, референсные дизайны, стенды на базе AXP500F

Области применения
Серийные встраиваемые системы. Встраивание P500 в собственные платы для выпуска изделий с высокой вычислительной плотностью и детерминированной обработкой на FPGA.
Промышленные контроллеры и автоматизация. Реализация высокоскоростных контуров управления, ПИД‑регуляторов, обработки датчиков, логирования и визуализации.
Цифровая обработка сигналов и ЦОС. Многоканальные фильтры, БПФ, корреляторы, демодуляторы и другие вычислительно сложные алгоритмы на FPGA с передачей результатов на ARM.
SDR и радиосистемы. Многоканальный приём/передача с внешними RF‑модулями через FMC HPC, аппаратная демодуляция, формирование сигналов, буферизация и анализ.
Измерительные и тестовые системы. Синхронный захват данных, точная временная привязка, анализ сигналов, хранение логов, передача по сети.
Телекоммуникации и сетевые устройства. Реализация физических уровней, тестирование протоколов, анализ трафика, аппаратная акселерация.
Перенос решений с отладочных стендов. Использование P500 как «ядра» для серийного изделия: алгоритмы, отработанные на AXP500F или аналогичных стендах, переносятся на модуль и интегрируются в собственную плату.
Компактные изделия с высокой производительностью. Когда нужен максимум FPGA‑ресурсов в модульном исполнении без избыточной лабораторной периферии.

Поддержка и интеграция
Модуль P500 рассчитан на разработку в Vivado (для FPGA) и Vitis (для ARM):
Vivado Design Suite. Синтез, трассировка, временные ограничения (SDC), отладка, генерация bitstream; поддержка IP‑ядер для ЦОС, FMC, памяти и высокоскоростных интерфейсов.
Vitis Platform/Application. Создание загрузочных образов, запуск Linux/RTOS, разработка приложений на ARM, организация взаимодействия PS–PL.
IP‑блоки и шаблоны. Готовые IP для Ethernet, памяти, интерфейсов ввода‑вывода, AXI‑шин, а также референсные блоки для FMC HPC и ЦОС.
Средства отладки. Встроенный логический анализатор (ILA), контрольные точки, временные диаграммы, анализ задержек и пропускной способности AXI.
Референсные проекты и BSP. Примеры инициализации DDR3 и eMMC, работы с интерфейсами, простых алгоритмов ЦОС (фильтры, БПФ), демодуляции, передачи данных по AXI, вывода на HDMI.
Документация. Схемы модуля, распиновки коннекторов, рекомендации по проектированию несущей платы, согласованию линий, питанию и разводке FMC HPC.
Для старта используют референсный стенд (или несущую плату) с P500, подают питание 12 В, подключают ПК по USB/Ethernet, загружают референсный образ и проверяют базовые сценарии (запуск Linux, доступ к памяти, работу интерфейсов, инициализацию FPGA).

Комплект поставки (стандартный)
В стандартный комплект входят:
системный модуль P500;
крепёжные элементы (при наличии);
документация (руководство пользователя, схема модуля, распиновки коннекторов, рекомендации по проектированию несущей платы, BSP и инструкции по запуску Linux);
гарантийные и сопроводительные документы;
демо‑проекты и примеры кода (Vivado‑проекты для FPGA, Vitis‑проекты для ARM, примеры взаимодействия PS–PL, работы с FMC HPC, ЦОС‑алгоритмов).
Несущая плата, блок питания, кабели, FMC‑модули (АЦП/ЦАП, RF), осциллограф, анализатор спектра, ПК с Vivado/Vitis в комплект не входят.

Дополнительные аксессуары для полноценной работы
Несущая плата под P500. Референсная или собственная разработка с необходимыми разъёмами, питанием и интерфейсами.
Блок питания 12 В. Стабильный источник с запасом по току для модуля и подключаемых модулей.
FMC‑модули (HPC). Например, АЦП‑модули с высокой частотой дискретизации, RF‑платы, SDR‑модули — для расширения ВЧ‑ и измерительных возможностей.
Осциллограф и анализатор спектра. Для контроля сигналов, проверки качества захвата/генерации, анализа гармоник и шумов.
Кабели и адаптеры. HDMI, Ethernet, USB, а также кабели/адаптеры для FMC и ВЧ‑интерфейсов.
Хост‑ПК с Vivado и Vitis. Для проектирования, отладки и загрузки конфигурации FPGA и приложений на ARM.

Почему стоит использовать P500 для серийных и проектных задач
P500 оптимален, когда нужно перенести отработанные алгоритмы на серийное изделие: модуль сохраняет всю мощь Zynq‑7045/Kintex‑7, но при этом позволяет спроектировать собственную плату под конкретные габариты, разъёмы и условия эксплуатации. Для инженеров это способ быстро перейти от лабораторного стенда к прототипу изделия. Для разработчиков серийных устройств P500 сокращает сроки разработки за счёт готовых BSP и референсных проектов. Для команд, которым важна высокая вычислительная плотность и зрелая экосистема Xilinx, P500 даёт баланс между возможностями FPGA и гибкостью модульного подхода.
