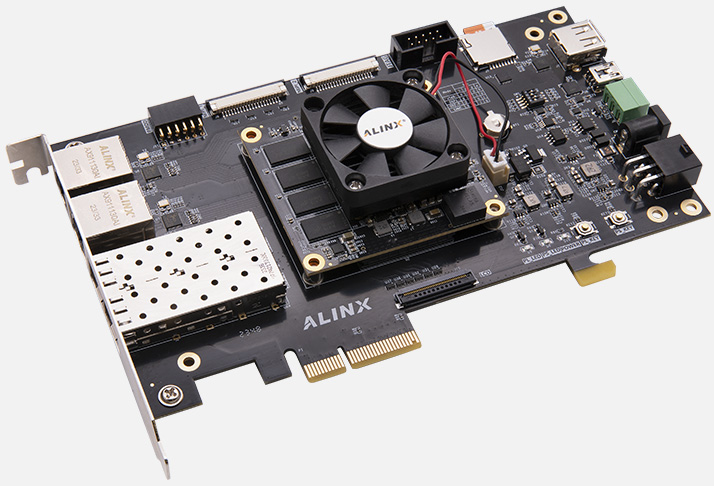

Отладочная плата VD100

VD100 (производитель — Alinx) — это отладочная плата на базе гибридного SoC Xilinx Zynq UltraScale+ (XCZU19EG‑FFVC1760E), сочетающего в себе многоядерный процессорный кластер (ARM Cortex‑A53 + Cortex‑R5) и мощную FPGA‑матрицу. Плата ориентирована на разработку гетерогенных систем, где требуется тесная интеграция программной логики (на ARM) и аппаратного ускорения (на FPGA): встраиваемые контроллеры, сетевые ускорители, радиоизмерительные комплексы, системы машинного зрения, промышленные шлюзы и платформы для прототипирования.

В отличие от «чистых» FPGA‑плат (вроде AXKU15) здесь есть полноценная процессорная подсистема: можно запускать ОС (Linux, FreeRTOS), реализовывать драйверы и стек протоколов на ARM, а критичные по времени или производительности блоки (фильтрацию, БПФ, обработку пакетов, интерфейсы) выносить в FPGA. В отличие от SoM‑модулей (вроде ACKU15S) VD100 даёт всю пользовательскую периферию «из коробки»: Ethernet, USB, кнопки, светодиоды, разъёмы расширения — можно сразу запускать референсные проекты и тестировать сценарии.

Ключевое преимущество VD100 — гибридная архитектура с высокой вычислительной плотностью: ~1 032 000 логических ячеек, 5 400 DSP‑слайсов и 8 ГБ DDR4 позволяют реализовывать сложные алгоритмы аппаратного ускорения, а процессорная часть обеспечивает управление, коммуникацию и интерфейс с внешним миром. 16 трансиверов GTY до 28,21 Гбит/с и PCIe Gen3×8 дают возможность строить системы с высокой пропускной способностью, а FMC HPC позволяет подключать модули АЦП/ЦАП/RF.

По сравнению с более простыми отладочными платами VD100 кратно превосходит их по вычислительной мощности, DSP‑ёмкости и возможностям гетерогенной обработки. Это уровень для серьёзных промышленных и исследовательских прототипов, где важны и CPU, и FPGA в единой системе.

Основные преимущества
Гибридная CPU+FPGA‑архитектура. Многоядерный ARM (A53+R5) + мощная FPGA: можно разделять задачи между софтом и железом, ускоряя критические участки.
Высокая DSP‑производительность. 5 400 DSP‑слайсов, ~1 032 000 логических ячеек и ~48 Мб Block RAM — для сложных фильтров, многоканальных БПФ, корреляторов, демодуляторов и аппаратных конвейеров.
Очень быстрые трансиверы. 16×GTY до 28,21 Гбит/с — для оптических модулей, видеоинтерфейсов, сетевых линков и синхронной передачи данных.
Большой объём и высокая пропускная способность памяти. 8 ГБ DDR4 на 64‑битной шине (2400–2666 Мбит/с) — для буферизации больших потоков, хранения таблиц, временных данных и длительных записей.
Расширенные PCIe‑возможности. PCIe Gen3×8 — для подключения к хост‑системам, ускорителям и высокоскоростным устройствам.
Гибкие возможности расширения. FMC HPC (34 пары LVDS + 8 пар GTH) — для модулей АЦП/ЦАП, RF‑плат, оптических трансиверов и специализированной периферии.
Готовые пользовательские интерфейсы. Gigabit Ethernet, USB‑UART (для отладки и консоли), 4 кнопки, 5 светодиодов — для быстрого старта и демонстрации.
Компактный форм‑фактор. Габариты 180×120 мм — удобно для лабораторных стендов, демонстраций и интеграции в корпуса.
Промышленное исполнение. Диапазон −40…+85 °C подходит для жёстких условий эксплуатации.
Совместимость с экосистемой Xilinx. Поддержка Vivado, Vitis, PetaLinux, IP‑ядер, референсных дизайнов и типовых сценариев ускоряет старт.

Технические характеристики

Параметр	Значение
Производитель	Alinx
Модель	VD100
SoC	Xilinx Zynq UltraScale+ XCZU19EG‑FFVC1760E (16 нм FinFET)
Логические ячейки	~1 032 000
CLB Flip‑Flops	~928 800
CLB LUTs	~464 400
Block RAM	~48 Мб (1344 блоков по 36 Кб, с ECC)
DSP‑слайсы	5 400
Процессорная часть	4×Cortex‑A53 (приложения), 2×Cortex‑R5 (реальное время)
Трансиверы	16×GTY, до 28,21 Гбит/с
Память	8 ГБ DDR4 SDRAM (64‑бит, 2400–2666 Мбит/с)
Накопитель	128 Мб (2×64 Мб) QSPI Flash
Интерфейсы	PCIe Gen3×8; FMC HPC; Gigabit Ethernet; USB‑UART; MIPI (опционально)
Пользовательские элементы	4 кнопки; 5 светодиодов (PWR, DONE, RXD, TXD, пользовательские)
Питание	12 В DC (через разъём 2.1×5.5 мм), потребление зависит от загрузки SoC
Форм‑фактор	180×120×~20 мм (с учётом радиатора/крепления)
Температурный диапазон	−40…+85 °C (промышленное исполнение)
Особенности	Гибридная SoC‑плата с ARM+FPGA; для гетерогенных систем и ускорителей

Области применения
Встраиваемые гетерогенные системы. Совмещение программной логики на ARM и аппаратного ускорения на FPGA: шлюзы, контроллеры, промышленные модули.
Сетевые ускорители и обработка пакетов. Аппаратная фильтрация, классификация, инкапсуляция/декапсуляция, криптография, агрегация трафика.
Цифровая обработка сигналов и ЦОС‑прототипы. Многоканальные фильтры, БПФ большого размера, корреляторы, демодуляторы, аппаратные конвейеры.
Радиоизмерительные и тестовые системы. Синхронный захват и буферизация данных, временная привязка, детерминированная обработка, хранение временных данных.
Системы машинного зрения и обработки изображений. Аппаратные конвейеры для фильтрации, интерполяции, кодирования, ускорения нейросетевых инференсов.
Прототипирование и отладка IP‑ядер. Быстрая проверка логики, конвейеров, AXI‑интерфейсов, FIFO, фильтров и БПФ на реальной аппаратной платформе.
Интеграция с модулями расширения. Использование FMC‑модулей для АЦП/ЦАП/RF, подключение камер, дисплеев, тестовых стендов.
Демонстрации и обучение. Готовые интерфейсы, индикация и разъёмы позволяют быстро показать работу алгоритмов и систем.
Поддержка и интеграция
Плата VD100 рассчитана на разработку в связке Vivado + Vitis + PetaLinux:

Vivado Design Suite. Синтез, трассировка, временные ограничения (SDC), отладка, генерация bitstream; поддержка IP‑ядер для DDR4, PCIe, AXI, GTY и высокоскоростных каналов.
Vitis и PetaLinux. Разработка приложений для ARM, драйверов, стеков протоколов, интеграция с FPGA‑ускорителями через AXI.
IP‑блоки и шаблоны. Готовые IP для DDR4, AXI‑интерконнекта, FIFO, конвейеров, FFT, фильтров, Ethernet MAC и типовых интерфейсов.
Средства отладки. Встроенный логический анализатор (ILA), контрольные точки, временные диаграммы, анализ задержек и качества сигналов.
Референсные проекты. Примеры инициализации DDR4, QSPI, работы с PCIe, AXI‑периферией, FMC‑модулями и высокоскоростными трансиверами, а также примеры гетерогенных приложений (ARM+FPGA).
Документация. Схемы платы, распиновка разъёмов, рекомендации по подключению и тестированию, примеры проектов, временные ограничения и рекомендации по целостности сигналов.
Для старта рекомендуется подключить питание 12 В, загрузить референсный проект для проверки DDR4 и PCIe, проверить работу FMC‑интерфейса с тестовым модулем, затем отработать типовые сценарии с GTY‑трансиверами или гетерогенными задачами (ARM‑приложение + FPGA‑ускоритель).

Комплект поставки (стандартный)
В стандартный комплект входят:

отладочная плата VD100;
крепёжные элементы (стойки, винты) при наличии;
радиатор/система охлаждения (часто предустановлена);
документация (руководство пользователя, схема платы, распиновка разъёмов, рекомендации по подключению и тестированию, примеры проектов);
гарантийные и сопроводительные документы.
Блок питания 12 В, кабели, осциллограф, логический анализатор, ПК с Vivado/Vitis/PetaLinux, FMC‑модули, камеры, дисплеи, тестовая периферия в комплект не входят.

Дополнительные аксессуары для полноценной работы
Блок питания 12 В. С запасом по току для питания платы и подключаемой периферии.
FMC‑модули. АЦП, ЦАП, RF‑платы для расширения функционала.
Периферия. Камеры, дисплеи, тестовые модули, подключаемые через FMC или MIPI.
Хост‑ПК с Vivado, Vitis, PetaLinux. Для проектирования FPGA, разработки приложений для ARM и отладки.
Измерительные приборы. Осциллограф и логический анализатор — для контроля сигналов, проверки временных диаграмм и качества интерфейсов.

 Почему стоит использовать VD100 для проектов
VD100 оптимален, когда нужна готовая отладочная платформа с гибридной архитектурой (ARM+FPGA) высокой производительности: 5 400 DSP, ~1 032 000 логических ячеек, 8 ГБ DDR4, 16×GTY и PCIe Gen3×8. Плата позволяет сразу приступить к разработке и тестированию без проектирования базовой платы. Для инженеров это удобное решение для прототипирования, отладки гетерогенных приложений и создания демонстрационных стендов; для разработчиков аппаратуры — платформа для быстрой проверки интерфейсов и алгоритмов с возможностью дальнейшей миграции на собственные SoM‑решения.
