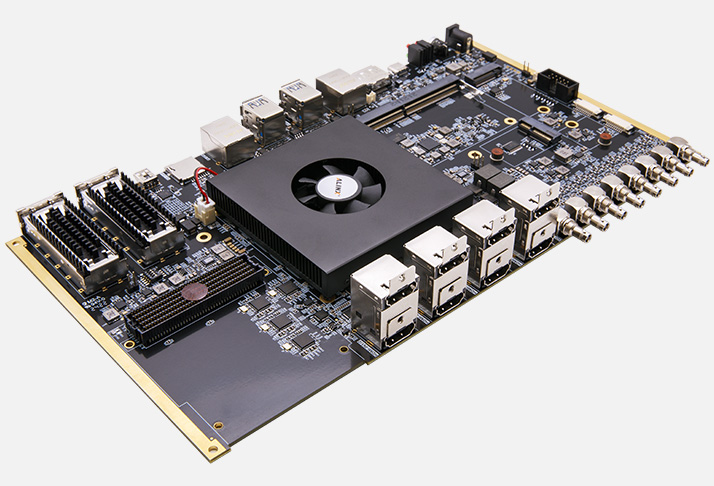

Отладочная плата Z19-M

Z19‑M (производитель — Alinx) — это высокопроизводительная отладочная плата на базе SoC Zynq UltraScale+ (XCZU19EG‑2FFVC1760I), сочетающая многоядерный ARM‑процессор и мощную FPGA‑матрицу. Плата ориентирована на сложные гетерогенные проекты, где нужно одновременно запускать ОС и приложения на ARM и реализовывать аппаратное ускорение на FPGA: видеообработка 4K/8K, высокоскоростные сетевые системы (100G), радиоизмерительные комплексы, ИИ‑инференс, программно‑определяемые радиосистемы (SDR), промышленные контроллеры с детерминированной обработкой.

В отличие от SoM‑модулей (вроде ACU19EG или V100) здесь есть вся пользовательская периферия «из коробки»: высокоскоростные оптические интерфейсы QSFP28+, видеовходы/выходы HDMI 2.1 и SDI, FMC HPC для модулей АЦП/ЦАП/RF, M.2 для SSD, eMMC‑накопитель. В отличие от более простых отладочных плат Z19‑M выделяется именно экстремальной пропускной способностью и видео‑функционалом: это уровень для прототипирования систем, близких к серийным изделиям в телекоме, медиа и измерительной технике.

Ключевое преимущество Z19‑M — разделение памяти между процессорной подсистемой (PS) и программируемой логикой (PL): 8 ГБ DDR4 для ARM‑приложений и 16 ГБ DDR4 для FPGA‑конвейеров, что позволяет независимо буферизировать потоки данных и не создавать узких мест при совместной работе CPU+FPGA. Два QSFP28+ с пропускной способностью до 100 Гбит/с на линию дают возможность прототипировать 100G‑системы, а видеоинтерфейсы (4×HDMI 2.1 до 8K@60 Гц, 8×12G‑SDI) — строить системы захвата/вывода видео профессионального уровня.

Основные преимущества
Гибридная CPU+FPGA‑архитектура. 4×Cortex‑A53 (приложения), 2×Cortex‑R5 (реальное время), Mali‑400MP2 GPU + FPGA‑матрица: можно разделять задачи между софтом и железом и ускорять критические участки.
Раздельная память PS/PL. 8 ГБ DDR4 (PS) + 16 ГБ DDR4 (PL) на 64‑битных шинах — для независимой буферизации потоков и высокой пропускной способности в гетерогенных сценариях.
Большой объём накопителей. 32 ГБ eMMC и 2×64 Мб QSPI Flash — для ОС, приложений, прошивок и долговременного хранения данных.
Экстремальная пропускная способность. 2×QSFP28+ (до 100 Гбит/с) — для прототипирования 100G‑систем, оптических линков, высокоскоростной передачи данных.
Профессиональные видеоинтерфейсы. 4×HDMI 2.1 (до 8K@60 Гц), 8×12G‑SDI — для захвата/вывода видео, видеообработки, медиасистем.
Гибкие возможности расширения. FMC HPC (два разъёма с большим числом LVDS и GTH) — для модулей АЦП/ЦАП, RF‑плат, SDR, высокоскоростных интерфейсов.
Интерфейсы хранения и связи. M.2 SSD, M.2 Wi‑Fi/BT, Gigabit Ethernet, CAN/RS485, UART, JTAG — для комплексных систем.
Готовые пользовательские элементы. 4 кнопки, 4 светодиода, RTC, датчик температуры, вентилятор — для быстрого старта и индикации.
Промышленное исполнение. Диапазон −40…+85 °C подходит для жёстких условий эксплуатации.
Совместимость с экосистемой Xilinx/AMD. Поддержка Vivado, Vitis, PetaLinux, Vitis AI, IP‑ядер и референсных дизайнов ускоряет старт.

Технические характеристики

Параметр	Значение
Производитель	Alinx
Модель	Z19‑M
SoC	AMD/Xilinx Zynq UltraScale+ XCZU19EG‑2FFVC1760I (16 нм FinFET+)
Логические ячейки	~1 032 000
DSP‑слайсы	5 400
Block RAM	~48 Мб (с ECC)
Процессорная часть	4×Cortex‑A53, 2×Cortex‑R5, Mali‑400MP2 GPU
Память PS	8 ГБ DDR4 SDRAM (64‑бит, 2400–2666 Мбит/с)
Память PL	16 ГБ DDR4 SDRAM (64‑бит, 2400–2666 Мбит/с)
Накопители	32 ГБ eMMC Flash, 2×64 Мб QSPI Flash
Высокоскоростныеинтерфейсы	2×QSFP28+ (до 100 Гбит/с каждый)
Видеоинтерфейсы	4×HDMI 2.1 (8K@60 Гц), 8×12G‑SDI
Расширение	2×FMC HPC (с LVDS и GTH), M.2 SSD, M.2 Wi‑Fi/BT
Сетевые и прочиеинтерфейсы	Gigabit Ethernet, CAN, RS485, UART, JTAG, Micro SD, RTC, датчик температуры
Пользовательскиеэлементы	4 кнопки, 4 светодиода, вентилятор
Питание	12 В DC (через разъём 2.1×5.5 мм), потребление зависит от загрузки SoC
Форм‑фактор	280×163×~25 мм (с учётом крепления/радиатора)
Температурныйдиапазон	−40…+85 °C (промышленное исполнение)
Особенности	Гетерогенная плата с раздельной памятью PS/PL, 100G, видео 8K, FMC, M.2; для сложныхпрототипов и медиа/телеком‑систем

Области применения
Видеосистемы и медиа. Захват, обработка и вывод видео 4K/8K: конвейеры фильтров, масштабирование, кодирование, композитинг, профессиональные медиасистемы.
Телекоммуникации и высокоскоростные сети. Прототипирование 100G‑систем, оптических линков, маршрутизации, фильтрации и классификации трафика на FPGA.
Радиоизмерительные и SDR‑системы. Синхронный захват и буферизация данных, временная привязка, демодуляция, аппаратные конвейеры, подключение RF‑модулей через FMC.
ИИ‑ускорители и инференс. Аппаратное ускорение нейросетевых моделей на FPGA, совместная работа с ARM‑приложениями и GPU Mali.
Промышленные контроллеры и системы управления. Детерминированная обработка на Cortex‑R5, сбор данных, управление в реальном времени, интерфейсы CAN/RS485.
Комплексные гетерогенные прототипы. Системы, где нужны одновременно ОС/приложения на ARM, аппаратное ускорение на FPGA, большие объёмы памяти, быстрые интерфейсы и видео.
Демонстрации и обучение. Готовые интерфейсы, индикация и разъёмы позволяют быстро показать работу алгоритмов и систем.

 Поддержка и интеграция
Плата Z19‑M рассчитана на разработку в связке Vivado (FPGA) + Vitis/PetaLinux (ARM) + Vitis AI (ИИ‑ускорение):
Vivado Design Suite. Синтез, трассировка, временные ограничения (SDC), отладка, генерация bitstream; поддержка IP‑ядер для DDR4, AXI, PCIe, QSFP, HDMI, SDI и высокоскоростных каналов.
Vitis и PetaLinux. Разработка приложений для ARM, драйверов, стеков протоколов, интеграция с FPGA‑ускорителями через AXI.
Vitis AI. Ускорение нейросетевых инференсов на FPGA и GPU, интеграция с фреймворками, оптимизация моделей.
IP‑блоки и шаблоны. Готовые IP для DDR4, AXI‑интерконнекта, FIFO, конвейеров, FFT, фильтров, HDMI/SDI, Ethernet MAC, QSFP и типовых интерфейсов.
Средства отладки. Встроенный логический анализатор (ILA), контрольные точки, временные диаграммы, анализ задержек и качества сигналов.
Референсные проекты. Примеры инициализации DDR4, QSPI, eMMC, работы с QSFP28+, HDMI/SDI, FMC‑модулями и гетерогенными сценариями.
Документация. Схемы платы, распиновка разъёмов, рекомендации по подключению и тестированию, примеры проектов, временные ограничения и рекомендации по целостности сигналов.
Для старта рекомендуется подключить питание 12 В, загрузить референсный проект для проверки DDR4 (PS/PL), протестировать линки QSFP28+, проверить HDMI/SDI и FMC‑интерфейсы, затем отработать типовые сценарии: гетерогенный конвейер (ARM‑приложение + FPGA‑ускоритель), обработку видео или 100G‑трафик.

Комплект поставки (стандартный)
В стандартный комплект входят:
отладочная плата Z19‑M;
крепёжные элементы (стойки, винты) при наличии;
радиатор/система охлаждения (часто предустановлена);
вентилятор;
документация (руководство пользователя, схема платы, распиновка разъёмов, рекомендации по подключению и тестированию, примеры проектов);
гарантийные и сопроводительные документы.
Блок питания 12 В, кабели, осциллограф, логический анализатор, ПК с Vivado/Vitis/PetaLinux/Vitis AI, FMC‑модули, камеры, дисплеи, SSD, тестовая периферия в комплект не входят.

Дополнительные аксессуары для полноценной работы
Блок питания 12 В. С запасом по току для питания платы и подключаемой периферии.
FMC‑модули. АЦП, ЦАП, RF‑платы, SDR‑модули для расширения функционала.
SSD в форм‑факторе M.2. Для хранения ОС, данных и временных файлов.
Периферия. Камеры, дисплеи, тестовые модули, подключаемые через FMC, HDMI, SDI.
Хост‑ПК с Vivado, Vitis, PetaLinux, Vitis AI. Для проектирования FPGA, разработки приложений и ИИ‑ускорения.
Измерительные приборы. Осциллограф и логический анализатор — для контроля сигналов, проверки временных диаграмм и качества интерфейсов.

 Почему стоит использовать Z19‑M для проектов
Z19‑M оптимален, когда нужны одновременно: гибридная архитектура CPU+FPGA, раздельная память PS/PL для независимых потоков, экстремальная пропускная способность (QSFP28+ 100G), профессиональные видеоинтерфейсы (HDMI 2.1 8K, SDI) и гибкие возможности расширения (FMC, M.2). Плата позволяет сразу приступить к прототипированию без проектирования базовой платы. Для инженеров это удобная платформа для отработки сложных гетерогенных сценариев, видеообработки и высокоскоростных систем; для разработчиков аппаратуры — база для создания демонстрационных стендов и проверки архитектуры перед переходом к собственным платам.
