отладочная плата Z19-P

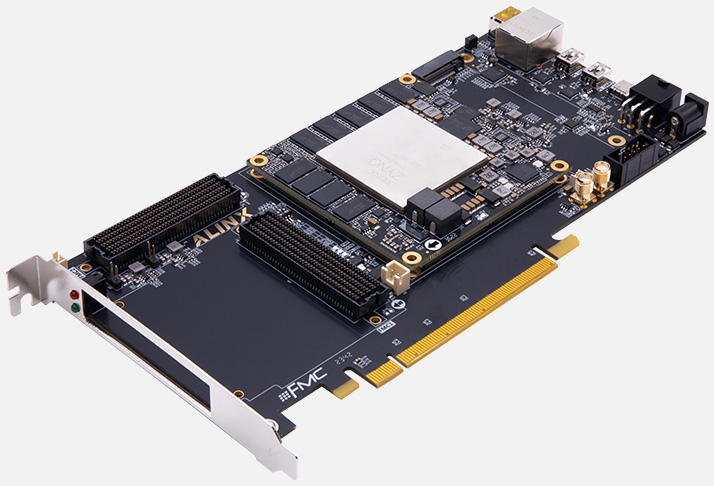

Z19‑P (производитель — Alinx) — это топовая отладочная плата с FPGA Xilinx Virtex UltraScale+ (XCVU19P‑2FHVG2104I), рассчитанная на разработку и прототипирование систем с экстремальными требованиями к производительности: сетевых платформ и коммутаторов, радиоизмерительных комплексов, систем цифровой обработки сигналов, ИИ‑ускорителей, телекоммуникационных шлюзов и научных вычислителей. В отличие от SoM‑модулей (вроде ACVU13) здесь уже реализована вся базовая инфраструктура: интерфейсы, разъёмы, индикация, система питания и отладки — можно сразу запускать референсные проекты и тестировать сценарии без разработки собственной платы.

Ключевое преимущество Z19‑P — максимальная вычислительная и трансиверная плотность в формате готовой платформы: ~5,3 млн логических ячеек, 16 384 DSP‑слайса и 32 ГБ DDR4 позволяют реализовывать сложнейшие алгоритмы аппаратного ускорения, включая нейросетевые конвейеры, многоканальные БПФ и высокоскоростную фильтрацию. 96 трансиверов GTY до 28,21 Гбит/с и PCIe Gen3×16 дают возможность строить системы с пропускной способностью на уровне терабит в секунду. Наличие FMC+ HPC позволяет подключать модули расширения (АЦП/ЦАП/RF/оптические трансиверы), а набор пользовательских портов (Ethernet, USB‑UART, кнопки, светодиоды) упрощает отладку и демонстрацию.

По сравнению с ACVU13 (SoM) плата Z19‑P даёт не только ту же вычислительную базу, но и всю необходимую инфраструктуру «из коробки»: Ethernet, USB‑UART, элементы управления и индикации, разъёмы и систему питания. По сравнению с более простыми отладочными платами (вроде Z11‑P или AXKU5) Z19‑P кратно превосходит их по логической ёмкости, количеству DSP, числу трансиверов и объёму памяти — это уровень для самых требовательных промышленных и научных прототипов. Основное преимущество — топовая FPGA‑платформа с готовой периферией и возможностью быстрого старта.

Основные преимущества
Максимальная вычислительная и DSP‑плотность. 16 384 DSP‑слайса, ~5,3 млн логических ячеек и ~126 Мб Block RAM плюс 480 Мб UltraRAM — для сложнейших фильтров, многоканальных БПФ, корреляторов, демодуляторов, аппаратных конвейеров и ускорителей ИИ.
Экстремальная пропускная способность трансиверов. 96×GTY до 28,21 Гбит/с — для оптических модулей, высокоскоростных линков, синхронной передачи данных и систем с детерминированной задержкой.
Большой объём и высокая пропускная способность памяти. 32 ГБ DDR4 на 80‑битной шине (2666 Мбит/с) — для буферизации огромных потоков, хранения таблиц, временных данных и длительных записей.
Расширенные PCIe‑возможности. PCIe Gen3×16 — для подключения к хост‑системам, ускорителям и высокоскоростным устройствам.
Гибкие возможности расширения. FMC+ HPC (34 пары LVDS + 12 пар GTH) для модулей АЦП/ЦАП/RF/оптических трансиверов; дополнительные порты для интеграции с внешними устройствами.
Готовые пользовательские интерфейсы. Gigabit Ethernet, USB‑UART (для отладки и консоли), 4 кнопки, 5 светодиодов — для быстрого старта и демонстрации.
Компактный форм‑фактор. Габариты 260×150 мм — удобно для лабораторных стендов, демонстраций и интеграции в корпуса.
Промышленное исполнение. Диапазон −40…+85 °C подходит для жёстких условий эксплуатации.
Совместимость с экосистемой Xilinx. Поддержка Vivado, IP‑ядер, референсных дизайнов и типовых сценариев ускоряет старт.

Технические характеристики

Параметр	Значение
Производитель	Alinx
Модель	Z19‑P
FPGA	Xilinx Virtex UltraScale+ XCVU19P‑2FHVG2104I (16 нм FinFET)
Логические ячейки	~5,3 млн
CLB Flip‑Flops	~4,8 млн
CLB LUTs	~2,4 млн
Block RAM	~126 Мб (3520 блоков по 36 Кб, с ECC)
UltraRAM	480 Мб
DSP‑слайсы	16 384
Трансиверы	96×GTY, до 28,21 Гбит/с
Память	32 ГБ DDR4 SDRAM (80‑бит, 2666 Мбит/с; 2 группы по 8×2 ГБ)
Накопитель	256 Мб (2×128 Мб) QSPI Flash
Интерфейсы	PCIe Gen3×16; FMC+ HPC; Gigabit Ethernet; USB‑UART; пользовательские порты
Пользовательскиеэлементы	4 кнопки, 5 светодиодов (PWR, RXD, TXD и др.)
Питание	12 В DC, потребление зависит от загрузки FPGA
Форм‑фактор	260×150×10 мм
Температурныйдиапазон	−40…+85 °C (промышленное исполнение)
Особенности	Готовая отладочная платформа с FMC+, PCIe, GTY; для высокопроизводительногопрототипирования

Области применения
Сетевые платформы и коммутаторы. Реализация высокоскоростных линков, агрегации трафика, фильтрации, классификации и аппаратного ускорения сетевых функций.
Радиоизмерительные и тестовые системы. Синхронный захват и буферизация огромных объёмов данных, временная привязка, детерминированная обработка, хранение временных данных.
Цифровая обработка сигналов и ЦОС‑ускорители. Многоканальные фильтры, БПФ большого размера, корреляторы, демодуляторы, аппаратные конвейеры и ускорители для самых требовательных задач.
Системы машинного обучения и ИИ‑ускорения. Аппаратные ускорители для нейросетей, матричных операций, свёртки и других вычислительно ёмких алгоритмов.
Телекоммуникации и мобильный транспорт. Мобильный backhaul, агрегация трафика, MIMO‑обработка, функции обработки пакетов и трафика.
Прототипирование и отладка IP‑ядер. Быстрая проверка логики, конвейеров, AXI‑интерфейсов, FIFO, фильтров и БПФ на реальной аппаратной платформе.
Интеграция с модулями расширения. Использование FMC+‑модулей для АЦП/ЦАП/RF/оптики, подключение тестовых стендов и специализированной периферии.
Демонстрации и обучение. Готовые интерфейсы, индикация и разъёмы позволяют быстро показать работу алгоритмов и систем.

Поддержка и интеграция
Плата Z19‑P рассчитана на разработку в Vivado:
Vivado Design Suite. Синтез, трассировка, временные ограничения (SDC), отладка, генерация bitstream; поддержка IP‑ядер для DDR4, PCIe, AXI, высокоскоростных каналов.
IP‑блоки и шаблоны. Готовые IP для DDR4, AXI‑интерконнекта, FIFO, конвейеров, FFT, фильтров и типовых интерфейсов.
Средства отладки. Встроенный логический анализатор (ILA), контрольные точки, временные диаграммы, анализ задержек и качества сигналов.
Референсные проекты. Примеры инициализации DDR4, QSPI, работы с PCIe, AXI‑периферией, FMC+‑модулями и высокоскоростными трансиверами.
Документация. Схемы платы, распиновка разъёмов, рекомендации по подключению и тестированию, примеры проектов, временные ограничения и рекомендации по целостности сигналов.
Для старта рекомендуется подключить питание 12 В, загрузить референсный проект для проверки DDR4 и PCIe, проверить работу FMC+‑интерфейса с тестовым модулем, затем отработать типовые сценарии с трансиверами или пользовательскими интерфейсами.

Комплект поставки (стандартный)
В стандартный комплект входят:
отладочная плата Z19‑P;
крепёжные элементы (стойки, винты) при наличии;
документация (руководство пользователя, схема платы, распиновка разъёмов, рекомендации по подключению и тестированию, примеры проектов);
гарантийные и сопроводительные документы.
Блок питания 12 В, кабели, осциллограф, логический анализатор, ПК с Vivado, FMC+‑модули, тестовая периферия в комплект не входят.

Дополнительные аксессуары для полноценной работы
Блок питания 12 В. С запасом по току для питания платы и подключаемой периферии.
FMC+‑модули. АЦП, ЦАП, RF‑платы, оптические трансиверы для расширения функционала.
Периферия. Тестовые модули, подключаемые через пользовательские порты.
Хост‑ПК с Vivado. Для проектирования FPGA, отладки и загрузки конфигурации.
Измерительные приборы. Осциллограф и логический анализатор — для контроля сигналов, проверки временных диаграмм и качества интерфейсов.

Почему стоит использовать Z19‑P для проектов
Z19‑P оптимален, когда нужна готовая отладочная платформа на базе топовой FPGA Virtex UltraScale+ с максимальной DSP‑производительностью (16 384 DSP, ~5,3 млн логических ячеек), огромным объёмом памяти (32 ГБ) и экстремальной трансиверной плотностью (96×GTY). Плата позволяет сразу приступить к разработке и тестированию без проектирования базовой платы. Для инженеров это удобное решение для прототипирования, отладки IP‑ядер и создания демонстрационных стендов; для разработчиков аппаратуры — платформа для быстрой проверки интерфейсов и алгоритмов с возможностью дальнейшей миграции на собственные SoM‑решения.
