Отладочная плата Z19

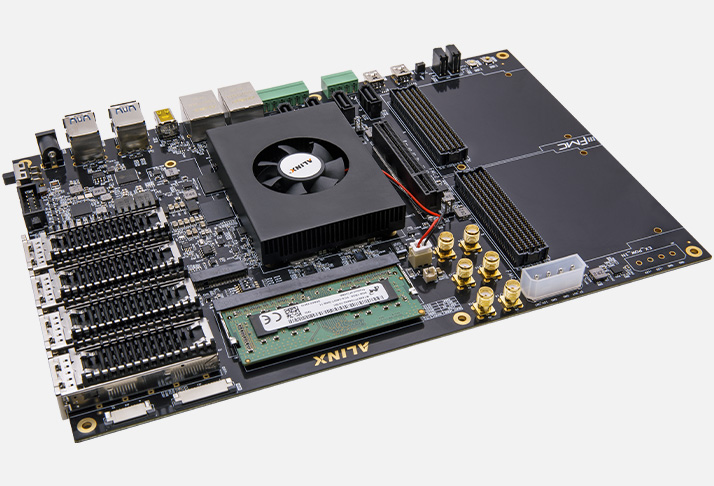

Z19 (производитель — Alinx) — это высокопроизводительная отладочная платформа на базе SoC Xilinx Zynq UltraScale+ XCZU19EG. В отличие от «чистых» FPGA‑плат (вроде AXKU15‑D), Z19 объединяет в одном кристалле мощную процессорную подсистему (ARM Cortex‑A53/R5) и обширную программируемую логику — это позволяет строить гетерогенные системы, где часть задач решается на процессоре (ОС, драйверы, стек протоколов), а часть — в FPGA (потоковая обработка, детерминированные контуры, аппаратные ускорители).

По сравнению с платами на Zynq‑7000, Z19 даёт существенно больше логических ресурсов, DSP‑блоков и высокоскоростных трансиверов, а также современные интерфейсы: PCIe, M.2, QSFP28+, FMC HPC. По сравнению с AXKU15‑D (Kintex‑15T) у Z19 есть полноценная процессорная подсистема и более широкие возможности для сетевых и мультимедийных задач, но чуть меньше «чистой» FPGA‑ёмкости под сверхплотные конвейеры без ARM‑сопровождения.

Основное преимущество Z19 — баланс между гибкостью FPGA и готовностью к запуску ОС и стеков: на плате можно одновременно поднять Linux на ARM, реализовать аппаратные ускорители в PL, подключить NVMe через M.2 и вывести 4K‑видео через mini DisplayPort. Это удобно для прототипов ИИ‑ускорителей, SDR‑систем, видеоаналитики, сетевых устройств и промышленных контроллеров с детерминированной обработкой.

Основные преимущества
Гетерогенная архитектура PS+PL. Процессорная подсистема ARM и FPGA в одном кристалле: удобно делить задачи по доменам производительности и детерминизма.
Высокая вычислительная плотность. XCZU19EG даёт много логических ячеек, DSP, BRAM и высокоскоростных GTH‑трансиверов — для сложных конвейеров и ускорителей.
Современные интерфейсы. PCIe Gen2, M.2 NVMe, QSFP28+ (100G), FMC HPC, mini DisplayPort, USB 3.0 — для высокоскоростных сетей, хранения, видео и модулей расширения.
Развитая память. 8 ГБ DDR4 на стороне PS для ОС и буферов, плюс поддержка SODIMM на PL для специализированных задач.
Промышленное исполнение. Диапазон −40…+85 °C, надёжная компоновка, защита цепей питания и интерфейсов.
Поддержка ИИ и акселераторов. Совместимость с Vitis AI, DPU, возможность реализации собственных ядер для компьютерного зрения и нейросетей.
Гибкость расширения. FMC HPC и SMA позволяют подключать RF‑модули, АЦП/ЦАП, промышленные интерфейсы и ВЧ‑стенды.

Технические характеристики

Параметр	Значение
Производитель	Alinx
Модель	Z19
SoC	Xilinx Zynq UltraScale+ XCZU19EG
Процессорная подсистема (PS)	ARM Cortex‑A53 (4×ядра), Cortex‑R5 (2×ядра)
Программируемая логика (PL)	Высокая плотность (уровень XCZU19EG)
Память	8 ГБ DDR4 (PS), слот SODIMM (PL), 32 ГБ eMMC, QSPI Flash
Накопитель	M.2 PCIe x1 (NVMe)
Видео	mini DisplayPort (до 4K@30 fps)
Интерфейсы ввода‑вывода	4×USB 3.0, 2×Gigabit Ethernet (PS/PL), UART, JTAG, GPIO
Высокоскоростные интерфейсы	PCIe Gen2, QSFP28+ (до 100 Гбит/с), MIPI (камера)
Расширение	FMC HPC (VITA 57.1), SMA (дифференциальные ВЧ‑линии)
Питание	12 В DC (рекомендуется блок питания 5–7 А и выше)
Форм‑фактор	ATX‑подобный, габариты ~244×200 мм
Температурный диапазон	−40…+85 °C
Особенности	PS+PL в одном кристалле, поддержка Linux/RTOS, Vitis/Vitis AI, PCIe/NVMe, QSFP28+, промышленное исполнение

Области применения
ИИ и аппаратные ускорители. Реализация DPU, собственных ядер для нейросетей и компьютерного зрения, ускорение инференса на FPGA с управлением из Linux.
SDR и радиоизмерительные системы. Подключение RF‑модулей через FMC/SMA, реализация трансиверов, демодуляторов, спектрального анализа, многоканального приёма.
Видеоаналитика и обработка 4K. Захват/вывод видео, аппаратная предобработка, фильтрация, детекция объектов, передача по сети.
Высокоскоростные сети и телекоммуникации. Прототипы коммутаторов, маршрутизаторов, ускорителей обработки пакетов, аппаратных фильтров и классификаторов трафика.
Промышленные контроллеры и автоматизация. Детерминированная обработка сигналов, быстрые контуры управления, интеграция с полевыми шинами.
Измерительные и тестовые стенды. Синхронный сбор данных, временная привязка, буферизация, передача по 100G и анализ в реальном времени.
Учебные и исследовательские проекты. Изучение гетерогенных систем, AXI‑интерконнектов, PCIe, DMA, Vitis, Vitis AI и совместной работы PS/PL.

Поддержка и интеграция
Плата Z19 рассчитана на разработку в экосистеме Xilinx (AMD):
Vitis и Vivado. Проектирование PL, создание встраиваемых систем PS, генерация bitstream, временные ограничения, отладка.
Vitis AI. Поддержка DPU, квантования, профилирования и запуска нейросетей на ускорителях.
IP‑блоки и референсные дизайны. Готовые ядра для PCIe, DDR4, Ethernet, видео, FMC, SMA, AXI‑интерконнекта между PS и PL.
Средства отладки. Встроенный логический анализатор (ILA), контрольные точки, временные диаграммы, анализ задержек и качества сигналов.
Документация. Схемы платы, распиновка FMC HPC/SMA/QSFP28+, рекомендации по проектированию, примеры проектов, BSP для загрузки Linux и RTOS.
Для старта рекомендуется подключить плату к ПК через JTAG и USB, загрузить BSP с Linux, проверить базовые интерфейсы (Ethernet, USB, DDR4), затем отработать типовые сценарии PS/PL‑взаимодействия и подключения модулей расширения через FMC.

Комплект поставки (стандартный)
В стандартный комплект входят:
отладочная плата Z19;
крепёжные элементы (при наличии);
документация (руководство пользователя, схема платы, распиновка интерфейсов, рекомендации по подключению и тестированию, примеры проектов);
гарантийные и сопроводительные документы.
Блок питания 12 В, кабели (HDMI/DP, USB, Ethernet), NVMe‑накопитель, осциллограф, логический анализатор, ПК с Vivado/Vitis, модули расширения (FMC/SMA) в комплект не входят.

Дополнительные аксессуары для полноценной работы
Блок питания 12 В. С запасом по току (рекомендуется 5–7 А и выше при активной нагрузке PS/PL и периферии).
Кабели. mini DisplayPort/HDMI, USB, Ethernet для подключения монитора, ПК и сети.
NVMe‑накопитель M.2. Для ускорения загрузки ОС, хранения образов и буферизации данных.
Осциллограф и логический анализатор. Для контроля сигналов, проверки временных диаграмм, анализа качества DDR4, PCIe, QSFP28+.
Хост‑ПК с Vivado и Vitis. Для проектирования, отладки и загрузки конфигурации FPGA и образов PS.
Модули расширения FMC. Например, АЦП, видео, сетевые, промышленные интерфейсы (CAN/RS485), чтобы раскрыть потенциал FMC HPC.
RF‑модули и переходники SMA. Для построения SDR‑стендов, радиоизмерений и ВЧ‑прототипов.

Почему стоит использовать Z19 для сложных проектов
Z19 оптимален, когда требуется объединить гибкость FPGA с готовностью к запуску полноценной ОС и стеков протоколов: плата даёт баланс между логическими ресурсами, процессорной мощностью и современными высокоскоростными интерфейсами. Для студентов и преподавателей это удобная платформа для изучения гетерогенных систем и Vitis AI. Для инженеров — практичное решение для прототипов ИИ‑ускорителей, SDR, видеоаналитики, 100G‑сетей и промышленных систем с детерминированной обработкой.
