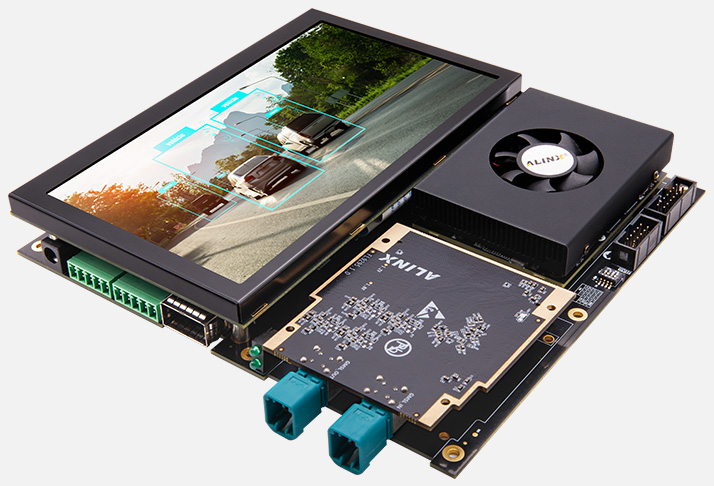

Отладочная плата Z7-A

Z7‑A (производитель — Alinx) — это отладочная платформа на базе гетерогенного SoC Xilinx Zynq‑7000 (XC7Z020), где в одном кристалле объединены процессорная подсистема (PS) с двумя ARM‑ядрами и программируемая логика (PL) — FPGA. Такая архитектура позволяет распределять задачи: высокоуровневую логику, ОС и сетевые стеки выполнять на ARM, а детерминированные контуры, потоковую обработку и аппаратные ускорители реализовывать в FPGA.

Ключевое преимущество Z7‑A — доступная платформа для освоения PS/PL‑взаимодействия: на ней удобно отрабатывать передачу данных через AXI, DMA, прерывания, а также создавать гибридные системы, где FPGA берёт на себя критичные по времени задачи, а ARM управляет системой и периферией.

По сравнению с «чистыми» FPGA‑платами (вроде решений на Artix‑7) Z7‑A даёт готовый процессор с Linux‑стеком и периферией, что сильно ускоряет старт. По сравнению с более мощными Zynq‑UltraScale+‑модулями (вроде ACU3EG) у Z7‑A меньше ресурсов и нет двойной памяти, но при этом она заметно доступнее и проще для типовых задач прототипирования, обучения и небольших встраиваемых проектов.

Основное преимущество Z7‑A — оптимальный баланс «цена/возможности» для старта с Zynq: плата позволяет быстро запустить Linux на ARM, подключить периферию и начать разрабатывать FPGA‑ускорители с реальной интеграцией в систему.

Основные преимущества
Гетерогенная архитектура PS+PL. ARM‑ядра и FPGA в одном кристалле: разделение задач по требованиям к детерминизму и производительности.
Готовая процессорная платформа. Поддержка Linux, сетевой стек, USB, SD, HDMI — можно сразу запускать прикладное ПО и управлять FPGA.
Развитая периферия. HDMI, USB, Gigabit Ethernet, microSD, GPIO и JTAG для отладки и прототипирования.
Совместимость с экосистемой Xilinx. Поддержка Vivado (для PL) и SDK/Vitis (для PS), IP‑ядра, референсные проекты и типовые сценарии.
Компактный форм‑фактор. Удобно размещать в корпусах, стендах и учебных стендах.
Промышленное исполнение. Диапазон −40…+85 °C и надёжная компоновка для стендовых и жёстких условий.
Доступная стоимость. Хороший вариант для обучения, лабораторных работ и недорогих прототипов.

Технические характеристики

Параметр	Значение
Производитель	Alinx
Модель	Z7‑A
SoC	Xilinx Zynq‑7000 XC7Z020‑1CLG484C (28 нм)
Процессорная подсистема (PS)	2×ARM Cortex‑A9 (до 866 МГц)
Программируемая логика (PL)	FPGA‑матрица XC7Z020 с логическими ячейками, DSP и BRAM
Память	1 ГБ DDR3 SDRAM (общая для PS и PL)
Накопитель	32 МБ QSPI Flash + слот microSD
Видео/мультимедиа	HDMI (вход/выход — уточнять по ревизии)
Интерфейсы ввода‑вывода	USB 2.0, Gigabit Ethernet, UART, JTAG, расширенный набор GPIO
Питание	12 В DC (рекомендуется блок питания с запасом по току)
Форм‑фактор	Компактная плата, габариты ~150×100 мм (ориентировочно)
Температурный диапазон	−40…+85 °C (промышленное исполнение)
Особенности	PS+PL, Linux‑ready, AXI‑интерконнект, HDMI/USB/Ethernet, компактный размер, промышленное исполнение

Области применения
Обучение и лабораторные работы. Освоение AXI‑интерконнекта, DMA, совместной работы ARM и FPGA, отладка через JTAG и ILA.
Встраиваемые системы и IoT‑шлюзы. Управление периферией из Linux, аппаратные ускорители в FPGA для обработки данных.
Цифровая обработка сигналов. Реализация фильтров, БПФ, конвейеров и ускорителей с передачей результатов в ARM.
Прототипирование PS/PL‑систем. Быстрая проверка концепции гибридной системы: ARM как контроллер, FPGA как ускоритель.
Автоматизация и промышленные контроллеры. Детерминированная обработка сигналов, управление приводами, сбор данных с датчиков.
Мультимедиа и простые графические интерфейсы. Вывод видео на HDMI, простая визуализация данных, управление дисплеями.
Разработка IP‑ядер. Создание и валидация собственных ядер с реальной интеграцией в PS/PL‑систему.

Поддержка и интеграция
Плата Z7‑A рассчитана на разработку в экосистеме Xilinx:
Vivado. Синтез, трассировка и отладка FPGA‑логики, настройка AXI‑интерфейсов, временные ограничения, генерация bitstream.
Vitis / SDK. Разработка и отладка прикладного ПО для ARM, загрузка Linux, работа с периферией и DMA.
IP‑блоки и шаблоны. Готовые ядра для DDR3, AXI, FIFO, HDMI, Ethernet и типовых интерфейсов.
Средства отладки. Встроенный логический анализатор (ILA), контрольные точки, временные диаграммы, анализ задержек.
Референсные проекты. Примеры запуска Linux, инициализации памяти, работы с Ethernet/USB, передачи данных по AXI и типовых PS/PL‑сценариев.
Документация. Схемы платы, распиновка, рекомендации по подключению, примеры проектов и BSP для загрузки образов.
Для старта рекомендуется подключить плату к ПК через JTAG и USB, загрузить референсный проект с Linux, проверить базовые интерфейсы (Ethernet, USB, HDMI), затем отработать типовые сценарии PS/PL‑взаимодействия (AXI‑передача, DMA‑буферизация, прерывания).

Комплект поставки (стандартный)
В стандартный комплект входят:
отладочная плата Z7‑A;
крепёжные элементы (при наличии);
документация (руководство пользователя, схема платы, распиновка, рекомендации по подключению и тестированию, примеры проектов);
гарантийные и сопроводительные документы.
Блок питания 12 В, кабели (HDMI, USB, Ethernet), microSD‑карта, осциллограф, логический анализатор, ПК с Vivado/Vitis в комплект не входят.

Дополнительные аксессуары для полноценной работы
Блок питания 12 В. С запасом по току (рекомендуется 3–5 А и выше при активной нагрузке FPGA и периферии).
Кабели. HDMI, USB, Ethernet для подключения монитора, ПК и сети.
microSD‑карта. Для загрузки Linux и хранения файловой системы.
Осциллограф и логический анализатор. Для контроля сигналов, проверки временных диаграмм и качества линий.
Хост‑ПК с Vivado и Vitis. Для проектирования FPGA и разработки ПО для ARM.
Периферия. Модули расширения, тестовые генераторы, платы ввода‑вывода — для отработки целевых сценариев.

Почему стоит использовать Z7‑A для проектов на Zynq
Z7‑A оптимальна для быстрого старта с гетерогенными системами: она даёт баланс между возможностями ARM и FPGA при доступной стоимости. Для студентов и преподавателей это удобная платформа для изучения PS/PL‑архитектуры, AXI и совместной работы ядер. Для инженеров — практичное решение для прототипов, учебных стендов и недорогих встраиваемых систем, где не требуется максимальная производительность, но важна реальная интеграция процессора и FPGA.
