ADC-FMC

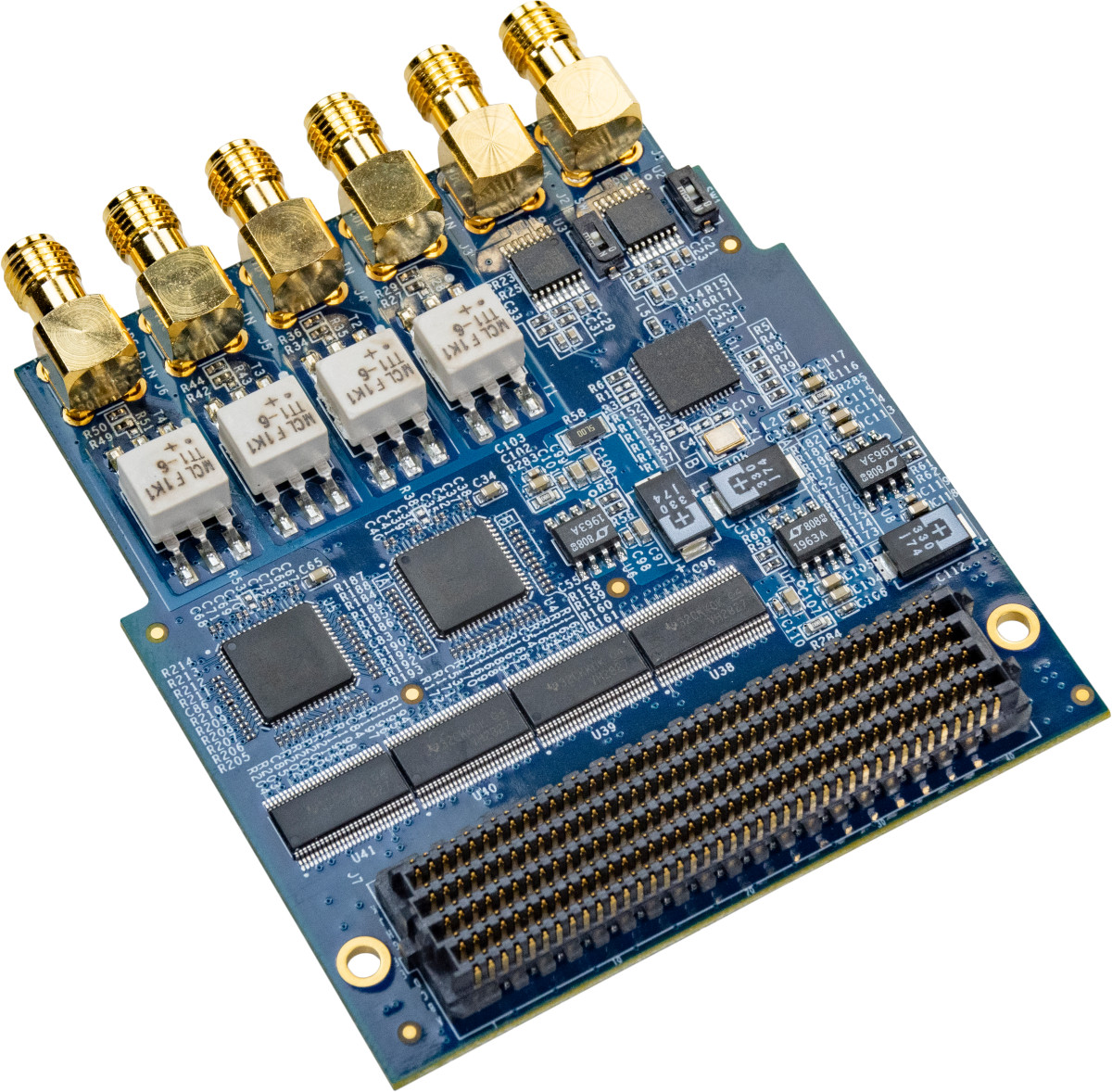

ADC‑FMC — это дочерняя плата‑мезонин с высокоскоростными аналого‑цифровыми преобразователями, подключаемая к FPGA‑платам через интерфейс FMC (FPGA Mezzanine Card). Модуль даёт разработчику готовый тракт оцифровки без необходимости проектировать схемы согласования, защиты и разводки аналоговых цепей: на плате уже установлены АЦП, тактовый генератор, цепи согласования и разъёмы.

Ключевая особенность — 4 канала АЦП на двух микросхемах AD9648BCPZ‑125 (по 2 канала на чип), каждый канал — 14 бит при скорости до 125 мегавыборок в секунду (MSPS). Такая производительность достаточна для прототипирования приёмных трактов, систем сбора данных, спектрального анализа и SDR‑приложений.

Модуль поддерживает несколько вариантов тактирования: встроенный генератор Si5340B, внешний источник через SMA‑разъёмы либо тактовый сигнал от основной FPGA‑платы. Это позволяет гибко подстраивать систему под требования задачи — например, синхронизировать несколько модулей или использовать общий опорный генератор для многоканальных стендов.

ADC‑FMC особенно полезен в исследовательских и учебных проектах: студенты и инженеры могут сосредоточиться на алгоритмах цифровой обработки (фильтрация, БПФ, демодуляция), а не на низкоуровневой электронике. В промышленных прототипах модуль применяют для быстрого создания стендов сбора данных с детерминированной задержкой и высокой пропускной способностью.

Основные преимущества
Готовый тракт АЦП «из коробки». Не нужно подбирать, распаивать и согласовывать АЦП — модуль сразу даёт 4 канала с нужными характеристиками.
Стандартный форм‑фактор FMC. Простая интеграция в совместимые FPGA‑платформы без доработки основной платы.
Высокая скорость и разрядность. 14 бит и 125 MSPS на канал — достаточно для большинства задач прототипирования и обучения.
Гибкое тактирование. Встроенный генератор, внешний источник или сигнал с основной платы: удобно для синхронизации нескольких модулей и стендов.
Совместимость с Quartus Prime и референсными проектами. В SDK есть примеры инициализации АЦП, чтения данных и базовой обработки.
Детерминированная задержка и предсказуемая пропускная способность. Потоковая обработка на FPGA даёт стабильные временные характеристики без «плавающих» задержек CPU.
Удобство для лабораторных и демонстраций. Наглядная демонстрация дискретизации, наложения спектров, фильтрации и восстановления сигнала.

Технические характеристики

Параметр	Значение
Производитель	Terasic
Форм‑фактор	FMC (FPGA Mezzanine Card), полный коннектор
Назначение	Высокоскоростной ввод аналоговых сигналов, прототипирование систем сбора данных и ЦОС
Количество каналов АЦП	4 (2× AD9648BCPZ‑125, по 2 канала на чип)
Разрешение АЦП	14 бит
Максимальная частота дискретизации	125 MSPS на канал
Тактовая система	Встроенный генератор Si5340B; поддержка внешнего тактирования через SMA; возможность использования тактового сигнала основной платы
Аналоговые входы	Дифференциальные пары, согласованные и защищённые цепи
Интерфейс к FPGA	FMC с поддержкой VADJ 1,8 В
Питание	Через FMC от основной платы (не требуется отдельный блок питания)
Особенности	SPI‑конфигурация АЦП; синхросигналы и маркеры кадров для многомодульных систем; разъёмы SMA для внешних тактовых сигналов
Совместимые инструменты	Quartus Prime, Platform Designer (Qsys), Signal Tap, референсные проекты и SDK от Terasic

Области применения
Цифровая обработка сигналов (ЦОС). Реализация фильтров, БПФ, корреляторов, демодуляторов и детекторов событий на FPGA с потоковой обработкой данных.
SDR и радиоприёмные тракты. Прототипирование приёмников, гетеродинных схем, цифровой демодуляции и анализа спектра.
Системы сбора данных. Многоканальные стенды для оцифровки датчиков, токов, напряжений, акустических и вибрационных сигналов.
Обучение ЦОС и работе с высокоскоростным вводом. Лабораторные по теореме Котельникова, эффектам наложения спектров, оконной обработке, влиянию разрядности и частоты дискретизации.
Прототипы промышленных модулей. Быстрая проверка алгоритмов, задержек, пропускной способности и устойчивости к помехам перед переходом к специализированным решениям.
Научные и инженерные стенды. Спектральный анализ, корреляция, поиск пиков, оценка SNR, многоканальная синхронизация и сравнение сигналов.
Тестовые стенды и диагностика. Генерация и анализ тестовых сигналов, проверка качества тракта, диагностика ошибок синхронизации и перекосов между каналами.

Поддержка и интеграция
Модуль полностью интегрируется в экосистему Intel FPGA:
Quartus Prime. Для проектирования логики FPGA, настройки IP‑ядер, трассировки и загрузки конфигурации.
Platform Designer (Qsys). Для построения системной архитектуры: контроллеров памяти, мостов, интерфейсов к АЦП и периферии.
Signal Tap. Для внутрисхемного анализа сигналов, проверки таймингов, задержек и диагностики ошибок в конвейерах обработки.
SPI‑конфигурация АЦП. Настройка параметров АЦП через SPI‑интерфейс для изменения режимов работы и калибровки.
Референсные проекты и SDK. Готовые примеры инициализации, чтения данных, синхронизации каналов и простой обработки (фильтрация, БПФ).
Документация Terasic. Схемы, распиновки FMC, рекомендации по подключению, требования к тактовым сигналам и временные ограничения.
Для старта достаточно установить модуль в совместимую FPGA‑плату, подключить тестовый аналоговый сигнал (через дифференциальные входы), загрузить референсный проект в Quartus и проверить базовые сценарии: инициализацию АЦП, чтение данных, простую фильтрацию и вывод результатов на HDMI/в лог.

Комплект поставки (стандартный)
В стандартный комплект входят:
модуль ADC‑FMC;
крепёжные элементы (стойки, винты) для фиксации в слоте FMC;
документация (руководство пользователя, схемы, распиновки, рекомендации по подключению и отладке);
гарантийные и сопроводительные документы;
демо‑проекты и примеры кода (Quartus‑проекты, Qsys‑системы, скрипты инициализации, примеры чтения АЦП, синхронизации каналов, базовой обработки данных).
Кабели (SMA, FMC‑адаптеры), основная плата с FPGA, генератор сигналов, осциллограф, хост‑ПК с ПО в комплект не входят.

Дополнительные аксессуары для полноценной работы
Совместимая FPGA‑плата с FMC‑слотом (Cyclone V, Arria V, Stratix V и аналоги) — без неё модуль не может использоваться.
Генератор сигналов и осциллограф. Генератор для подачи тестовых сигналов на АЦП; осциллограф ≥200–500 МГц для контроля формы сигнала, дифференциальных пар и временных диаграмм.
Хост‑ПК с Quartus Prime и Platform Designer. Для разработки, моделирования и отладки проектов.
SMA‑кабели. Для подключения внешнего тактового генератора или синхронизации нескольких модулей.
Набор проводов и макетных плат. Для быстрого подключения внешних модулей, датчиков и источников сигнала.
Логический анализатор. Для контроля цифровых шин, синхросигналов и диагностики ошибок передачи данных.
HDMI‑монитор или средства вывода. Для визуализации спектров, графиков и статусов (если используется совместно с платой‑носителем, имеющей HDMI).

Почему стоит использовать ADC‑FMC для прототипирования и обучения
ADC‑FMC даёт готовый высокоскоростной тракт ввода без необходимости проектировать аналоговую часть: это экономит время и снижает риск ошибок при разводке. Для вузов и лабораторий модуль позволяет быстро развернуть стенды по ЦОС, где студенты могут на практике увидеть влияние частоты дискретизации и разрядности, реализовать фильтры и спектральный анализ. Для инженеров он ускоряет создание прототипов систем сбора данных и приёмных трактов и даёт возможность тестировать алгоритмы с детерминированными задержками и высокой пропускной способностью.
