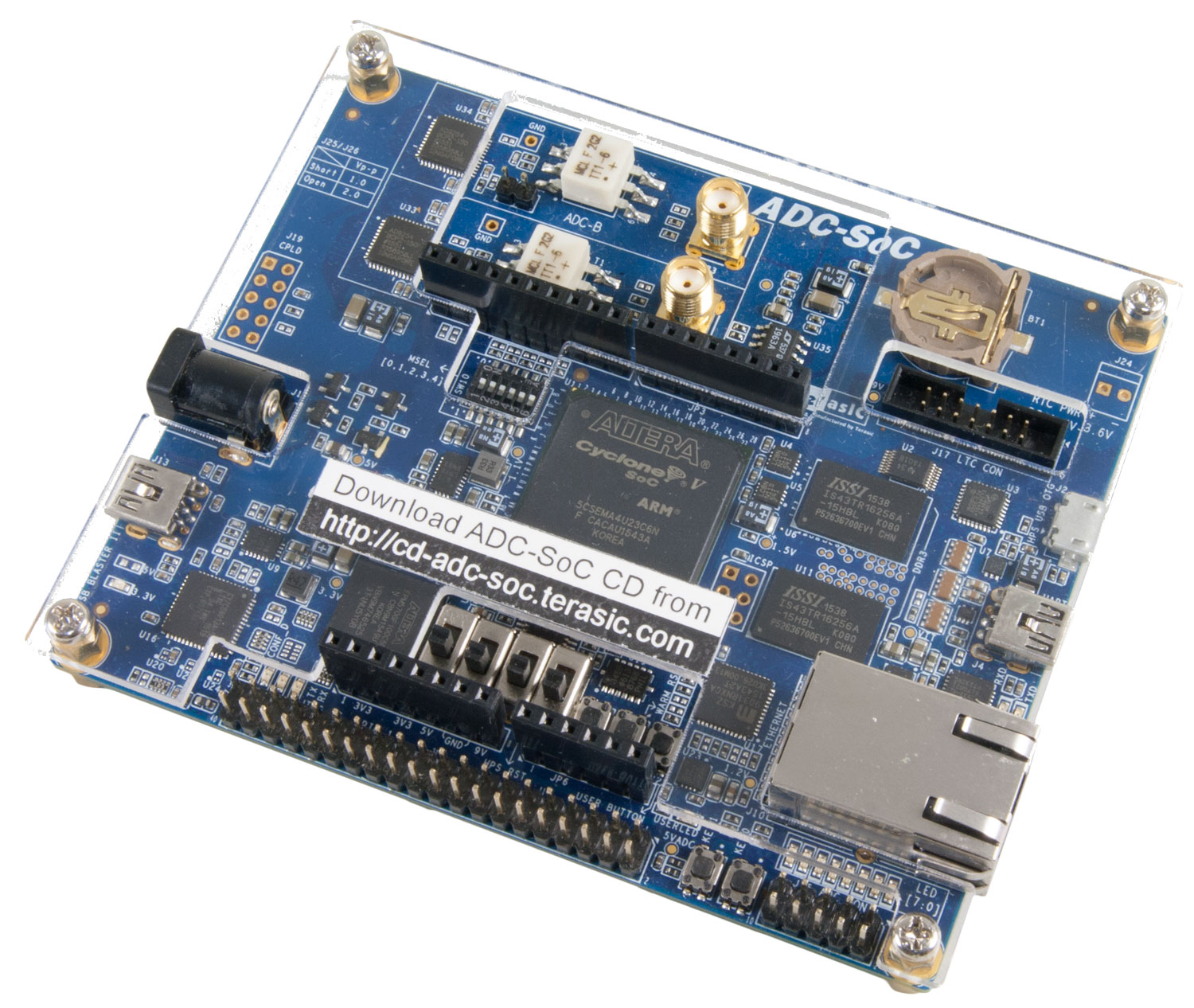

ADC-SoC

ADC‑SoC — это специализированная платформа для задач, где нужно быстро оцифровать аналоговый сигнал и обработать его в реальном времени. В основе платы — SoC FPGA Intel Cyclone V: он объединяет двухъядерный ARM‑процессор (HPS) для ОС, драйверов и управления и ПЛИС для высокоскоростной потоковой обработки.

Главная особенность — встроенный высокоскоростной АЦП: он позволяет оцифровывать входные сигналы с частотой до 125 мегавыборок в секунду (MSPS) при разрядности 14 бит. Это даёт достаточную точность и скорость для учебных и прототипирующих задач в области цифровой фильтрации, спектрального анализа, SDR (Software Defined Radio), систем сбора данных и управления.

На плате также есть буферная память для хранения кадров/потоков, интерфейсы (HDMI, Ethernet, USB, GPIO), элементы управления (кнопки, переключатели, светодиоды) и разъёмы для подключения внешних источников сигнала. Благодаря этому можно сразу собирать стенды для обработки сигналов без внешней обвязки.

Архитектура SoC позволяет разделить задачи: на ARM запускают Linux, GUI, сетевой стек и логирование, а на FPGA реализуют конвейеры цифровой обработки (КИХ‑фильтры, БПФ, демодуляцию, детектирование пиков и т. п.) с минимальными задержками и детерминированным поведением.

Плата широко применяется в вузах для лабораторных по цифровой обработке сигналов, в исследовательских проектах и в прототипировании промышленных систем сбора и анализа данных.

Основные преимущества
Готовый высокоскоростной тракт АЦП. Не нужно проектировать схемы согласования и подбирать внешние АЦП — на плате уже есть тракт с нужной полосой и разрядностью.
Гибридная архитектура SoC. ARM для ОС и управления, FPGA для параллельной потоковой обработки без накладных расходов CPU.
Реальное время и детерминизм. FPGA‑конвейеры дают предсказуемые задержки и высокую пропускную способность для потоковых задач.
Богатая периферия «из коробки». HDMI, Ethernet, USB, GPIO, элементы управления и индикация — удобно для стендов и демонстраций.
Поддержка Linux и готовых BSP. Образ Linux, драйверы и примеры ускоряют запуск и интеграцию.
Совместимость с Quartus и Qsys. Стандартные инструменты Intel FPGA для проектирования логики и системной архитектуры.
Учебная и прикладная пригодность. Подходит для лабораторных, курсовых, прототипов систем сбора данных, SDR, фильтрации и спектрального анализа.

Технические характеристики

Параметр	Значение
Производитель	Terasic
FPGA / SoC	Intel (Altera) Cyclone V SoC (5CSEMA5F31C6N): ПЛИС + двухъядерный ARM Cortex‑A9 (HPS)
АЦП	Высокоскоростной, 14‑битный, до 125 MSPS; аналоговые входы с согласованием и защитой
Память HPS (ARM)	DDR3 SDRAM 1 ГБ (для Linux, буферов, логов, GUI)
Буферная память FPGA	64 МБ SDRAM (для хранения кадров, окон, промежуточных результатов обработки)
Интерфейсы	HDMI, Gigabit Ethernet, USB 2.0, microSD, GPIO, разъёмы для аналоговых входов/выходов
Пользовательские элементы	Кнопки, переключатели, светодиоды (индикация и ввод)
Видео/вывод	HDMI (для отображения спектров, графиков, статусов)
Питание	12 В DC через стандартный разъём
Совместимые инструменты	Quartus Prime, Platform Designer (Qsys), ARM DS‑5/DS‑6, кросс‑компиляторы, Signal Tap
Особенности	Детерминированная обработка на FPGA, AXI‑мосты между HPS и FPGA, поддержка BSP с Linux

Области применения
Цифровая обработка сигналов (ЦОС). Реализация КИХ‑фильтров, БПФ, оконного сглаживания, демодуляции и детектирования на FPGA с выводом результатов на ARM/HDMI.
SDR и радиоприёмные тракты. Прототипирование приёмников, гетеродинных схем, цифровой демодуляции, анализа спектра и поиска сигналов.
Системы сбора данных. Сбор и фильтрация аналоговых сигналов (датчики, сенсоры, токи/напряжения) с потоковой обработкой и логированием на ARM.
Обучение ЦОС и SoC‑архитектуре. Лабораторные по БПФ, фильтрации, дискретизации, теореме Котельникова, взаимодействию ARM и FPGA через AXI.
Прототипы промышленных модулей. Проверка алгоритмов обработки, задержек, пропускной способности и устойчивости к помехам перед переходом к промышленным решениям.
Автоматизация и управление. Обработка сигналов с датчиков, детектирование событий, формирование управляющих команд на основе анализа потока.
Научные проекты. Спектральный анализ, корреляция, поиск пиков, оценка SNR и другие задачи, где нужна высокая скорость оцифровки и параллельная обработка.

Поддержка и интеграция
Плата полностью интегрируется в экосистему Intel FPGA и встраиваемых ARM‑систем:
Quartus Prime. Для проектирования логики FPGA, настройки IP‑ядер АЦП‑интерфейсов, трассировки и загрузки конфигурации.
Platform Designer (Qsys). Для построения системной архитектуры: контроллеров памяти, мостов AXI между HPS и FPGA, интерфейсов к буферной памяти и периферии.
ARM‑инструменты и Linux. Кросс‑компиляция, отладка приложений на ARM, работа с драйверами и GUI.
Signal Tap. Для внутрисхемного анализа сигналов, проверки таймингов, задержек и диагностики ошибок в конвейерах обработки.
BSP и референсные проекты. Готовые образы Linux, драйверы АЦП, примеры БПФ/фильтрации, шаблоны взаимодействия HPS‑FPGA.
Для старта достаточно установить Quartus Prime и Platform Designer, загрузить референсный проект, запустить Linux на HPS и проверить базовые сценарии: оцифровку тестового сигнала, простую фильтрацию на FPGA и вывод спектра/графика на HDMI или в лог.

Комплект поставки (стандартный)
В стандартный комплект входят:
плата ADC‑SoC;
крепёжные элементы и стойки (если предусмотрены);
документация (руководство пользователя, схемы, распиновки, рекомендации по подключению и отладке);
гарантийные и сопроводительные документы;
демо‑проекты и примеры кода (Quartus‑проекты, Qsys‑системы, скрипты инициализации, примеры БПФ, КИХ‑фильтрации, чтения АЦП, взаимодействия HPS‑FPGA).
Кабели (HDMI, Ethernet, USB), блок питания 12 В, хост‑ПК с ПО, измерительные приборы (осциллограф, генератор сигналов) в комплект не входят.

Дополнительные аксессуары для полноценной работы
Генератор сигналов и осциллограф. Для подачи тестовых сигналов на АЦП и контроля формы/спектра на входе и выходе. Осциллограф ≥200–500 МГц полезен для анализа аналоговых цепей и временных диаграмм.
Хост‑ПК с Quartus Prime и Platform Designer. Для разработки, моделирования и отладки проектов.
HDMI‑монитор. Для визуализации спектров, графиков и статусов.
Ethernet‑кабель и доступ к сети. Для удалённой отладки, передачи данных и интеграции в стенды.
Набор проводов и макетных плат. Для быстрого подключения внешних модулей, датчиков и источников сигнала.
Источник питания 12 В. Если не используется внешний блок.
Измерительные приборы и пробники. Логический анализатор, пробники с низкой ёмкостью для контроля цифровых шин и тактовых сигналов.

Почему стоит использовать ADC‑SoC для обучения и прототипирования
ADC‑SoC даёт готовый тракт оцифровки и обработки без необходимости проектировать аналоговую часть: это экономит время и снижает порог входа для студентов и инженеров. На плате можно сразу отрабатывать алгоритмы ЦОС, проверять влияние параметров дискретизации и разрядности, реализовывать реальные конвейеры фильтрации и спектрального анализа с детерминированными задержками. Для образовательных целей это удобный стенд для демонстрации теоремы Котельникова, эффектов наложения спектров, оконной обработки и работы гибридных SoC‑систем.
