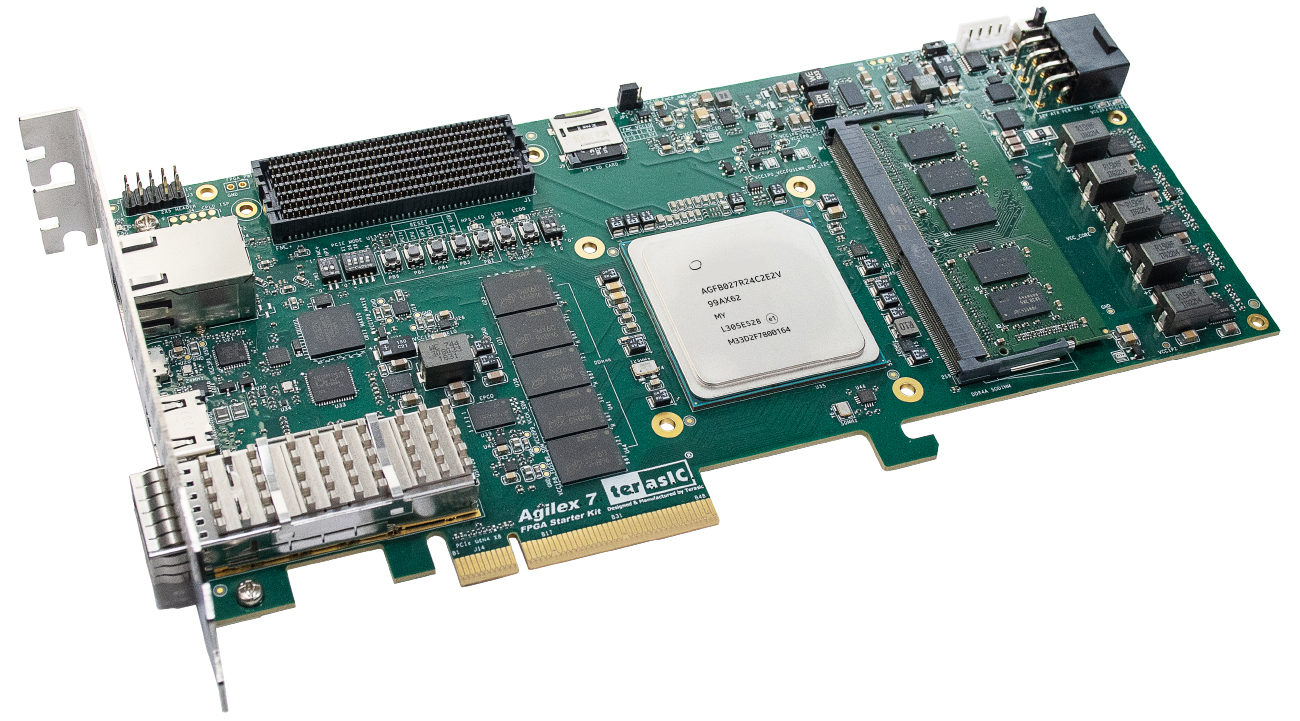

Стартовый набор для ПЛИС Agilex 7

Стартовый набор (чаще всего — Terasic Agilex 7 FPGA Starter Kit) построен на базе Intel Agilex 7 FPGA F‑Series — это одно из самых производительных семейств ПЛИС на рынке, заметно превосходящее по эффективности и пропускной способности предыдущие линейки (Stratix 10 и др.). В нём сочетаются высокая логическая ёмкость, мощные DSP‑блоки, высокоскоростные трансиверы и гибкие интерфейсы расширения.

Ключевое преимущество Agilex 7 — архитектура с «плиткой» (tile‑based), которая позволяет гибко балансировать между логикой, памятью и высокоскоростными интерфейсами. В стартовых комплектах обычно используют чипы с 800 тыс. или 2,7 млн логических элементов: это даёт запас для сложных конвейеров, аппаратных ускорителей и многоканальной обработки потоков.

Набор ориентирован на серьёзные инженерные задачи: прототипирование сетевых карт, ускорителей ИИ/DSP, систем цифровой обработки сигналов, телекоммуникационного оборудования и HPC‑модулей. В отличие от учебных плат, здесь уже реализованы качественные подсистемы питания, тактирования и мониторинга, а также интерфейсы промышленного уровня (PCIe Gen4, QSFP28 100G, FMC+).

Плата востребована в R&D‑центрах, у разработчиков сетевого оборудования, в телекоме, в центрах высокопроизводительных вычислений, а также в вузах для продвинутых курсов по FPGA и аппаратному ускорению.

Основные преимущества
Высокая производительность и энергоэффективность. Agilex 7 даёт до 50 % прироста производительности на ватт по сравнению с Stratix 10 при снижении энергопотребления примерно на 40 %.
Мощные DSP‑блоки и матричные ускорители. Подходят для аппаратной реализации сложных алгоритмов (FFT, фильтры, матричные операции, нейросети).
Высокоскоростные трансиверы и 100G‑интерфейсы. QSFP28 и трансиверы до 112 Гбит/с (в старших версиях) позволяют прототипировать сетевые устройства и системы передачи данных.
Гибкая расширяемость через FMC+. Поддержка высокоскоростных модулей (АЦП/ЦАП, RF‑платы, сетевые интерфейсы) для специализированных задач.
PCIe Gen4. Более высокая пропускная способность и меньшие задержки по сравнению с Gen3 — важно для ускорителей и карт расширения.
Развитая подсистема памяти. Поддержка DDR4 и возможность подключения модулей высокой ёмкости для буферизации больших потоков данных.
Полная интеграция с экосистемой Intel FPGA. Поддержка Quartus Prime Pro, Platform Designer, oneAPI, референсных проектов и Golden System Reference Designs (GSRD).
Мониторинг и управление питанием. Датчики температуры, напряжения и тока, а также управление вентиляторами для стабильной работы при пиковых нагрузках.

Технические характеристики

Параметр	Значение
Производитель	Terasic (на базе Intel Agilex 7 F‑Series)
ПЛИС	Intel Agilex 7 F‑Series (варианты: ~800 000 или ~2,7 млн LE)
Логические элементы	800 000–2 700 000 LE (зависит от ревизии)
DSP‑блоки	Большое количество (точные цифры зависят от модели чипа)
Трансиверы	До 112 Гбит/с; поддержка 100G через QSFP28
Интерфейсы связи	PCIe Gen4 (x8), QSFP28 (100G), FMC+ (для модулей), HDMI 2.1, USB, UART, Ethernet
Память	До 16 ГБ DDR4 (в зависимости от комплектации)
Тактирование	Программируемые генераторы, опорные сигналы для трансиверов
Пользовательские элементы	Кнопки, переключатели, светодиоды, семисегментные индикаторы
Мониторинг	Датчики температуры (FPGA, платы), напряжения, тока; управление вентилятором
Питание	Внешний блок питания; многоканальная система распределения напряжений
Совместимость с ПО	Quartus Prime Pro, Platform Designer (Qsys), ModelSim/Questa, Intel oneAPI, GSRD, референсные проекты для PCIe, трансиверов, FMC+ и память

Области применения
Плата подходит для следующих задач:
Прототипирование сетевых карт и ускорителей. Реализация аппаратной фильтрации, классификации, агрегации трафика, разгрузки CPU, обработки заголовков и шифрования.
Аппаратные ускорители ИИ и DSP. Построение конвейеров для матричных операций, свёрток, FFT, фильтров, кодирования/декодирования.
Телекоммуникации и радиосвязь. Прототипы базовых станций, цифровых трактов, демодуляторов, анализаторов спектра с подключением АЦП через FMC+.
HPC и вычислительные модули. Ускорение научных расчётов, симуляций, обработки больших массивов данных с использованием параллельных конвейеров.
Системы с жёсткими временными ограничениями. Низколатентные шлюзы, торговые системы, системы реального времени, где важны предсказуемые задержки и детерминизм.
Верификация сложных IP‑ядер. Проверка трансиверных, PCIe и других блоков в реальных условиях с измерительными приборами.
Исследовательские и дипломные проекты. Изучение архитектуры Agilex 7, сравнение производительности разных подходов к реализации алгоритмов, оценка энергопотребления и задержек.

Поддержка и интеграция
Стартовый набор полностью интегрируется в экосистему Intel FPGA:
Quartus Prime Pro — для синтеза, трассировки, временных ограничений, анализа мощности и загрузки конфигурации.
Platform Designer — для построения системной шины, периферии и генерации HDL‑обвязки.
ModelSim/Questa — для функционального и временного моделирования.
Intel oneAPI — для кросс‑архитектурного программирования и ускорения вычислений на FPGA и CPU.
Golden System Reference Design (GSRD) — готовые референсные дизайны для PCIe, трансиверов, памяти, FMC+ и типовых конвейеров.
Signal Tap и System Console — для внутрисхемного захвата сигналов, чтения регистров и отладки.
Для старта достаточно подключить питание, соединить плату с ПК через JTAG/USB, загрузить GSRD или тестовый проект в Quartus и проверить базовые интерфейсы: «инициализация DDR4», «тест PCIe Gen4», «проверка трансиверов и QSFP28», «прогон тестового DSP‑конвейера», «обмен с FMC+ модулем».

Комплект поставки
В стандартный комплект входят:
плата Agilex 7 Starter Kit;
блок питания;
кабель JTAG для программирования и отладки;
кабели для базовой периферии (USB, HDMI и т. п. — зависит от ревизии);
документация (руководство пользователя, схемы, распиновки, рекомендации по установке и настройке);
гарантийные и сопроводительные документы;
лицензия (часто — 1‑годичная лицензия Quartus Prime Development Kit / Pro Edition).
Модули памяти (если не распаяны), FMC+‑модули, кабели QSFP, измерительное оборудование, серверная инфраструктура и ПО в комплект не входят.

Дополнительные аксессуары
Для полноценной работы и расширенного тестирования рекомендуется использовать:
рабочую станцию с Quartus Prime Pro и достаточным объёмом RAM — для разработки, моделирования и анализа проектов;
осциллограф и логический анализатор — для отладки сигналов, проверки временных диаграмм и диагностики проблем на шинах;
сетевое оборудование (коммутаторы, генераторы трафика) — для нагрузочного тестирования и оценки производительности ускорителей;
FMC+‑модули (АЦП, ЦАП, RF‑платы) — если проект требует работы с аналоговыми или радиочастотными сигналами;
качественные кабели и трансиверные модули QSFP28 — для корректного тестирования 100G;
измерительные приборы для высокоскоростных интерфейсов — для анализа глазковых диаграмм, джиттера и BER.

Почему стоит использовать Agilex 7 для высокопроизводительных проектов на ПЛИС
Agilex 7 позволяет решать задачи, где критичны одновременно высокая пропускная способность, низкая задержка и энергоэффективность. Благодаря архитектуре с гибкой балансировкой ресурсов, мощным DSP‑блокам и промышленным интерфейсам (PCIe Gen4, 100G, FMC+) набор идеально подходит для прототипирования реальных устройств, а не только учебных примеров. Развитая система мониторинга и поддержка референсных дизайнов ускоряет отладку и снижает риски при переходе к серийным решениям.
