Altera ICB-HSMC

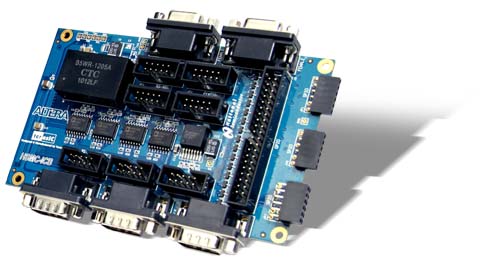

Altera ICB‑HSMC (Industrial Communication Board) — это мезонинный модуль расширения в стандарте HSMC (High Speed Mezzanine Card), предназначенный для интеграции промышленных интерфейсов в системы на базе FPGA. Плата устанавливается в совместимые платы Terasic (Cyclone V, Arria V, Stratix V и др.) и даёт разработчику готовые физические уровни для RS‑232, RS‑485 и CAN — без необходимости проектировать схемы согласования, подбирать драйверы и разводить дифференциальные линии.

Главная ценность ICB‑HSMC — в ускорении разработки систем промышленной автоматизации и АСУ ТП: можно сразу сосредоточиться на реализации протоколов, конечных автоматов, обработки команд и логики управления, а не на низкоуровневой электронике. Модуль полезен и в образовательных целях: на нём удобно показывать студентам, как работают полевые шины, арбитраж CAN, полудуплексные режимы RS‑485 и синхронизация последовательных интерфейсов.

Плата рассчитана на применение в жёстких условиях: качественные драйверы, гальваническая развязка (в ряде ревизий), продуманная топология и стандартные разъёмы позволяют использовать её в лабораторных, стендовых и даже в полупромышленных проектах.

Основные преимущества
Готовые промышленные интерфейсы «из коробки». Физические уровни RS‑232, RS‑485, CAN уже реализованы на плате: не нужно подбирать и распаивать драйверы, рассчитывать подтягивания/согласование.
Стандартный форм‑фактор HSMC. Простая установка в совместимые FPGA‑платы Terasic без доработки основной платы.
Гибкость применения. Можно использовать как для обучения, так и для прототипов реальных устройств (контроллеры, шлюзы, преобразователи протоколов).
Расширяемость. GPIO и PIO‑разъёмы позволяют подключать дополнительные модули, датчики, реле, индикаторы и собственные платы.
Совместимость с Quartus Prime и референсными проектами. В SDK есть примеры инициализации драйверов, базовых транзакций и простых мастеров протоколов.
Наглядность для обучения. Удобно демонстрировать работу полевых шин, коллизий, арбитража, таймингов и обработки ошибок на реальных скоростях.
Готовность к стендовым испытаниям. Качественные компоненты и разъёмы позволяют проводить длительные тесты и нагрузочные прогоны.

Технические характеристики

Параметр	Значение
Производитель	Terasic
Форм‑фактор	HSMC (High Speed Mezzanine Card)
Назначение	Промышленная связь и интеграция полевых интерфейсов в FPGA‑системы
Совместимые платы	Платы Terasic с HSMC‑слотом: Cyclone V SoC, Arria V, Stratix V и аналогичные
Интерфейсы связи	1× RS‑232; 2–4× RS‑485 (зависит от ревизии); 2× CAN; GPIO; 4× PIO‑разъёма
Физические уровни	Драйверы MAX3238 (RS‑232), MAX3051/аналоги (CAN), драйверы RS‑485 с полудуплексом
Питание	Через HSMC от основной платы; отдельные цепи для драйверов интерфейсов
Разъёмы	Клеммные колодки или разъёмы под кабель (тип зависит от ревизии) для RS‑485/CAN; D‑Sub для RS‑232; PIO для пользовательских модулей
Особенности	Гальваническая развязка (опционально в некоторых ревизиях), защита от статики, стандартные уровни сигналов
Совместимые инструменты	Quartus Prime, Platform Designer (Qsys), Signal Tap, референсные проекты и SDK от Terasic

Области применения
Прототипирование промышленных контроллеров и шлюзов. Реализация преобразователей протоколов, мультипортовых адаптеров, маршрутизаторов полевых шин.
АСУ ТП и автоматизация. Разработка модулей ввода‑вывода, сборщиков данных, устройств опроса датчиков и исполнительных механизмов по RS‑485/CAN.
Обучение и лабораторные работы. Практические занятия по последовательным интерфейсам, протоколам полевых шин (Modbus RTU, CANopen и др.), арбитражу и обработке ошибок.
Тестовые стенды и диагностика. Генерация и анализ трафика, проверка совместимости устройств, нагрузочные тесты на устойчивость к помехам.
Разработка встраиваемых решений. Создание компактных устройств с несколькими промышленными портами на базе одной FPGA‑платы.
Научные и инженерные проекты. Исследование задержек, джиттера, коллизий и влияния помех на работу полевых шин в реальном времени.
Курсовые и дипломные проекты. Быстрый старт для студентов, которым нужно показать работу промышленных интерфейсов и обмен данными на FPGA без сложной разводки.

Поддержка и интеграция
Модуль полностью интегрируется в экосистему Intel FPGA:
Quartus Prime. Для проектирования логики ПЛИС, настройки IP‑ядер и загрузки конфигурации.
Platform Designer (Qsys). Для построения системной архитектуры: контроллеров UART, CAN‑контроллеров, мостов к памяти и периферии.
Signal Tap. Для внутрисхемного анализа сигналов, проверки временных диаграмм, задержек и диагностики ошибок обмена.
Референсные проекты и SDK. Готовые примеры инициализации интерфейсов, отправки/приёма кадров, обработки ошибок и простых протоколов.
Документация Terasic. Схемы, распиновки HSMC, рекомендации по подключению и отладке, временные ограничения и требования к тактовым сигналам.
Для старта достаточно установить модуль в совместимую плату Terasic, подключить внешние кабели (RS‑485, CAN, RS‑232), загрузить референсный проект в Quartus и проверить базовые сценарии: инициализацию драйверов, отправку тестовых кадров, чтение ответов и обработку ошибок.

Комплект поставки (стандартный)
В стандартный комплект входят:
плата Altera ICB‑HSMC;
крепёжные элементы (стойки, винты) для фиксации в слоте HSMC;
документация (руководство пользователя, схемы, распиновки, рекомендации по подключению и отладке);
гарантийные и сопроводительные документы;
демо‑проекты и примеры кода (Quartus‑проекты, IP‑ядра, скрипты инициализации, примеры обмена по RS‑485/CAN/RS‑232).
Кабели для RS‑485/CAN/RS‑232, основная плата с FPGA, хост‑ПК с ПО, измерительные приборы (осциллограф, логический анализатор) в комплект не входят.

Дополнительные аксессуары для полноценной работы
Совместимая основная плата Terasic (с HSMC‑слотом) — без неё модуль не может использоваться.
Кабели и адаптеры для RS‑485, CAN и RS‑232 — для подключения к реальным устройствам и стендам.
Хост‑ПК с Quartus Prime и Platform Designer — для разработки, моделирования и отладки проектов.
Измерительные приборы: осциллограф (≥100–200 МГц) и логический анализатор — для анализа дифференциальных сигналов, временных диаграмм и диагностики ошибок.
Терминаторы и согласующие резисторы для линий RS‑485 и CAN — для корректной работы в многоточечных сетях.
Источники питания (если не используется питание от основной платы) — для автономных и мобильных стендов.
Модули ввода‑вывода и реле (через GPIO/PIO) — для расширения сценариев (индикация, управление нагрузками, подключение датчиков).

Почему стоит использовать Altera ICB‑HSMC для прототипирования и обучения
ICB‑HSMC даёт готовую промышленную коммуникационную подсистему в компактном модульном исполнении: не нужно проектировать и изготавливать отдельную плату с драйверами интерфейсов, чтобы начать работать с RS‑485, CAN и другими полевыми шинами. Это экономит время и снижает риск ошибок при разводке дифференциальных линий. Для вузов и лабораторий модуль позволяет быстро развернуть учебные стенды по промышленной автоматизации. Для инженеров он ускоряет создание прототипов контроллеров, шлюзов и преобразователей протоколов и даёт возможность тестировать логику обмена на реальных физических уровнях.
