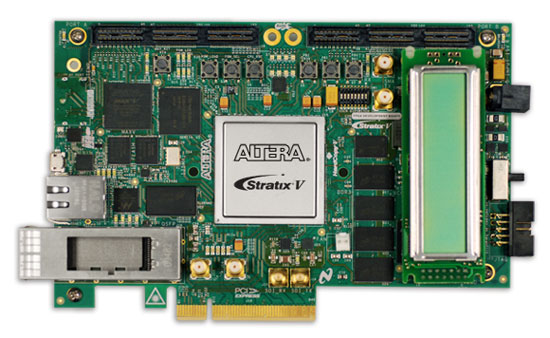

Комплект для разработки ПЛИС Altera Stratix V GX

Комплект Altera Stratix V GX Development Kit — это мощная платформа для серьёзной инженерной разработки, а не для базового обучения. Его главная сила — в сбалансированной интеграции высокоскоростных трансиверов, развитой подсистемы памяти и интерфейсов расширения, что позволяет сразу переходить к прототипированию промышленных решений.

Ключевая особенность Stratix V GX — трансиверы с поддержкой скоростей до 12,5 Гбит/с и нативная реализация PCIe Gen3 без внешнего PHY. Это даёт возможность строить сетевые карты, ускорители ввода‑вывода, системы захвата и обработки потоков данных, где критичны пропускная способность и предсказуемые задержки.

Подсистема памяти включает сразу несколько типов: DDR3 SO‑DIMM, QDRII+ SRAM и RLDRAM II — такой набор позволяет гибко проектировать буферы, конвейеры и таблицы поиска под разные типы нагрузок. Интерфейсы HSMC (High‑Speed Mezzanine Connector) дают возможность подключать специализированные модули (АЦП/ЦАП, RF‑платы, сетевые интерфейсы) от партнёров Altera/Intel.

Плата востребована в телекоме, сетевом оборудовании, центрах верификации ASIC, в финтехе (низколатентные торговые системы), в научных и исследовательских проектах, где нужно быстро проверить архитектуру устройства, оценить баланс «вычисления — память», протестировать трансиверные каналы и отладить взаимодействие с хост‑системой.

Основные преимущества
Высокоскоростные трансиверы «из коробки». Трансиверы до 12,5 Гбит/с и поддержка PCIe Gen3 без внешнего PHY ускоряют разработку сетевых и коммуникационных решений.
Гибкая и разнородная подсистема памяти. Комбинация DDR3, QDRII+ и RLDRAM позволяет строить разные типы буферизации и конвейеров под конкретные задачи.
Интерфейсы расширения HSMC. Возможность подключать модули от партнёров для АЦП/ЦАП, радиочастотных и сетевых задач.
Развитая система тактирования. Программируемые генераторы и точные опорные сигналы обеспечивают стабильную работу трансиверов и детерминированное поведение системы.
Полная совместимость с экосистемой Intel FPGA. Поддержка Quartus Prime, Platform Designer, Signal Tap, System Console, ModelSim/Questa и референсных проектов.
Мониторинг и управление питанием. Датчики температуры, напряжения, тока и управление вентилятором для оценки стабильности при длительных тестах.
Встроенные средства конфигурации и отладки. USB‑Blaster на плате, JTAG, тестовые проекты и утилиты для быстрой проверки компонентов.

Технические характеристики

Параметр	Значение
Производитель	Intel (ранее Altera)
ПЛИС	Altera Stratix V GX (например, 5SGXEA7K2F40C2N, 5SGXFA7K2F40C2 и др.)
Логические элементы	Порядка 340 000–700 000 LE (зависит от конкретной ревизии)
Трансиверы	До 12,5 Гбит/с; большое количество каналов (зависит от модели ПЛИС)
Интерфейсы связи	PCIe Gen3; QSFP; 1G/10G Ethernet; HSMC‑разъёмы; JTAG; USB‑Blaster
Память	DDR3 SO‑DIMM; QDRII+ SRAM; RLDRAM II; Flash‑память для конфигурации
Тактирование	Программируемые тактовые генераторы; входы для внешних опорных сигналов
Пользовательские элементы	Кнопки, DIP‑переключатели, светодиоды, ЖК‑индикатор (в зависимости от ревизии)
Мониторинг	Датчики температуры (FPGA, платы), напряжения, тока; управление вентилятором
Питание	Внешний блок питания; сложная система распределения напряжений для ПЛИС, памяти и периферии
Совместимость с ПО	Quartus Prime, Platform Designer, Signal Tap, System Console, ModelSim/Questa, Nios II EDS (для встроенных процессоров), референсные проекты для PCIe, трансиверов, памяти, HSM

Области применения
Плата подходит для следующих задач:
Прототипирование сетевых карт и ускорителей. Реализация аппаратной фильтрации, классификации и агрегации трафика, разгрузки CPU от обработки сетевых потоков.
Верификация ASIC. Эмуляция логики будущих ASIC с реалистичными параметрами интерфейсов и задержек для функционального и временного тестирования.
Цифровая обработка сигналов (DSP). Реализация FFT, фильтров, демодуляции, кодирования/декодирования для радиосвязи, радаров, аудио и других задач.
Системы захвата и анализа потоков. Прототипы устройств для приёма и анализа высокоскоростных данных (видео, радиосигналы, телеметрия) с буферизацией в разнородной памяти.
Ускорители и сопроцессоры. Построение аппаратных конвейеров для шифрования, сжатия, анализа данных и других вычислительно сложных операций.
Низколатентные системы. Торговые шлюзы, обработка рыночных данных, системы реального времени, где важны предсказуемые задержки.
Разработка референсных дизайнов. Создание прототипов промышленных карт расширения, модулей обработки данных и встраиваемых решений.
Исследовательские и образовательные проекты. Изучение высокоскоростных интерфейсов, конвейеров, синхронизации, тактирования и проектирования систем с жёсткими временными ограничениями.

Поддержка и интеграция
Stratix V GX Development Kit полностью интегрируется в экосистему Intel FPGA:
Quartus Prime — для синтеза, трассировки, временных ограничений, анализа мощности и загрузки конфигурации.
Platform Designer — для построения процессорных подсистем, периферии и генерации HDL‑обвязки.
Signal Tap — для внутрисхемного захвата сигналов и диагностики временных диаграмм.
System Console — для мониторинга конфигурации, чтения/записи регистров и отладки.
ModelSim/Questa — для функционального и временного моделирования.
Nios II Embedded Design Suite (EDS) — для разработки встроенного ПО под процессор Nios II, размещённый в ПЛИС.
Референсные проекты и примеры — готовые дизайны для PCIe, трансиверов, DDR3, QDRII+, HSMC и типовых конвейеров, позволяющие быстро начать разработку.
Для старта достаточно подключить питание, соединить плату с ПК через USB (USB‑Blaster) или JTAG, загрузить тестовый проект в Quartus и проверить базовые интерфейсы: «инициализация памяти», «тест PCIe Gen3», «проверка трансиверов», «прогон тестового DSP‑конвейера или фильтра».

Комплект поставки
В стандартный комплект входят:
плата Stratix V GX Development Kit;
блок питания (или кабели питания в зависимости от ревизии);
кабель/переходники для базовой настройки;
документация (руководство пользователя, схемы, распиновки, рекомендации по установке и настройке);
гарантийные и сопроводительные документы;
лицензия (часто — 1‑годичная лицензия Quartus Prime Development Kit Edition).
Модули памяти (DDR3 SO‑DIMM), HSMC‑модули, кабели, измерительное оборудование и серверная инфраструктура в комплект не входят.

Дополнительные аксессуары
Для полноценной работы и расширенного тестирования рекомендуется использовать:
рабочую станцию с Quartus Prime и достаточным объёмом RAM — для разработки, моделирования и анализа проектов;
осциллограф и логический анализатор — для отладки сигналов, проверки временных диаграмм и диагностики проблем на шинах;
сетевое оборудование (коммутаторы, генераторы трафика) — для нагрузочного тестирования и оценки производительности ускорителей;
HSMC‑модули (АЦП, ЦАП, RF‑платы) — если проект требует работы с аналоговыми или радиочастотными сигналами;
качественные кабели и переходники для PCIe, QSFP, трансиверов — для минимизации искажений сигнала и корректного тестирования;
измерительные приборы для высокоскоростных интерфейсов — для анализа глазковых диаграмм, джиттера и BER.

Почему стоит использовать Stratix V GX для высокопроизводительных проектов на ПЛИС
Stratix V GX даёт возможность сосредоточиться на архитектуре и алгоритмах, а не на низкоуровневой интеграции: высокоскоростные трансиверы, PCIe Gen3 и разнородная подсистема памяти уже реализованы на плате. Развитая система тактирования и мониторинга позволяет точно контролировать параметры системы и выявлять узкие места ещё на этапе отладки. Это особенно ценно при прототипировании промышленных решений, где важно заранее оценить задержки, пропускную способность и стабильность работы в разных режимах.
