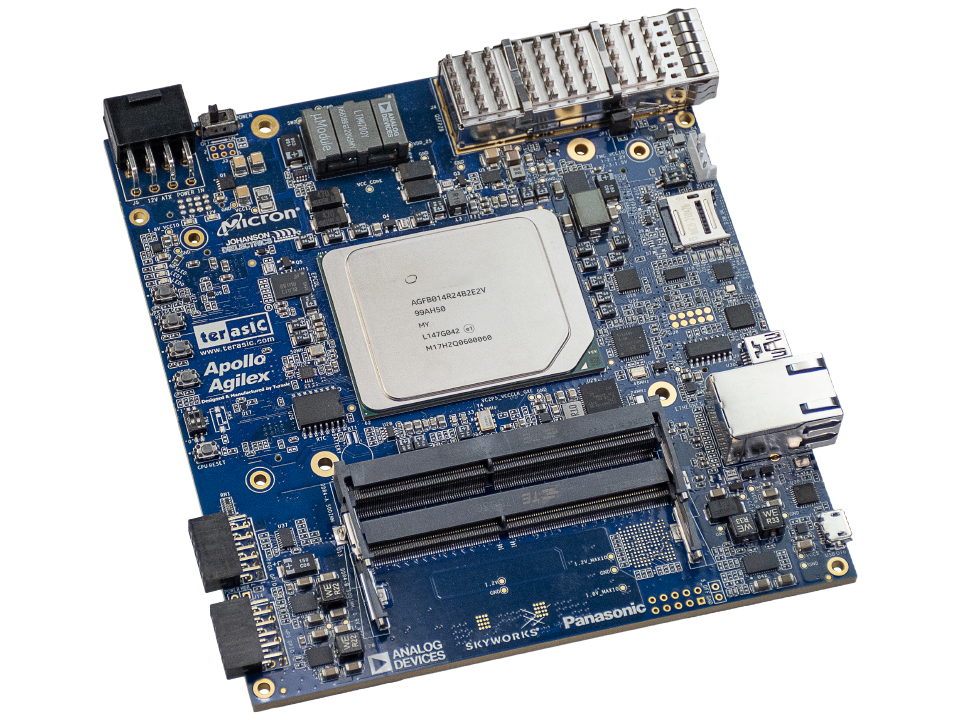

Apollo Agilex SOM

Apollo Agilex SOM — это модульное решение для построения высокопроизводительных встраиваемых и серверных систем на базе FPGA Intel Agilex 7. Модуль объединяет в себе программируемую логику ПЛИС и процессорную подсистему HPS (ARM Cortex‑A53), что позволяет реализовывать гибридные архитектуры: тяжёлые вычислительные ядра и конвейеры на FPGA плюс полноценное управление, ОС и сетевой стек на ARM.

Ключевое преимущество — высокая пропускная способность и энергоэффективность: по сравнению с предыдущими поколениями (например, Stratix 10) модуль обеспечивает более чем двукратный прирост производительности при снижении энергопотребления до 40 %. Это делает его особенно эффективным для задач ИИ‑инференса, сетевой обработки, цифровой обработки сигналов и HPC, где важны и скорость, и потребление.

Модуль выполнен в форм‑факторе SoM: его можно интегрировать в собственные несущие платы либо использовать с референсной платой (Apollo Carrier Board). На борту уже есть высокоскоростные интерфейсы (QSFP28 до 100 Гбит/с, PCIe Gen4, FMC/FMC+), память с ECC, встроенный программатор и средства мониторинга. Это позволяет быстро переходить от идеи к работающему прототипу без проектирования сложной высокоскоростной разводки.

Основные преимущества
Высокая вычислительная плотность. Intel Agilex 7 с 1,4 млн логических элементов, мощными DSP‑блоками и высокоскоростными трансиверами подходит для сложных алгоритмов и параллельных конвейеров.
Гибридная архитектура SoC. FPGA плюс ARM‑ядра (HPS) дают возможность запускать Linux на процессоре и выполнять тяжёлые вычисления на ПЛИС.
Память с ECC и высокой пропускной способностью. Два независимых банка DDR4 SO‑DIMM с поддержкой ECC, до 16 ГБ на банк (суммарно до 32 ГБ), частота до 2666 MT/s — надёжная буферизация и работа с большими потоками данных.
Высокоскоростные интерфейсы «из коробки». QSFP28 (до 100/40/25/10 GbE), PCIe Gen4 x16, FMC и FMC+ с поддержкой 26 высокоскоростных трансиверов — удобно для сетевых ускорителей, RF‑систем, АЦП‑стендов.
Встроенный USB‑Blaster II. Упрощает программирование и отладку без внешних программаторов.
Готовность к интеграции. Компактный модуль легко устанавливается на собственные несущие платы или используется с референсной Apollo Carrier Board.
Поддержка OpenCL и экосистемы Intel. Ускорение разработки алгоритмов и портирование вычислительных ядер.
Мониторинг питания и температуры. Встроенные датчики помогают контролировать режимы работы и тепловую нагрузку.

Технические характеристики

Параметр	Значение
Производитель	Terasic
FPGA / SoC	Intel Agilex 7 F‑Series SoC FPGA (AGFB014R24B2E2V), 1,4 млн логических элементов; Core Speed Grade ‑2; Transceiver Speed Grade ‑2
Процессорная подсистема (HPS)	ARM Cortex‑A53 (в составе Agilex 7 SoC) для ОС, драйверов и управления
Память	2 независимых банка DDR4 SO‑DIMM с ECC; до 16 ГБ на банк (суммарно до 32 ГБ); частота до 2666 MT/s
Интерфейсы расширения	FMC и FMC+ (поддержка 26 высокоскоростных трансиверов); PCIe Gen4 x16; GPIO
Сетевые и коммуникационные интерфейсы	QSFP28 (100/40/25/10 GbE); Gigabit Ethernet PHY; USB 2.0 OTG; USB‑to‑UART
Программирование и отладка	Встроенный USB‑Blaster II; поддержка JTAG; загрузка через EPCQ/MicroSD
Тактовые подсистемы и синхронизация	Встроенные генераторы/буферы тактовых сигналов для синхронизации трансиверов и системной логики
Питание и тепловыделение	TDP оптимизирован под Agilex 7; пиковая мощность зависит от конфигурации и нагрузки; температурный лимит TLA 55–60 °C
Форм‑фактор	Модуль SoM (125×133 мм) для установки на несущую плату
Совместимые инструменты	Quartus Prime Pro, Platform Designer (Qsys), OpenCL BSP, Signal Tap, HPS‑инструменты для Linux/ARM
Особенности	ECC‑память, датчики температуры и питания, мониторинг состояния системы, поддержка загрузки с MicroSD/EPCQ

Области применения
AI‑ускорители и инференс. Реализация нейросетевых моделей на ПЛИС, предобработка данных, конвейеры вывода и оптимизация под специфику задачи.
Сетевые и телекоммуникационные ускорители. Обработка пакетов, DPI, шифрование/дешифрование, буферизация, коммутация на скоростях до 100 Гбит/с.
HPC и ускорение расчётов. Моделирование, физические симуляции, математические задачи, где FPGA даёт многократный прирост по сравнению с CPU.
Цифровая обработка сигналов и RF‑системы. Потоковая фильтрация, преобразование Фурье, корреляция, работа с высокоскоростными АЦП через FMC/FMC+.
Прототипирование серверных ускорителей. Проверка архитектуры, задержек, пропускной способности и масштабируемости перед переходом к ASIC или промышленным модулям.
Встраиваемые системы реального времени. Системы управления, сбора данных и обработки потоков с детерминированными задержками.
Научные и инженерные стенды. Эксперименты с параллельными алгоритмами, оптимизация конвейеров, тестирование новых вычислительных подходов.
Разработка собственных платформ. Интеграция модуля в собственные несущие платы для создания специализированных устройств и приборов.

Поддержка и интеграция
Модуль полностью интегрируется в экосистему Intel FPGA и встраиваемых ARM‑систем:
Quartus Prime Pro. Для проектирования логики ПЛИС, настройки трансиверов, IP‑ядер и трассировки.
Platform Designer (Qsys). Для построения системной архитектуры, мостов между FPGA и HPS, контроллеров памяти и интерфейсов.
OpenCL BSP. Оптимизированные среды для портирования вычислительных ядер и ускорения разработки алгоритмов.
ARM‑инструменты и Linux. Поддержка кросс‑компиляции, отладки и запуска ОС на HPS для управления и сетевого взаимодействия.
Signal Tap. Для внутрисхемного анализа сигналов, проверки таймингов, задержек и диагностики ошибок.
Референсные проекты и SDK. Готовые примеры инициализации памяти, трансиверов, FMC‑интерфейсов, загрузки системы и взаимодействия HPS‑FPGA.
Для старта удобно использовать комплект Apollo Developer Kit (Apollo Agilex SOM + Apollo Carrier Board): на несущей плате уже есть QSFP+, Thunderbolt 3, PCIe и GPIO, что позволяет сразу тестировать высокоскоростные интерфейсы и пропускную способность.

Комплект поставки (вариант Developer Kit)
В типовой комплект Apollo Developer Kit входят:
модуль Apollo Agilex SOM;
несущая плата Apollo Carrier Board;
крепёжные элементы и стойки;
документация (руководства, схемы, распиновки, рекомендации по подключению и отладке);
гарантийные и сопроводительные документы;
демо‑проекты и примеры кода (Quartus‑проекты, Qsys‑системы, OpenCL‑примеры, скрипты инициализации, примеры загрузки с MicroSD, шаблоны HPS‑FPGA взаимодействия);
кабели и разъёмы, необходимые для базовой конфигурации.
Источники питания, измерительные приборы (осциллограф ≥ нескольких ГГц, логический анализатор), внешние модули (АЦП, RF‑платы, оптические трансиверы) и ПК с ПО в комплект не входят.

Дополнительные аксессуары для полноценной работы
Хост‑ПК с Quartus Prime Pro и OpenCL. Для разработки, моделирования и отладки проектов.
Измерительные приборы: высокоскоростной осциллограф (≥3–6 ГГц), логический анализатор — для анализа дифференциальных сигналов и временных диаграмм.
Внешние модули через FMC/FMC+: АЦП/ЦАП, RF‑платы, оптические трансиверы — для расширения функционала под конкретную задачу.
Система охлаждения. При пиковых нагрузках и длительных тестах может потребоваться активное охлаждение (вентиляторы, радиаторы).
Источники питания. Блок питания с подходящими параметрами для несущей платы и модуля.
Кабели и трансиверы. Медные DAC, оптические модули, кабели для QSFP28, PCIe и других интерфейсов.

Почему стоит использовать Apollo Agilex SOM для прототипирования и промышленных решений
Apollo Agilex SOM даёт готовую высокопроизводительную платформу в компактном модульном исполнении: не нужно проектировать и изготавливать сложную высокоскоростную плату, чтобы начать работать с Agilex 7. Это экономит месяцы разработки и позволяет быстро проверить архитектуру ускорителя, протестировать алгоритмы и оценить реальную пропускную способность и задержки. Для научных и инженерных проектов модуль даёт возможность получить многократный прирост производительности при снижении энергопотребления, а для производителей — быстро интегрировать мощный FPGA‑модуль в собственные устройства.
