Apollo S10 SOM

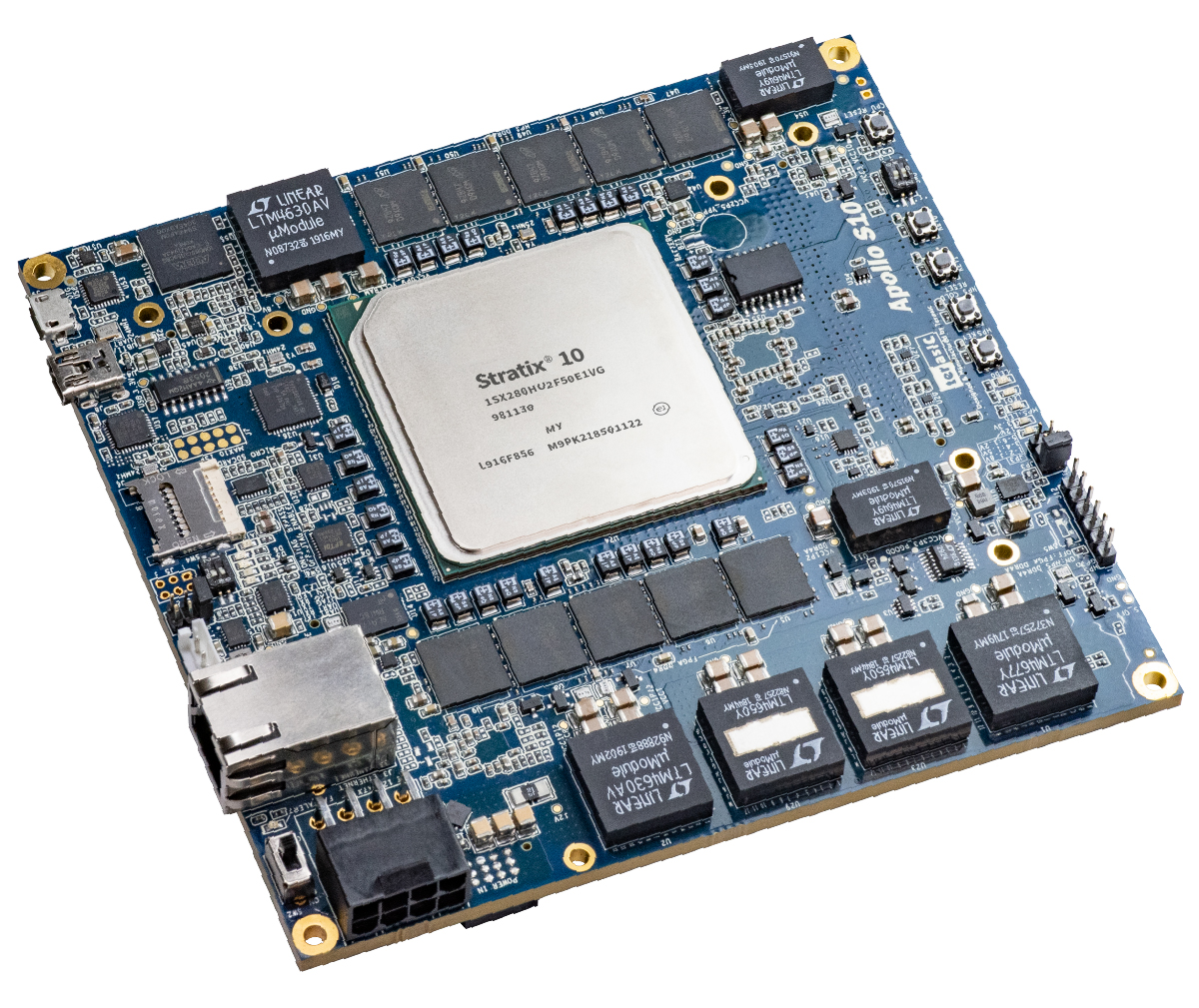

Apollo S10 SOM — это модульное высокопроизводительное решение в форм‑факторе System on Module, объединяющее FPGA Intel Stratix 10 SX и подсистему HPS (Hard Processor System) с ARM‑ядрами. Модуль рассчитан на задачи, где нужны одновременно высокая параллельная производительность ПЛИС и полноценная ОС на процессоре: ускорение расчётов, ИИ‑инференс, цифровая обработка сигналов, сетевые ускорители, моделирование и HPC‑приложения.

Ключевое преимущество Apollo S10 SOM — высокая вычислительная плотность и готовность к интеграции: модуль уже содержит память с ECC, высокоскоростные трансиверы, интерфейсы расширения FMC/FMC+, встроенный программатор и средства мониторинга. Это позволяет быстро встраивать модуль в собственные системы (на несущей плате) и сразу переходить к реализации алгоритмов, не тратя время на разводку критических высокоскоростных цепей.

Модуль особенно эффективен в сценариях, где требуется до 90‑кратного прироста производительности по сравнению с CPU для задач вроде молекулярной динамики, симуляций, машинного обучения и потоковой обработки данных — при одновременном снижении энергопотребления до 70 % относительно альтернативных подходов.

Основные преимущества
Экстремальная вычислительная мощность. Stratix 10 SX с 2,8 млн логических элементов, мощными DSP‑блоками и высокоскоростными трансиверами подходит для сложных конвейеров и ускорителей.
Гибридная архитектура SoC. Сочетание FPGA и ARM‑ядер (HPS) даёт параллельную обработку на ПЛИС плюс управление, ОС, драйверы и сетевой стек на процессоре.
Память с ECC и высокой пропускной способностью. До 64 ГБ DDR4 (2 банка, поддержка ECC) для надёжной буферизации и работы с большими потоками данных.
Гибкое расширение через FMC/FMC+. Поддержка 336 FPGA I/O и 34 высокоскоростных трансиверов позволяет подключать АЦП/ЦАП, RF‑модули, оптические трансиверы и другие специализированные платы.
Встроенный USB‑Blaster II. Упрощает программирование и отладку без внешних программаторов.
Готовность к интеграции. Компактный модуль можно устанавливать на собственные несущие платы или использовать с референсной Apollo Carrier Board.
Поддержка OpenCL и экосистемы Intel. Ускорение разработки алгоритмов и портирование вычислительных ядер.
Мониторинг питания и температуры. Встроенные датчики и система контроля помогают следить за режимами работы и тепловой нагрузкой.

Технические характеристики

Параметр	Значение
Производитель	Terasic
FPGA / SoC	Intel Stratix 10 SX (2,8 млн логических элементов), Core Speed Grade ‑2, Transceiver Speed Grade ‑1
Процессорная подсистема (HPS)	ARM Cortex‑A53 (в составе Stratix 10 SoC) для ОС, драйверов и управления
Память	2 независимых банка DDR4 SDRAM с ECC; до 32 ГБ на банк (суммарно до 64 ГБ), частота до 1066 МГц
Интерфейсы расширения	FMC и FMC+ (поддержка 336 I/O и 34 высокоскоростных трансиверов) для подключения модулей АЦП, RF, оптики и др.
Программирование и отладка	Встроенный USB‑Blaster II; поддержка JTAG, загрузка через EPCQ/MicroSD
Сетевые и коммуникационные интерфейсы	USB 2.0 OTG, USB‑to‑UART, Gigabit Ethernet PHY (для связи HPS с внешним миром)
Питание и тепловыделение	TDP 80 Вт, пиковая мощность до 210 Вт; температурный лимит TLA 55 °C
Форм‑фактор	Модуль SoM (125×133 мм) для установки на несущую плату
Совместимые инструменты	Quartus Prime Pro, Platform Designer (Qsys), OpenCL BSP, Signal Tap, HPS‑инструменты для Linux/ARM
Особенности	ECC‑память, датчики температуры и питания, мониторинг состояния системы, поддержка загрузки с MicroSD/EPCQ

Области применения
HPC и ускорение расчётов. Моделирование, молекулярная динамика, физические симуляции и математические задачи, где FPGA даёт многократный прирост по сравнению с CPU.
ИИ‑ускорители и инференс. Реализация нейросетевых моделей на ПЛИС, предобработка данных, конвейеры вывода и оптимизация под специфику задачи.
Сетевые и телекоммуникационные ускорители. Обработка пакетов, DPI, шифрование/дешифрование, буферизация и коммутация на скоростях десятков Гбит/с.
Цифровая обработка сигналов и RF‑системы. Потоковая фильтрация, преобразование Фурье, корреляция, работа с высокоскоростными АЦП через FMC/FMC+.
Прототипирование серверных ускорителей. Проверка архитектуры, задержек, пропускной способности и масштабируемости перед переходом к ASIC или промышленным модулям.
Встраиваемые системы реального времени. Системы управления, сбора данных и обработки потоков с детерминированными задержками.
Научные и инженерные стенды. Эксперименты с параллельными алгоритмами, оптимизация конвейеров, тестирование новых вычислительных подходов.
Разработка собственных платформ. Интеграция модуля в собственные несущие платы для создания специализированных устройств и приборов.

Поддержка и интеграция
Модуль полностью интегрируется в экосистему Intel FPGA и встраиваемых ARM‑систем:
Quartus Prime Pro. Для проектирования логики ПЛИС, настройки трансиверов, IP‑ядер и трассировки.
Platform Designer (Qsys). Для построения системной архитектуры, мостов между FPGA и HPS, контроллеров памяти и интерфейсов.
OpenCL BSP. Оптимизированные среды для портирования вычислительных ядер и ускорения разработки алгоритмов.
ARM‑инструменты и Linux. Поддержка кросс‑компиляции, отладки и запуска ОС на HPS для управления и сетевого взаимодействия.
Signal Tap. Для внутрисхемного анализа сигналов, проверки таймингов, задержек и диагностики ошибок.
Референсные проекты и SDK. Готовые примеры инициализации памяти, трансиверов, FMC‑интерфейсов, загрузки системы и взаимодействия HPS‑FPGA.
Для старта удобно использовать комплект Apollo Developer Kit (Apollo S10 SOM + Apollo Carrier Board): на несущей плате уже есть QSFP+ (40 Гбит/с), Thunderbolt 3, PCIe Gen3 и GPIO, что позволяет сразу тестировать высокоскоростные интерфейсы и пропускную способность.

Комплект поставки (вариант Developer Kit)
В типовой комплект Apollo Developer Kit входят:
модуль Apollo S10 SOM;
несущая плата Apollo Carrier Board;
крепёжные элементы и стойки;
документация (руководства, схемы, распиновки, рекомендации по подключению и отладке);
гарантийные и сопроводительные документы;
демо‑проекты и примеры кода (Quartus‑проекты, Qsys‑системы, OpenCL‑примеры, скрипты инициализации, примеры загрузки с MicroSD, шаблоны HPS‑FPGA взаимодействия);
кабели и разъёмы, необходимые для базовой конфигурации.
Источники питания, измерительные приборы (осциллограф ≥ нескольких ГГц, логический анализатор), внешние модули (АЦП, RF‑платы, оптические трансиверы) и ПК с ПО в комплект не входят.

Дополнительные аксессуары для полноценной работы
Хост‑ПК с Quartus Prime Pro и OpenCL. Для разработки, моделирования и отладки проектов.
Измерительные приборы: высокоскоростной осциллограф (≥3–6 ГГц), логический анализатор — для анализа дифференциальных сигналов и временных диаграмм.
Внешние модули через FMC/FMC+: АЦП/ЦАП, RF‑платы, оптические трансиверы — для расширения функционала под конкретную задачу.
Система охлаждения. При пиковых нагрузках и длительных тестах может потребоваться активное охлаждение (вентиляторы, радиаторы).
Источники питания. Блок питания с подходящими параметрами для несущей платы и модуля.
Кабели и трансиверы. Медные DAC, оптические модули, кабели для QSFP+, PCIe и других интерфейсов.

Почему стоит использовать Apollo S10 SOM для прототипирования и промышленных решений
Apollo S10 SOM даёт готовую высокопроизводительную платформу в компактном модульном исполнении: не нужно проектировать и изготавливать сложную высокоскоростную плату, чтобы начать работать с Stratix 10. Это экономит месяцы разработки и позволяет быстро проверить архитектуру ускорителя, протестировать алгоритмы и оценить реальную пропускную способность и задержки. Для научных и инженерных проектов модуль даёт возможность получить многократный прирост производительности при снижении энергопотребления, а для производителей — быстро интегрировать мощный FPGA‑модуль в собственные устройства.
