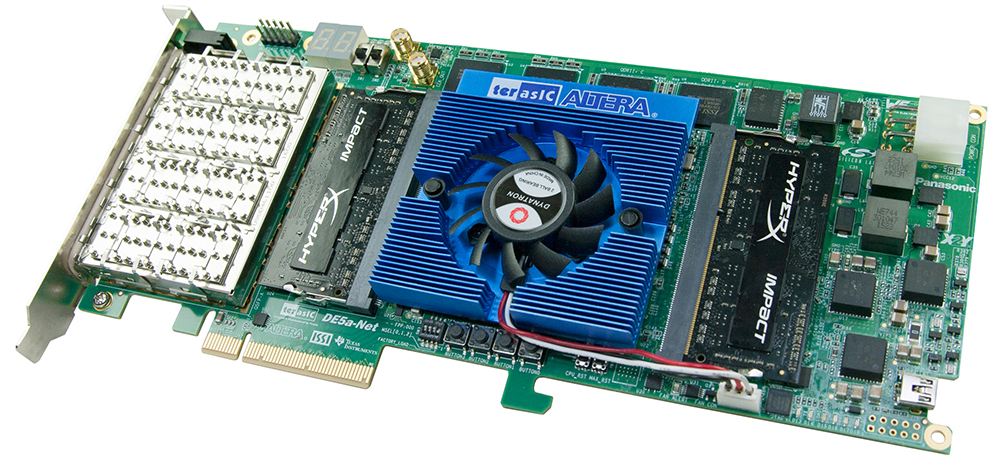

DE5a-Net набор для разработки ПЛИС Arria 10

DE5a‑Net от Terasic — это полноценный набор (development kit) для создания высокопроизводительных решений на ПЛИС. В его основе — FPGA Intel Arria 10 GX (10AX115N), которая сочетает высокую логическую ёмкость, DSP‑блоки и аппаратные трансиверы для высокоскоростной связи. Набор спроектирован под задачи, где критичны пропускная способность, низкая задержка и параллельная обработка: сетевые ускорители, ИИ‑инференс, высокочастотная торговля, потоковая аналитика, криптография, видеообработка.

Ключевая особенность DE5a‑Net — «готовая» высокоскоростная инфраструктура: не нужно проектировать PCIe, QSFP+ или контроллеры памяти — они уже реализованы и протестированы. На плате есть 16 ГБ DDR4 (для больших буферов и наборов данных) и 72 МБ QDRII+ SRAM (для конвейеров с низкой задержкой). Сетевая часть представлена 4 портами QSFP+ (10/40/100 Гбит/с), а связь с хостом — через PCIe Gen3 x8 (до ~7,876 ГБ/с).

В состав набора входят референсные проекты и SDK: базовые тесты памяти, инициализация QSFP+, DMA‑передача по PCIe, примеры обработки пакетов, шаблоны для Intel OpenVINO. Это позволяет быстро проверить ключевые подсистемы и перейти к реализации собственной логики.

Основные преимущества
Готовая высокоскоростная платформа. PCIe, QSFP+, контроллеры памяти уже реализованы: можно сразу заниматься алгоритмами и конвейерами.
Сбалансированная подсистема памяти. DDR4 даёт большой объём для буферов, QDRII+ — низкую задержку и высокую пропускную способность для критических участков конвейера.
Высокая сетевая пропускная способность. 4 QSFP+ порта позволяют строить мультигигабитные узлы, анализаторы трафика, системы захвата пакетов и коммутаторы.
Быстрый канал к хосту. PCIe Gen3 x8 обеспечивает высокую скорость передачи данных между FPGA и CPU при низкой задержке.
Поддержка ИИ‑инструментов. Совместимость с Intel OpenVINO упрощает внедрение нейросетевых моделей и оптимизацию под Arria 10.
Референсные проекты и SDK. Ускоряют проверку ключевых сценариев: память, PCIe, QSFP+, OpenVINO, базовые конвейеры.
Промышленная пригодность. Разъёмы, индикация, JTAG, датчики температуры/напряжения и крепления рассчитаны на стенды, лаборатории и серверные корзины.

Технические характеристики

Параметр	Значение
Производитель	Terasic
FPGA	Intel Arria 10 GX (10AX115N2F45E1SG)
Память DDR4	16 ГБ (2× SO‑DIMM)
QDRII+ SRAM	72 МБ (4 контроллера)
Сетевые интерфейсы	4× QSFP+ (поддержка 10/40/100 Гбит/с)
Интерфейс к хосту	PCIe Gen3 x8 (~7,876 ГБ/с, DMA и MMIO)
Разъёмы и периферия	SMA, GPIO, FMC, HSMC, USB, JTAG (USB‑Blaster II), кнопки, переключатели, светодиоды
Тактовые генераторы	Высокоточные осцилляторы, PLL/фазовая подстройка
Индикация и мониторинг	Светодиоды статуса, датчики температуры, напряжения и тока
Питание	Внешний блок питания (обычно 12–19 В DC)
Совместимые инструменты	Quartus Prime, Platform Designer (Qsys), Intel OpenVINO, SDK для PCIe/QSFP+/памяти, Signal Tap
Форм‑фактор	Плата для настольного стенда или 1U‑корзины

Области применения
Набор подходит для следующих задач:
Сетевые ускорители и обработка пакетов. Фильтрация, классификация, агрегация, DPI, TCAM‑поиск, шифрование/дешифрование, анализ трафика в реальном времени.
ИИ‑ускорители и компьютерное зрение. Инференс нейросетей на FPGA, конвейеры предобработки изображений, буферизация кадров, наложение графики.
Высокочастотная торговля и финансовые расчёты. Алгоритмы с минимальной задержкой, обработка рыночных данных, арбитраж, риск‑менеджмент.
Потоковая обработка данных. ETL‑конвейеры, агрегация, сортировка, хеширование, сжатие потоков с высокой пропускной способностью.
Криптография и безопасность. Ускорение шифрования, хеширования, проверки подписей, генерации случайных чисел.
Научные и инженерные расчёты. Быстрое преобразование Фурье, матричные операции, моделирование физических процессов.
Видео‑ и мультимедиа‑обработка. Декодирование/кодирование, масштабирование, трекинг объектов, анализ сцен.
Прототипирование серверных ускорителей. Проверка архитектуры, производительности, задержек и масштабируемости перед переходом к ASIC или промышленным модулям.

Поддержка и интеграция
Набор полностью интегрируется в экосистему Intel FPGA и HPC‑разработки:
Quartus Prime и Platform Designer (Qsys). Для проектирования логики, настройки IP‑ядер памяти, PCIe, QSFP+ и построения системной архитектуры.
Intel OpenVINO. Для быстрого внедрения нейросетевых моделей и оптимизации под Arria 10.
SDK и API для PCIe. Готовые библиотеки и примеры для DMA‑передачи, MMIO‑доступа, управления буферами и прерываниями.
Signal Tap и System Console. Для внутрисхемного анализа сигналов, отладки конвейеров, проверки задержек и диагностики ошибок.
Референсные проекты и демо. Базовые тесты памяти, инициализация QSFP+, передача пакетов, работа с OpenVINO и типовые конвейеры.
Для старта достаточно подключить питание, соединить плату с хост‑ПК по PCIe (или использовать JTAG), загрузить референсный проект в Quartus и проверить базовые сценарии: инициализацию памяти, DMA‑передачу по PCIe, опрос статусов QSFP+ и мониторинг температур/напряжений.

Комплект поставки (набор для разработки)
В стандартный комплект входят:
плата DE5a‑Net;
крепёжные элементы (стойки, винты, монтажные скобы);
документация (руководство пользователя, схемы, распиновки, рекомендации по подключению и отладке, временные ограничения);
гарантийные и сопроводительные документы;
демо‑проекты и примеры кода (файлы Quartus, IP‑ядра, скрипты инициализации, примеры PCIe‑DMA, QSFP+, памяти, OpenVINO);
USB‑Blaster II (в некоторых комплектациях).
Трансиверы QSFP+, кабели (медные/оптические), внешний блок питания, хост‑ПК с ПО, измерительные приборы (осциллограф ≥1 ГГц, логический анализатор) в комплект не входят.

Дополнительные аксессуары для полноценной работы
QSFP+ трансиверы и кабели (медные DAC или оптические) — для подключения к сетевым устройствам и тестирования пропускной способности.
Хост‑ПК с Quartus Prime и OpenVINO — для разработки, моделирования и отладки проектов.
USB‑Blaster II (если не в комплекте) — для программирования FPGA по JTAG.
Измерительные приборы: осциллограф (≥1 ГГц), логический анализатор — для анализа высокоскоростных сигналов, проверки временных диаграмм и диагностики ошибок.
ПО для анализа трафика (Wireshark и аналоги) — для проверки корректности обработки пакетов и сетевых протоколов.
Серверная корзина или 1U‑корпус — если плата используется в составе законченного устройства или кластера.
Система охлаждения (вентиляторы, радиаторы) — для поддержания температурного режима при длительных нагрузках.

Почему стоит использовать DE5a‑Net как набор для разработки
DE5a‑Net даёт не просто плату, а готовый набор для быстрого прототипирования: в нём уже есть FPGA, память, высокоскоростные интерфейсы и референсные проекты. Это позволяет сразу проверять ключевые сценарии (память, PCIe, QSFP+) и переходить к реализации алгоритмов, не тратя время на проектирование базовой инфраструктуры. Особенно ценно для задач, где важны пропускная способность, задержка и параллелизм: ИИ, сетевые ускорители, финансы, наука, видео.
