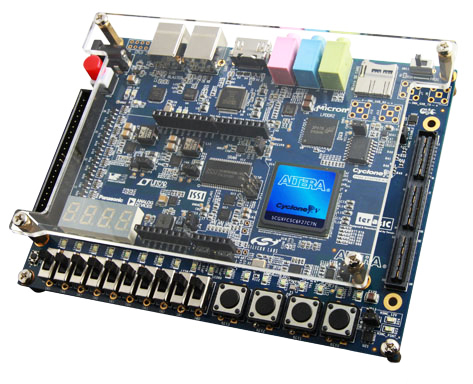

Стартовый комплект Cyclone V GX

Стартовый комплект на базе Cyclone V GX — это сбалансированная платформа для обучения и прототипирования, сочетающая программируемую логику и встроенные высокоскоростные трансиверы. В отличие от «чистых» логических FPGA, версия GX специально ориентирована на задачи с передачей данных: в кристалле есть аппаратные блоки трансиверов, поддерживающие скорости до нескольких Гбит/с и распространённые протоколы (в том числе для PCIe, Ethernet, SerDes).

Ключевое преимущество комплекта — готовность к работе с высокоскоростными интерфейсами «из коробки»: на плате уже есть HSMC (High‑Speed Mezzanine Connector) для подключения модулей АЦП/ЦАП, сетевых карт, RF‑плат, а также Arduino‑совместимый разъём для быстрой интеграции простых датчиков и периферии. Это удобно для учебных проектов и первых прототипов, где важно быстро собрать систему и проверить идею без сложной разводки.

Плата востребована в вузах (лабораторные по FPGA, цифровой схемотехнике, интерфейсам), в R&D (быстрые макеты мостов протоколов, конвертеров, контроллеров), а также в небольших инженерных командах, которым нужна недорогая, но функциональная платформа с трансиверами для отработки высокоскоростных каналов.

Основные преимущества
Трансиверы в кристалле. Аппаратные трансиверные блоки позволяют реализовывать высокоскоростные интерфейсы (SerDes, PCIe, Ethernet) без внешних PHY и с меньшими затратами ресурсов логики.
Гибкая периферия. HSMC даёт возможность подключать специализированные модули; Arduino‑коннектор — быстро подключать датчики и простые устройства.
Аудио‑ и видеовозможности. На плате есть 24‑битный аудиокодек, HDMI/VGA, что удобно для мультимедийных проектов и наглядной демонстрации работы FPGA.
Баланс цены и возможностей. По сравнению с более старшими семействами (Arria, Stratix) Cyclone V GX предлагает хорошую ёмкость логики и трансиверы по доступной цене.
Полная поддержка экосистемы Intel FPGA. Совместимость с Quartus Prime, Platform Designer (Qsys), Nios II, Signal Tap и референсными проектами.
Развитые средства отладки. Встроенный USB‑Blaster, UART‑консоль, кнопки, переключатели, светодиоды и семисегментный индикатор упрощают тестирование и демонстрацию.
Подходит для обучения. Простая архитектура и наличие учебных примеров позволяют быстро освоить проектирование на FPGA, работу с тактовыми доменами, FIFO, конвейерами и интерфейсами.

Технические характеристики

Параметр	Значение
Производитель	Terasic (на базе Intel/Altera Cyclone V GX)
ПЛИС	Intel Cyclone V GX (например, 5CGXFC5C6F27C7N)
Логические элементы	~77 000 LE (зависит от ревизии)
Трансиверы	Аппаратные блоки со скоростями до нескольких Гбит/с (поддержка SerDes‑протоколов)
Память	LPDDR2 (для процессорной подсистемы, если используется Nios II), SRAM, Flash для конфигурации
Интерфейсы связи	Ethernet (в некоторых версиях), UART (USB‑to‑UART), JTAG, GPIO
Видео/аудио	HDMI/VGA (ЦАП), 24‑битный аудиокодек (линейный вход/выход, микрофон)
Разъёмы расширения	HSMC (высокоскоростной), Arduino‑совместимый коннектор
Пользовательские элементы	Кнопки, DIP‑переключатели, светодиоды, семисегментные индикаторы
Питание	Внешний блок питания 12 В; стабилизированные напряжения для FPGA и периферии
Совместимость с ПО	Quartus Prime, Platform Designer, Nios II SOPC Builder, ModelSim/Questa, Signal Tap, референсные проекты и примеры

Области применения
Плата подходит для следующих задач:
Обучение и лабораторные работы. Освоение проектирования на FPGA: синхронные схемы, FIFO, тактовые домены, конвейеры, интерфейсы, работа с Nios II.
Мосты протоколов и конвертеры. Реализация преобразователей между интерфейсами, буферизация и согласование скоростей, обработка пакетов.
Видео‑ и аудиосистемы. Захват, вывод, простая обработка видео/аудио в реальном времени, демонстрация работы конвейеров и параллельных операций.
Управление приводами и датчиками. Подключение моторов, энкодеров, датчиков через Arduino‑коннектор и реализация алгоритмов управления на FPGA.
Прототипирование высокоскоростных каналов. Отработка SerDes, проверка временных диаграмм, тестирование трансиверных блоков с HSMC‑модулями.
Сетевые и коммуникационные модули. Создание простых сетевых узлов, мостов, анализаторов трафика, учебных маршрутизаторов.
Научные и дипломные проекты. Проверка архитектурных решений, сравнение программных и аппаратных реализаций, оценка задержек и пропускной способности.

Поддержка и интеграция
Комплект полностью интегрируется в экосистему Intel FPGA:
Quartus Prime — для синтеза, трассировки, временных ограничений и загрузки конфигурации.
Platform Designer (ранее Qsys) — для построения системной шины, подключения периферии и генерации HDL‑обвязки.
Nios II SOPC Builder — если в проекте требуется процессорное ядро внутри FPGA.
ModelSim/Questa — для функционального и временного моделирования.
Signal Tap и System Console — для внутрисхемного захвата сигналов, чтения регистров и отладки.
Референсные проекты и учебные примеры — готовые дизайны для видео, аудио, HSMC, Arduino‑периферии, позволяющие быстро начать работу.
Для старта достаточно подать питание, подключить ПК по USB (JTAG и UART), загрузить тестовый проект в Quartus и проверить базовые сценарии: «инициализация платы и чтение переключателей», «управление светодиодами и семисегментом», «тест аудиокодека», «проверка HDMI/VGA», «обмен с Arduino‑периферией», «прогон примера с трансивером или SerDes».

Комплект поставки
В стандартный комплект входят:
плата Cyclone V GX Starter Kit;
блок питания 12 В;
кабель USB (для JTAG‑программирования и UART‑консоли);
кабели для видео (HDMI/VGA — в зависимости от комплектации);
документация (руководство пользователя, схемы, распиновки, рекомендации по настройке Quartus и Platform Designer);
гарантийные и сопроводительные документы.
Модули для HSMC, датчики, кабели Ethernet, измерительное оборудование, SD‑карты и ПО в комплект не входят.

Дополнительные аксессуары
Для полноценной работы и расширенного тестирования рекомендуется использовать:
ПК с Quartus Prime и Platform Designer — для разработки, моделирования и отладки проектов.
осциллограф и логический анализатор — для проверки временных диаграмм, сигналов трансиверов и диагностики проблем на шинах.
HSMC‑модули (АЦП, ЦАП, сетевые платы, RF‑адаптеры) — если нужны специализированные задачи с высокоскоростной периферией.
датчики и устройства под Arduino‑коннектор — для быстрого прототипирования систем управления и сбора данных.
сетевое оборудование (коммутатор, генератор трафика) — для тестирования сетевых функций и мостов протоколов.
накопители и карты памяти — если проект требует хранения данных или загрузки конфигураций.

Почему стоит использовать Cyclone V GX для учебных и прототипных проектов
Cyclone V GX даёт оптимальный баланс между стоимостью, логической ёмкостью и наличием высокоскоростных трансиверов — этого достаточно для большинства учебных и начальных промышленных задач. HSMC и Arduino‑коннекторы позволяют гибко расширять функционал, а развитая экосистема инструментов (Quartus, Platform Designer, Nios II) ускоряет переход от идеи к работающему прототипу. Благодаря набору видео‑ и аудиоинтерфейсов плата удобна для наглядной демонстрации результатов, что особенно ценно в образовательных проектах.
