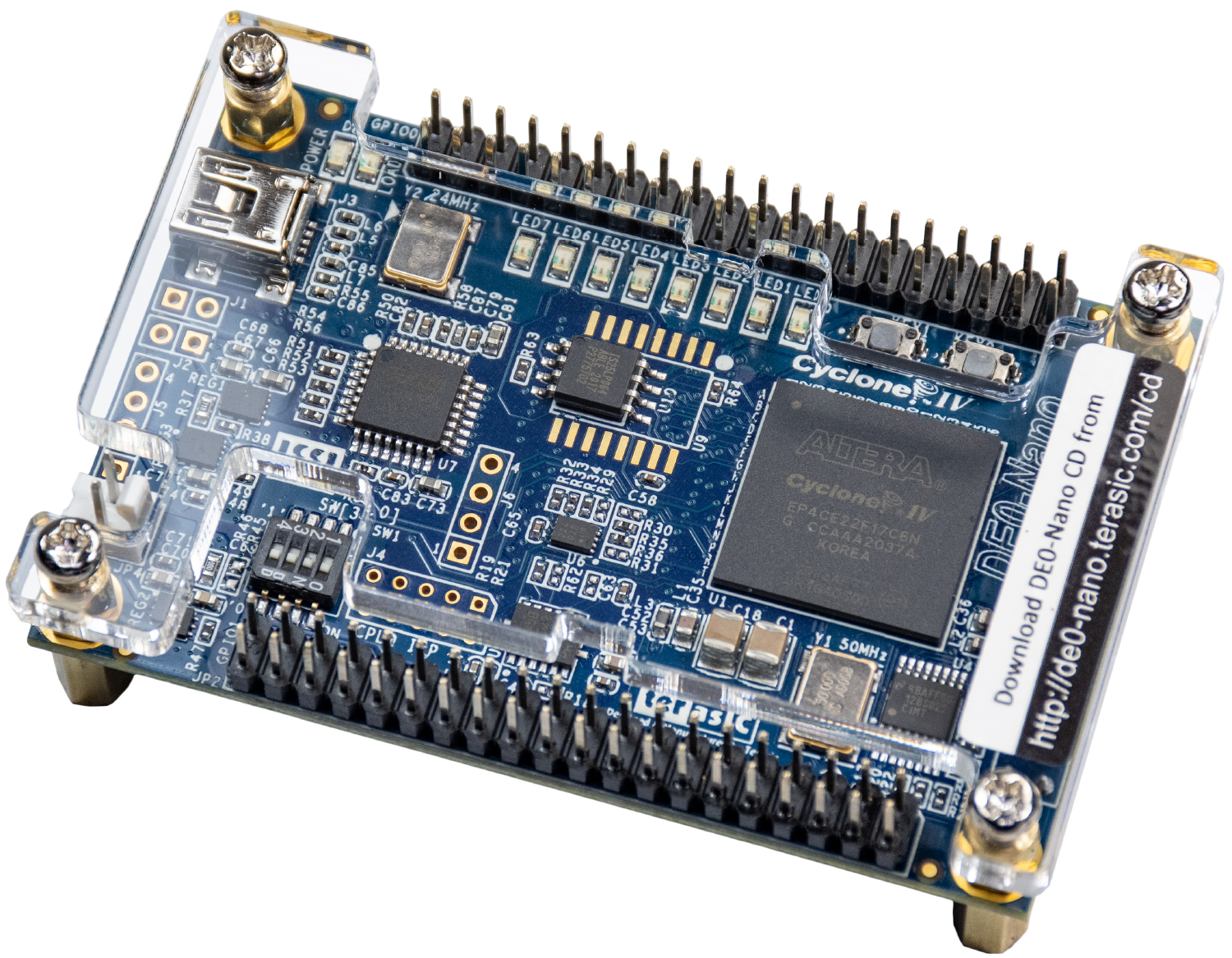

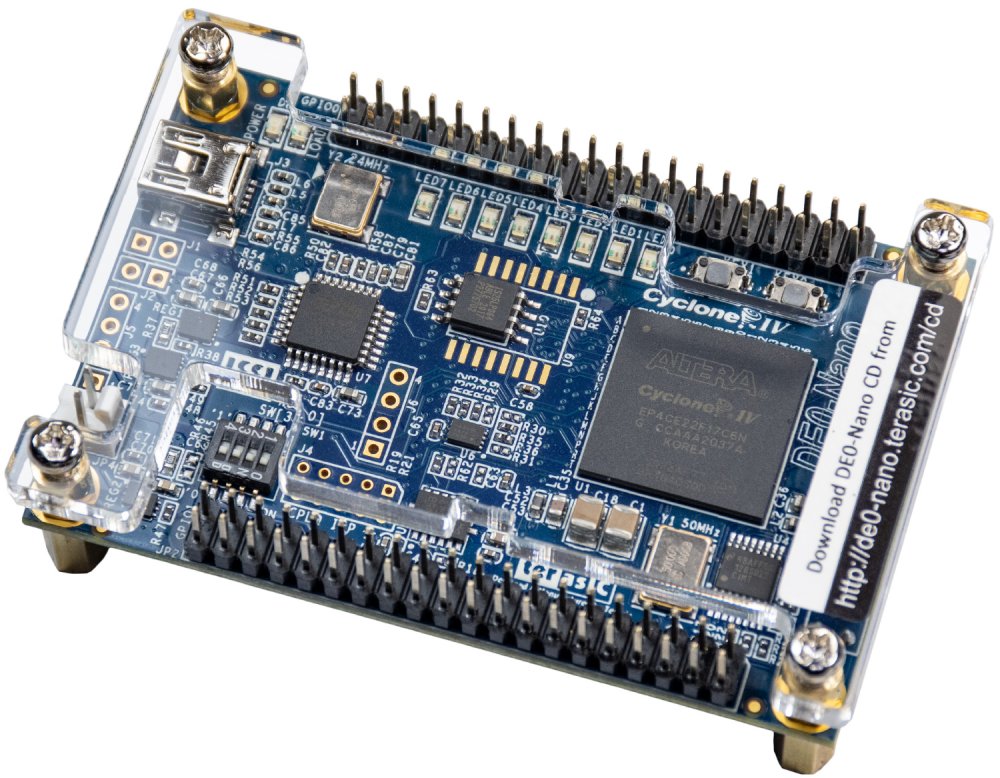

DE0-Nano
DE0‑Nano от Terasic — компактная учебная плата на базе FPGA Intel (Altera) Cyclone IV (22 320 логических элементов) с SDRAM, EEPROM, VGA, кнопками, светодиодами и гибким питанием. Подходит для освоения Verilog/VHDL, цифровой логики, простых интерфейсов и прототипирования — идеальна для студентов, преподавателей и любителей электроники.
Наличие и сроки поставки уточняйте при оформлении заказа. Стоимость актуальна на момент запроса.
DE0-Nano
#PROP_TITLE#
—
#PROP_VALUE#
DE0‑Nano — это «рабочая лошадка» для знакомства с ПЛИС: недорогая, компактная и максимально удобная для старта. В основе — FPGA Intel (Altera) Cyclone IV EP4CE22F17C6N с 22 320 логическими элементами: этого хватает для большинства учебных задач и простых прототипов (счётчики, автоматы, UART, SPI, I2C, базовые видеомодули).
Главная фишка платы для обучения — на ней уже распаяна базовая периферия: SDRAM для буферов и кадров, EEPROM для хранения конфигурации, кнопки и переключатели для ввода, светодиоды для наглядной индикации, VGA‑выход для простых графических проектов. Не нужно собирать стенд с нуля — можно сразу писать код на Verilog или VHDL, синтезировать в Quartus и видеть результат «в железе».
Плата поддерживает три варианта питания: через USB mini‑AB, через внешний 2‑контактный разъём или через 5 В пины — это удобно и для ноутбука, и для автономного стенда. Для расширения есть GPIO‑колодки: к ним подключают датчики, дисплеи, модули и собственные платы.
DE0‑Nano активно используют в вузах для лабораторных по цифровой схемотехнике и основам проектирования на ПЛИС. Для хоббистов и начинающих инженеров это отличный способ пройти путь от «мигающего светодиода» до простого контроллера или видеогенератора и понять, как работают тайминги, трассировка и ограничения FPGA.
Основные преимущества
Минимальный порог входа. Вся базовая периферия уже на плате: не нужно подбирать и подключать память, кнопки, светодиоды.
Компактность. Малый размер и лёгкость делают плату удобной для переносных стендов, кейсов и выездных демонстраций.
Гибкое питание. Три схемы питания позволяют использовать плату в разных сценариях — от ноутбука до автономного устройства.
Достаточный объём логики. 22 320 LE хватает для типичных учебных и любительских задач без избыточной сложности.
Совместимость с Quartus Prime. Стандартная среда разработки Intel FPGA для синтеза, трассировки и загрузки конфигурации.
Расширяемость. GPIO‑колодки дают возможность подключать внешние модули, дисплеи и датчики.
Много готовых примеров. В открытом доступе есть проекты UART, VGA‑контроллеров, SPI/I2C‑мастеров, простых процессоров и автоматов — это сильно ускоряет старт.
Поддержка отладки. Signal Tap и ModelSim позволяют видеть сигналы «внутри» ПЛИС и проверять тайминги.
Технические характеристики
Области применения
Обучение цифровой логике и HDL. Написание и отладка кода на Verilog/VHDL, проектирование мультиплексоров, счётчиков, регистров, конечных автоматов.
Изучение интерфейсов. Реализация UART, SPI, I2C и простых шин, обмен с периферией и EEPROM.
Простые видеопроекты. Генерация тестовых паттернов, вывод примитивной графики на VGA, базовые генераторы сигналов.
Робототехника и встраиваемые системы. Контроллеры моторов, обработка сигналов с датчиков, простые системы управления.
Лабораторные и курсовые работы. Быстрая сборка демонстрационных стендов по цифровой схемотехнике, интерфейсам и основам ПЛИС.
Хобби‑проекты и прототипирование. Логические игры, генераторы, анализаторы сигналов, собственные устройства.
Отработка навыков синтеза и трассировки. Изучение ограничений FPGA (тайминги, ресурсы, частота), оптимизация проектов под конкретную ПЛИС.
Поддержка и интеграция
Плата полностью интегрируется в экосистему Intel FPGA:
Quartus Prime. Основной инструмент для ввода схемы, синтеза, трассировки и загрузки конфигурации в ПЛИС.
ModelSim. Для функциональной и временной симуляции проектов перед загрузкой на плату.
Signal Tap. Встроенный логический анализатор для внутрисхемной отладки сигналов.
Референсные проекты и примеры. Готовые шаблоны UART, VGA, SPI/I2C, конечных автоматов и простых процессоров.
Учебные материалы. Много открытых курсов и лабораторных работ специально под DE0‑Nano.
Для старта достаточно установить Quartus Prime Lite Edition, подключить плату через USB‑Blaster, загрузить простой проект (например, мигание светодиодом) и проверить работу кнопок и индикации.
Комплект поставки (набор для разработки и образования)
В стандартный комплект входят:
плата DE0‑Nano;
крепёжные элементы и стойки (если предусмотрены);
документация (руководство пользователя, схемы, распиновки, рекомендации по подключению и отладке);
гарантийные и сопроводительные документы;
демо‑проекты и примеры кода (Quartus‑проекты, шаблоны Verilog/VHDL, скрипты инициализации, примеры UART/VGA/SPI/I2C).
USB‑Blaster для программирования, кабели, блок питания, хост‑ПК с ПО, измерительные приборы (осциллограф, логический анализатор) в комплект не входят.
Дополнительные аксессуары для полноценной работы
USB‑Blaster (или совместимый JTAG‑программатор) — для загрузки конфигурации в FPGA.
Хост‑ПК с Quartus Prime и ModelSim — для разработки, моделирования и отладки проектов.
VGA‑кабель и монитор — для проверки видеовыхода и отладки графических модулей.
Набор проводов и макетных плат — для быстрого подключения внешних модулей и датчиков.
Измерительные приборы: осциллограф (≥100–200 МГц), логический анализатор — для анализа сигналов и проверки таймингов.
Внешние модули и датчики (через GPIO) — для расширения сценариев (дисплеи, сенсоры, моторы, шилды).
Источник питания (если не используется питание от USB) — для автономных и мобильных проектов.
Почему стоит использовать DE0‑Nano для обучения и первых проектов
DE0‑Nano даёт готовую платформу для практики без необходимости проектировать базовую периферию. Это позволяет сразу переходить к написанию HDL‑кода, синтезу и проверке результатов на реальном железе. Для студентов это быстрый способ понять, как работает ПЛИС, а для инженеров и любителей — удобный инструмент для прототипирования простых устройств и отработки навыков проектирования.
Главная фишка платы для обучения — на ней уже распаяна базовая периферия: SDRAM для буферов и кадров, EEPROM для хранения конфигурации, кнопки и переключатели для ввода, светодиоды для наглядной индикации, VGA‑выход для простых графических проектов. Не нужно собирать стенд с нуля — можно сразу писать код на Verilog или VHDL, синтезировать в Quartus и видеть результат «в железе».
Плата поддерживает три варианта питания: через USB mini‑AB, через внешний 2‑контактный разъём или через 5 В пины — это удобно и для ноутбука, и для автономного стенда. Для расширения есть GPIO‑колодки: к ним подключают датчики, дисплеи, модули и собственные платы.
DE0‑Nano активно используют в вузах для лабораторных по цифровой схемотехнике и основам проектирования на ПЛИС. Для хоббистов и начинающих инженеров это отличный способ пройти путь от «мигающего светодиода» до простого контроллера или видеогенератора и понять, как работают тайминги, трассировка и ограничения FPGA.
Основные преимущества
Минимальный порог входа. Вся базовая периферия уже на плате: не нужно подбирать и подключать память, кнопки, светодиоды.
Компактность. Малый размер и лёгкость делают плату удобной для переносных стендов, кейсов и выездных демонстраций.
Гибкое питание. Три схемы питания позволяют использовать плату в разных сценариях — от ноутбука до автономного устройства.
Достаточный объём логики. 22 320 LE хватает для типичных учебных и любительских задач без избыточной сложности.
Совместимость с Quartus Prime. Стандартная среда разработки Intel FPGA для синтеза, трассировки и загрузки конфигурации.
Расширяемость. GPIO‑колодки дают возможность подключать внешние модули, дисплеи и датчики.
Много готовых примеров. В открытом доступе есть проекты UART, VGA‑контроллеров, SPI/I2C‑мастеров, простых процессоров и автоматов — это сильно ускоряет старт.
Поддержка отладки. Signal Tap и ModelSim позволяют видеть сигналы «внутри» ПЛИС и проверять тайминги.
Технические характеристики
| Параметр | Значение |
|---|---|
| Производитель | Terasic |
| FPGA | Intel (Altera) Cyclone IV EP4CE22F17C6N (22 320 LE, 594 кбит встроенной памяти, 66 умножителей 18×18, 4 PLL) |
| Память SDRAM | 32 МБ (буферы, кадры, очереди) |
| Память EEPROM | 2 КБ I2C EEPROM (хранение конфигурации, калибровок, таблиц) |
| Тактовый генератор | Осциллятор 50 МГц |
| Видеовыход | VGA (простые графические проекты, тестовые паттерны) |
| Пользовательские элементы | 8 светодиодов, 2 кнопки, 4 DIP‑переключателя |
| Интерфейсы расширения | 2× 40‑пиновые GPIO‑колодки для внешних модулей |
| Питание | 3 варианта: USB mini‑AB, внешний 2‑pin разъём, 5 В пины |
| Программирование | JTAG (требуется USB‑Blaster или совместимый программатор) |
| Совместимые инструменты | Quartus Prime (включая Lite Edition), ModelSim (бесплатная версия), Signal Tap |
| Форм‑фактор | Компактная плата для лабораторных стендов и переносных проектов |
Области применения
Обучение цифровой логике и HDL. Написание и отладка кода на Verilog/VHDL, проектирование мультиплексоров, счётчиков, регистров, конечных автоматов.
Изучение интерфейсов. Реализация UART, SPI, I2C и простых шин, обмен с периферией и EEPROM.
Простые видеопроекты. Генерация тестовых паттернов, вывод примитивной графики на VGA, базовые генераторы сигналов.
Робототехника и встраиваемые системы. Контроллеры моторов, обработка сигналов с датчиков, простые системы управления.
Лабораторные и курсовые работы. Быстрая сборка демонстрационных стендов по цифровой схемотехнике, интерфейсам и основам ПЛИС.
Хобби‑проекты и прототипирование. Логические игры, генераторы, анализаторы сигналов, собственные устройства.
Отработка навыков синтеза и трассировки. Изучение ограничений FPGA (тайминги, ресурсы, частота), оптимизация проектов под конкретную ПЛИС.
Поддержка и интеграция
Плата полностью интегрируется в экосистему Intel FPGA:
Quartus Prime. Основной инструмент для ввода схемы, синтеза, трассировки и загрузки конфигурации в ПЛИС.
ModelSim. Для функциональной и временной симуляции проектов перед загрузкой на плату.
Signal Tap. Встроенный логический анализатор для внутрисхемной отладки сигналов.
Референсные проекты и примеры. Готовые шаблоны UART, VGA, SPI/I2C, конечных автоматов и простых процессоров.
Учебные материалы. Много открытых курсов и лабораторных работ специально под DE0‑Nano.
Для старта достаточно установить Quartus Prime Lite Edition, подключить плату через USB‑Blaster, загрузить простой проект (например, мигание светодиодом) и проверить работу кнопок и индикации.
Комплект поставки (набор для разработки и образования)
В стандартный комплект входят:
плата DE0‑Nano;
крепёжные элементы и стойки (если предусмотрены);
документация (руководство пользователя, схемы, распиновки, рекомендации по подключению и отладке);
гарантийные и сопроводительные документы;
демо‑проекты и примеры кода (Quartus‑проекты, шаблоны Verilog/VHDL, скрипты инициализации, примеры UART/VGA/SPI/I2C).
USB‑Blaster для программирования, кабели, блок питания, хост‑ПК с ПО, измерительные приборы (осциллограф, логический анализатор) в комплект не входят.
Дополнительные аксессуары для полноценной работы
USB‑Blaster (или совместимый JTAG‑программатор) — для загрузки конфигурации в FPGA.
Хост‑ПК с Quartus Prime и ModelSim — для разработки, моделирования и отладки проектов.
VGA‑кабель и монитор — для проверки видеовыхода и отладки графических модулей.
Набор проводов и макетных плат — для быстрого подключения внешних модулей и датчиков.
Измерительные приборы: осциллограф (≥100–200 МГц), логический анализатор — для анализа сигналов и проверки таймингов.
Внешние модули и датчики (через GPIO) — для расширения сценариев (дисплеи, сенсоры, моторы, шилды).
Источник питания (если не используется питание от USB) — для автономных и мобильных проектов.
Почему стоит использовать DE0‑Nano для обучения и первых проектов
DE0‑Nano даёт готовую платформу для практики без необходимости проектировать базовую периферию. Это позволяет сразу переходить к написанию HDL‑кода, синтезу и проверке результатов на реальном железе. Для студентов это быстрый способ понять, как работает ПЛИС, а для инженеров и любителей — удобный инструмент для прототипирования простых устройств и отработки навыков проектирования.
