DE1-SoC-MTL2

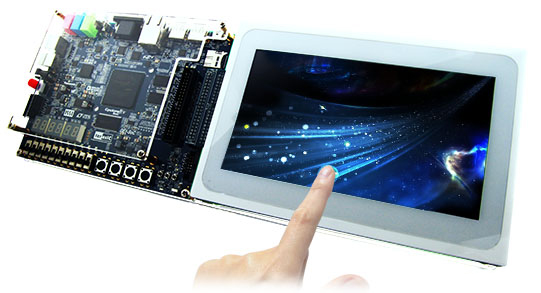

DE1‑SoC‑MTL2 — это комплект для разработки систем на кристалле (SoC), объединяющий в одной плате ПЛИС и двухъядерный ARM‑процессор в едином чипе Intel Cyclone V SoC. Особенность набора — встроенный 7‑дюймовый TFT‑дисплей с 5‑точечным ёмкостным мультитачем: он подключается через адаптер к GPIO‑разъёму платы и позволяет сразу создавать интерактивные HMI‑интерфейсы (меню, слайдеры, жесты) без внешней периферии.

Архитектура SoC даёт два независимых вычислительных домена:

HPS (Hard Processor System) — ARM‑ядро (Linux, драйверы, GUI, сетевые задачи, файловая система).
FPGA — аппаратная реализация ускорителей, интерфейсов, конвейеров, обработки сигналов, видео и т. д.
В комплекте идёт Board Support Package (BSP) с образом Linux (LXDE), библиотеками Qt с поддержкой тачскрина и примерами проектов для Quartus/Qsys. Это позволяет быстро запустить графический интерфейс на ARM и связать его с логикой на FPGA через быстрые каналы (AXI, Avalon‑MM, прерывания).

Набор особенно популярен в образовании: студенты изучают взаимодействие ARM и FPGA, работу с Linux на встраиваемых системах, создание GUI и аппаратное ускорение задач. Для инженеров это удобная платформа для прототипирования HMI, мультимедиа, систем сбора данных и управления.

Основные преимущества
Единая SoC‑платформа. Не нужно проектировать мост между CPU и FPGA — он уже встроен (AXI/Avalon), а синхронизация и обмен данными оптимизированы на уровне кристалла.
Готовый мультисенсорный интерфейс. 7‑дюймовый экран с поддержкой 5 одновременных касаний и жестов позволяет сразу делать интерактивные панели без внешних мониторов и мышей.
Два вычислительных домена. ARM для ОС, драйверов и GUI; FPGA для высокоскоростной обработки, интерфейсов и параллельных конвейеров.
Богатая периферия «из коробки». HDMI, Ethernet, SATA, USB, CAN, RS‑232, АЦП, G‑сенсор, TV‑декодер и др. позволяют подключать реальные устройства и датчики.
Поддержка Linux и Qt. Образ LXDE Linux и прекомпилированные библиотеки Qt ускоряют разработку GUI и работу с тачскрином.
Референсные проекты и BSP. Готовые примеры для FPGA‑контроллеров дисплея и тачскрина, драйверы Linux, шаблоны Qsys и кросс‑компиляция экономят время на старте.
Учебная и прикладная пригодность. Подходит для лабораторных работ, курсовых, прототипов промышленных панелей, мультимедиа, систем видеонаблюдения и сбора данных.

Технические характеристики

Параметр	Значение
Производитель	Terasic
FPGA / SoC	Intel (Altera) Cyclone V SoC (5CSEMA5F31C6N): ПЛИС + двухъядерный ARM Cortex‑A9 (HPS)
Память HPS (ARM)	DDR3 SDRAM 1 ГБ (для Linux, приложений, буферов)
Память FPGA	64 МБ SDRAM (для буферов и конвейеров на ПЛИС)
Дисплей	7‑дюймовый TFT LCD, разрешение 800×600, RGB, 5‑точечный ёмкостный мультитач
Интерфейсы	HDMI, Gigabit Ethernet, SATA, 2× USB 2.0, microSD, CAN, RS‑232, GPIO, HSMC
Аналоговые входы	8‑канальный 12‑битный АЦП (до 1 MSPS) для датчиков и сигналов
Датчики	G‑сенсор (акселерометр) на плате
Видеовход	TV‑декодер (NTSC/PAL/SECAM) и разъём Video‑In
Аудио	24‑битный кодек (вход/выход)
Разъёмы и элементы управления	Кнопки, переключатели, светодиоды, SMA‑порты для ВЧ‑сигналов
Питание	12 В DC через стандартный разъём
Индикация и мониторинг	Светодиоды статуса, кнопки сброса и конфигурации, датчики температуры
Совместимые инструменты	Quartus Prime, Platform Designer (Qsys), ARM DS‑5/DS‑6, кросс‑компиляторы, Signal Tap
Форм‑фактор	Настольная плата для лабораторных стендов и прототипов

Области применения
Набор подходит для следующих задач:
Обучение SoC и FPGA. Изучение архитектуры Cyclone V SoC, взаимодействия ARM и ПЛИС, AXI‑интерфейсов, работы с Linux на встраиваемых системах.
Разработка HMI‑панелей. Создание графических интерфейсов с мультитачем (меню, графики, статусы) на Qt и связь с аппаратными модулями на FPGA.
Мультимедиа и видео. Работа с TV‑входом, HDMI‑выходом, аудиокодеком, декодированием и базовой обработкой видео.
Сбор и обработка данных. Подключение датчиков через АЦП и G‑сенсор, аппаратное усреднение, фильтрация и передача данных в ARM.
Системы управления и автоматизации. Реализация быстрых контуров управления на FPGA и логики верхнего уровня на ARM с сетевым интерфейсом.
Прототипирование промышленных панелей. Проверка концепции панели оператора с тачскрином, сетевыми и полевыми интерфейсами (CAN, RS‑232).
Сетевые встраиваемые решения. Работа с Ethernet, реализация протоколов, веб‑интерфейсов и удалённого мониторинга.
Лабораторные и курсовые проекты. Быстрая сборка демонстрационных стендов по цифровой обработке, интерфейсам и встраиваемым системам.

Поддержка и интеграция
Плата полностью интегрируется в экосистему Intel FPGA и встраиваемых ARM‑систем:
Quartus Prime и Platform Designer (Qsys). Для проектирования логики на FPGA, настройки мостов AXI/Avalon, контроллеров дисплея и тачскрина.
ARM‑инструменты и кросс‑компиляция. Поддержка DS‑5/DS‑6 и GNU‑компиляторов для сборки Linux‑приложений и драйверов.
Linux BSP от Terasic. Готовый образ с LXDE, драйверами тачскрина, библиотекой Qt и примерами.
Signal Tap и System Console. Для внутрисхемной отладки, анализа шин, проверки таймингов и диагностики ошибок.
Референсные проекты. Контроллер VGA/LCD, контроллер тачскрина на FPGA, примеры обмена через AXI, шаблоны для HPS‑FPGA взаимодействия.
Для старта достаточно вставить microSD‑карту с образом Linux, подключить питание 12 В, загрузить систему и проверить базовые сценарии: вывод изображения на экран, чтение касаний, опрос датчиков, передачу данных между ARM и FPGA.

Комплект поставки (набор для разработки)
В стандартный комплект входят:
плата DE1‑SoC;
модуль 7‑дюймового мультисенсорного LCD (MTL2);
адаптер ITG (IDE‑to‑GPIO) для подключения экрана к плате;
крепёжные элементы и стойки;
документация (руководство пользователя, схемы, распиновки, рекомендации по подключению и отладке);
гарантийные и сопроводительные документы;
microSD‑карта 4 ГБ с предустановленным образом Linux LXDE (в некоторых комплектациях);
демо‑проекты и примеры кода (Quartus‑проекты, Qsys‑системы, исходники Qt‑приложений, скрипты инициализации, драйверы тачскрина).
HDMI‑кабель, сетевой кабель, блок питания 12 В, хост‑ПК с ПО, измерительные приборы (осциллограф, логический анализатор) в комплект не входят.

Дополнительные аксессуары для полноценной работы
HDMI‑кабель — для вывода изображения на внешний монитор при отладке.
Сетевой кабель и коммутатор — для тестирования Ethernet и сетевых приложений.
Хост‑ПК с Quartus Prime и ARM‑инструментами — для разработки, моделирования и отладки проектов.
USB‑Blaster (если не используется загрузка с SD‑карты) — для программирования FPGA по JTAG.
Измерительные приборы: осциллограф (≥200 МГц), логический анализатор — для анализа сигналов АЦП, GPIO, шин и временных диаграмм.
Внешние датчики и модули (через GPIO/CAN/RS‑232) — для расширения сценариев сбора данных и автоматизации.
Источники видеосигнала (TV‑бокс, камера с композитным выходом) — для проверки TV‑декодера и обработки видео.

Почему стоит использовать DE1‑SoC‑MTL2 для обучения и прототипирования
DE1‑SoC‑MTL2 даёт готовую платформу для изучения и реализации SoC‑систем: здесь уже есть ARM, FPGA, мультисенсорный экран, интерфейсы и Linux. Это позволяет сразу переходить к прикладным задачам — GUI, обработке данных, мультимедиа и управлению, — не тратя время на разводку плат и подбор периферии. Особенно ценно для учебных курсов по FPGA, встраиваемым системам и HMI: студенты быстро видят результат на экране и понимают, как ARM и ПЛИС работают вместе.
