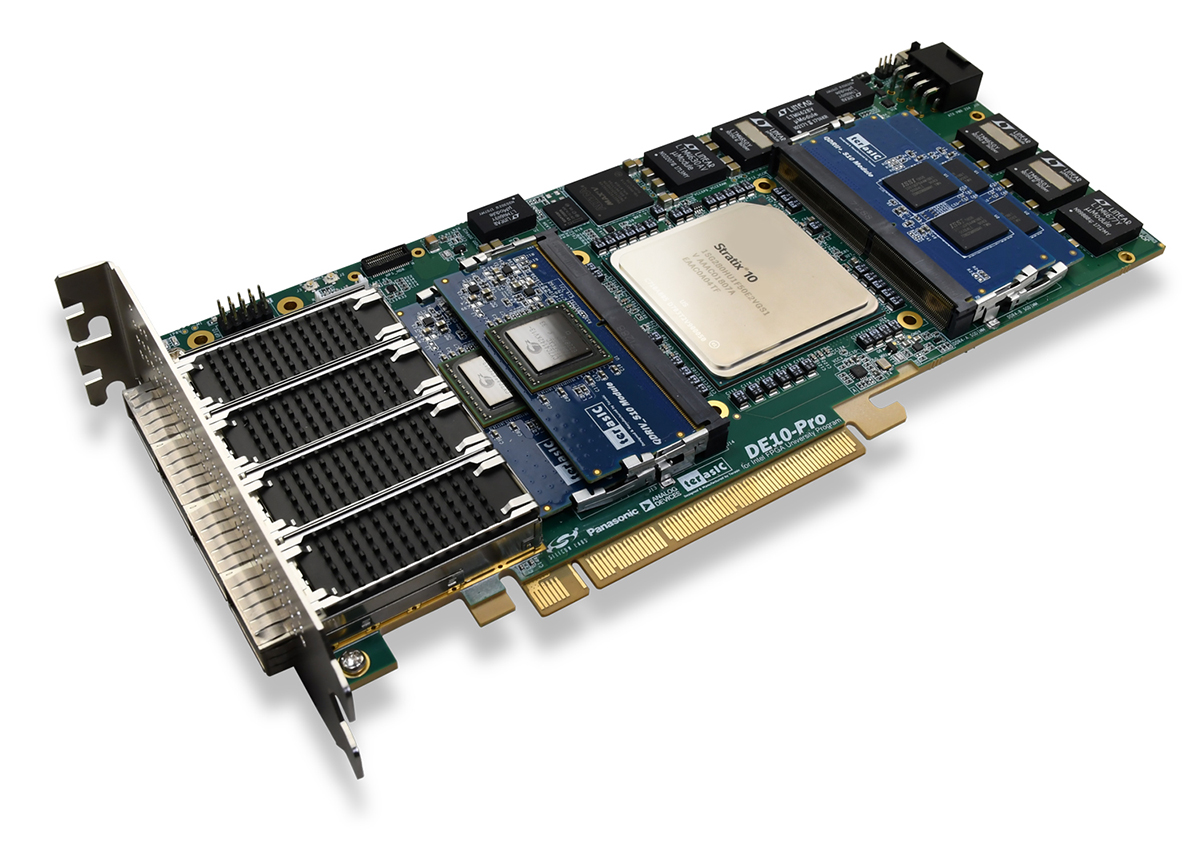

DE10-Pro

DE10‑Pro — флагманский набор для разработки на ПЛИС от Terasic на базе высокопроизводительной FPGA Intel Stratix 10. Плата ориентирована на задачи, где критичны максимальная пропускная способность, параллелизм и низкая задержка: ускорение ИИ‑алгоритмов, сетевая обработка на скоростях до сотен гигабит, высокопроизводительные вычисления, видеообработка и прототипирование серверных ускорителей.

Ключевое преимущество DE10‑Pro — сбалансированная инфраструктура «из коробки»: высокоскоростные сетевые интерфейсы (QSFP‑DD), несколько слотов PCIe Gen4 для расширения и связи с хостом, видеовыходы для визуализации результатов, большой объём памяти DDR4 и развитая периферия. На плате уже реализованы и протестированы сложные высокоскоростные тракты (дифференциальные пары, согласование, тактовые подсистемы), что позволяет сразу переходить к реализации алгоритмов, не тратя месяцы на разводку и отладку интерфейсов.

В комплект входят референсные проекты и SDK: базовые тесты памяти, инициализация сетевых портов, DMA‑передача по PCIe, примеры обработки пакетов, шаблоны для Intel OpenVINO и видеоконвейеров. Это существенно ускоряет проверку ключевых подсистем и запуск первых сценариев.

Основные преимущества
Экстремальная вычислительная мощность. FPGA Intel Stratix 10 сочетает высокую логическую ёмкость, мощные DSP‑блоки и аппаратные трансиверы — идеально для сложных конвейеров и ускорителей.
Высокоскоростные сетевые интерфейсы. 2 порта QSFP‑DD поддерживают скорости до 400 Гбит/с — можно строить мультигигабитные узлы, анализаторы трафика, системы захвата пакетов и коммутаторы.
Быстрый канал к хосту и расширения. 4 слота PCIe Gen4 дают высокую пропускную способность и гибкость для подключения ускорителей, накопителей и сетевых карт.
Развитая подсистема памяти. 8 ГБ DDR4 достаточно для буферизации больших потоков данных и реализации сложных структур в алгоритмах.
Видеоинтерфейсы для отладки и визуализации. HDMI и DisplayPort позволяют выводить результаты обработки (кадры, графики, статусы) напрямую на монитор — удобно для видео‑ и AV‑проектов.
Богатая периферия. USB 3.0, Ethernet, SATA, microSD, GPIO, SMA и другие разъёмы упрощают подключение внешних устройств и датчиков.
Поддержка ИИ‑инструментов. Совместимость с Intel OpenVINO ускоряет внедрение нейросетевых моделей и оптимизацию под Stratix 10.
Референсные проекты и SDK. Готовые блоки для памяти, PCIe, QSFP‑DD, OpenVINO, видео и типовых конвейеров сокращают время на старт.
Промышленная пригодность. Разъёмы, индикация, датчики температуры/напряжения, крепления и система охлаждения рассчитаны на стенды, лаборатории и серверные корзины.

Технические характеристики

Параметр	Значение
Производитель	Terasic
FPGA	Intel Stratix 10 (высокая логическая ёмкость, DSP, аппаратные трансиверы)
Память DDR4	8 ГБ (оптимизирована для высокой пропускной способности и буферизации данных)
Сетевые интерфейсы	2× QSFP‑DD (поддержка скоростей до 400 Гбит/с)
Интерфейсы расширения и хоста	4× PCIe Gen4 (высокая пропускная способность для ускорителей и связи с CPU)
Видеовыходы	HDMI, DisplayPort (для вывода изображений, кадров, статусов и графиков)
Разъёмы и периферия	USB 3.0, Gigabit Ethernet, SATA, слот microSD, GPIO, SMA, кнопки, переключатели, светодиоды
Тактовые генераторы	Высокоточные осцилляторы, PLL/фазовая подстройка для синхронизации высокоскоростных интерфейсов
Индикация и мониторинг	Светодиоды статуса, датчики температуры, напряжения и тока
Питание	Через стандартный блок питания ATX (или специализированный источник)
Совместимые инструменты	Quartus Prime, Platform Designer (Qsys), Intel OpenVINO, SDK для PCIe/QSFP‑DD/памяти, Signal Tap
Форм‑фактор	Плата для настольного стенда или 1U‑корзины (крепления и разъёмы под промышленное применение)

Области применения
Набор подходит для следующих задач:
ИИ‑ускорители и компьютерное зрение. Инференс нейросетей на FPGA, конвейеры предобработки изображений, буферизация кадров, наложение графики и трекинг объектов.
Сетевые ускорители и обработка трафика. Фильтрация, классификация, агрегация, DPI, TCAM‑поиск, шифрование/дешифрование, анализ трафика в реальном времени на скоростях до 400 Гбит/с.
Высокопроизводительные вычисления. Быстрое преобразование Фурье, матричные операции, моделирование физических процессов, потоковая аналитика и ETL‑конвейеры.
Видео‑ и мультимедиа‑обработка. Декодирование/кодирование, масштабирование, цветокоррекция, наложение эффектов, анализ сцен и вывод результатов на HDMI/DisplayPort.
Прототипирование серверных ускорителей. Проверка архитектуры, производительности, задержек и масштабируемости перед переходом к ASIC или промышленным модулям.
Системы захвата и стриминга. Захват высокоскоростных потоков, предварительная обработка и передача по сети или на другой интерфейс.
Научные и инженерные расчёты. Реализация сложных математических алгоритмов с параллельной обработкой и минимальной задержкой.
Тестовые и измерительные стенды. Генерация тестовых паттернов, анализ временных диаграмм, проверка совместимости и устойчивости к помехам.

Поддержка и интеграция
Плата полностью интегрируется в экосистему Intel FPGA и HPC‑разработки:
Quartus Prime и Platform Designer (Qsys). Для проектирования логики, настройки IP‑ядер памяти, PCIe, QSFP‑DD и построения системной архитектуры.
Intel OpenVINO. Для быстрого внедрения нейросетевых моделей и оптимизации под Stratix 10.
SDK и API для PCIe и сетевых интерфейсов. Готовые библиотеки и примеры для DMA‑передачи, MMIO‑доступа, управления буферами и прерываниями.
Signal Tap и System Console. Для внутрисхемного анализа сигналов, отладки конвейеров, проверки задержек и диагностики ошибок.
Референсные проекты и демо. Базовые тесты памяти, инициализация QSFP‑DD, передача пакетов, работа с OpenVINO, видеоконвейеры и типовые сценарии.
Для старта достаточно подключить питание, соединить плату с хост‑ПК (через PCIe или использовать JTAG), загрузить референсный проект в Quartus и проверить базовые сценарии: инициализацию памяти, DMA‑передачу по PCIe, опрос статусов QSFP‑DD и вывод тестового изображения на HDMI/DisplayPort.

Комплект поставки (набор для разработки)
В стандартный комплект входят:
плата DE10‑Pro;
крепёжные элементы (стойки, винты, монтажные скобы);
документация (руководство пользователя, схемы, распиновки, рекомендации по подключению и отладке, временные ограничения);
гарантийные и сопроводительные документы;
демо‑проекты и примеры кода (файлы Quartus, IP‑ядра, скрипты инициализации, примеры PCIe‑DMA, QSFP‑DD, памяти, OpenVINO, видеоконвейеров);
USB‑Blaster (в некоторых комплектациях).
QSFP‑DD трансиверы и кабели (медные DAC или оптические), внешний блок питания ATX, хост‑ПК с ПО, измерительные приборы (осциллограф ≥1–2 ГГц, логический анализатор) в комплект не входят.

Дополнительные аксессуары для полноценной работы
QSFP‑DD трансиверы и кабели (медные DAC или оптические) — для подключения к сетевым устройствам и тестирования пропускной способности до 400 Гбит/с.
Хост‑ПК с Quartus Prime и OpenVINO — для разработки, моделирования и отладки проектов.
USB‑Blaster (если не в комплекте) — для программирования FPGA по JTAG.
Измерительные приборы: осциллограф (≥1–2 ГГц), логический анализатор — для анализа высокоскоростных сигналов, проверки временных диаграмм и диагностики ошибок.
ПО для анализа трафика (Wireshark и аналоги) — для проверки корректности обработки пакетов и сетевых протоколов.
Серверная корзина или 1U‑корпус — если плата используется в составе законченного устройства или кластера.
Система охлаждения (вентиляторы, радиаторы) — для поддержания температурного режима при длительных нагрузках и высоких скоростях.
Мониторы с HDMI/DisplayPort — для отладки видеоконвейеров, визуализации кадров и статусов.

Почему стоит использовать DE10‑Pro как набор для разработки
DE10‑Pro даёт готовую платформу с экстремальной вычислительной мощностью и сбалансированной инфраструктурой: не нужно самостоятельно проектировать PCIe Gen4, QSFP‑DD или контроллеры памяти — ключевые подсистемы уже реализованы и протестированы. Это позволяет сосредоточиться на алгоритмах, конвейерах и оптимизации производительности. Особенно ценно для задач ИИ, сетевой обработки на сотнях гигабит, видеообработки и научных расчётов, где важны пропускная способность, задержка и параллелизм.
