DE2-115

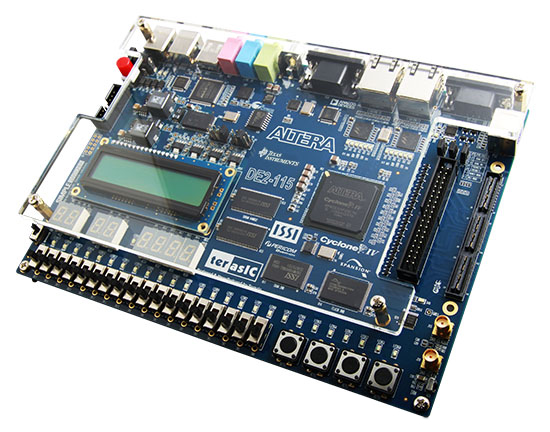

DE2‑115 (Terasic DE2‑115) — классическая плата для обучения и прототипирования на ПЛИС, построенная на базе Altera Cyclone IV E с 115 000 логических элементов. Это «золотая середина» для студентов и инженеров: достаточно ресурсов для серьёзных проектов, но при этом понятная архитектура и большой набор готовых интерфейсов.

Ключевое преимущество DE2‑115 — максимальная наглядность результатов: видео‑ и аудиовыходы позволяют сразу видеть и слышать работу FPGA‑дизайна (например, генерацию видео, обработку звука, визуализацию данных). Наличие HSMC‑разъёма даёт возможность подключать высокоскоростные модули (АЦП, сетевые платы и т. п.), а Arduino‑совместимый или универсальный расширитель (в зависимости от ревизии) упрощает работу с датчиками и простой периферией.

Плата широко используется в вузах (лабораторные по цифровой схемотехнике, Verilog/VHDL, интерфейсам, Nios II), в R&D (быстрые макеты контроллеров, мостов, DSP‑блоков) и в любительских проектах, где важно быстро получить работающий прототип с понятной индикацией.

Основные преимущества
Оптимальная ёмкость логики. 115 000 LE — достаточно для сложных конвейеров, FIFO, небольших процессорных подсистем Nios II и мультимедийной обработки.
Богатая мультимедийная периферия. HDMI и VGA позволяют выводить результаты работы FPGA на экран; аудиокодек — работать со звуком и демонстрировать обработку сигналов.
Сетевые и накопительные интерфейсы. Ethernet и слот SD‑карты дают возможность строить проекты с сетевым обменом и хранением данных.
Гибкое расширение через HSMC. Подключение высокоскоростных модулей (АЦП/ЦАП, RF‑платы, сетевые интерфейсы) для специализированных задач.
Наглядные средства отладки. Кнопки, переключатели, светодиоды, семисегментные индикаторы и 16×2 LCD‑модуль позволяют быстро проверять состояния и отображать промежуточные данные без сложных средств отладки.
Полная поддержка экосистемы Intel FPGA. Совместимость с Quartus Prime, Platform Designer, Nios II, Signal Tap, референсными проектами и примерами.
Баланс цены и возможностей. По сравнению с более дорогими платами (Stratix, Agilex) DE2‑115 предлагает отличный набор интерфейсов и ресурсов для учебных и прототипных задач.

Технические характеристики

Параметр	Значение
Производитель	Terasic
ПЛИС	Altera Cyclone IV E EP4CE115F29C7N (115 000 LE)
Память	128 МБ SDRAM, Flash‑память для конфигурации, слот SD‑карты
Видео/аудио	HDMI, VGA, 24‑битный аудиокодек (вход/выход)
Интерфейсы связи	Ethernet 10/100, UART (USB‑to‑UART), JTAG (USB‑Blaster)
Разъёмы расширения	HSMC (высокоскоростной), 40‑пиновый расширитель с диодной защитой, GPIO
Дисплей	16×2 символьный LCD‑модуль
Пользовательские элементы	Кнопки, DIP‑переключатели, светодиоды, семисегментные индикаторы
Питание	Внешний блок питания (обычно 12 В)
Совместимость с ПО	Quartus Prime, Platform Designer (Qsys), Nios II SOPC Builder, ModelSim/Questa, Signal Tap, референсные проекты и примеры

Области применения
Плата подходит для следующих задач:
Обучение и лабораторные работы. Освоение Verilog/VHDL, синхронная логика, FIFO, тактовые домены, конвейеры, работа с Nios II, интерфейсы (UART, SPI, I2C, Ethernet).
Цифровая обработка сигналов (DSP). Реализация фильтров, FFT, демодуляции, кодирования/декодирования с выводом спектров или аудио на экран/динамик.
Мультимедийные проекты. Генерация и обработка видео (VGA/HDMI), простые эффекты, наложение графики, конвертация форматов, работа с кадровой синхронизацией.
Управление и автоматизация. Подключение датчиков, моторов, энкодеров через GPIO и расширители; реализация конечных автоматов и алгоритмов управления.
Сетевые устройства и мосты. Простые сетевые узлы, мосты протоколов, анализаторы трафика, учебные маршрутизаторы с обработкой пакетов на FPGA.
Прототипирование процессорных систем. Разработка систем на базе Nios II: процессор + периферия на FPGA, отладка ПО и аппаратного взаимодействия.
Научные и дипломные проекты. Проверка архитектурных решений, сравнение программных и аппаратных реализаций, оценка задержек и пропускной способности.

Поддержка и интеграция
DE2‑115 полностью интегрируется в экосистему Intel FPGA:
Quartus Prime — для синтеза, трассировки, временных ограничений и загрузки конфигурации.
Platform Designer (ранее Qsys) — для построения системной шины, подключения периферии и генерации HDL‑обвязки.
Nios II SOPC Builder — если в проекте требуется процессорное ядро внутри FPGA.
ModelSim/Questa — для функционального и временного моделирования.
Signal Tap и System Console — для внутрисхемного захвата сигналов, чтения регистров и отладки.
Референсные проекты и учебные примеры — готовые дизайны для видео, аудио, LCD, Ethernet, HSMC, позволяющие быстро начать работу.
Для старта достаточно подать питание, подключить ПК по USB (JTAG и UART), загрузить тестовый проект в Quartus и проверить базовые сценарии: «чтение переключателей и управление светодиодами», «вывод текста на LCD», «тест HDMI/VGA (простейший генератор видео)», «аудиотест (генерация тона)», «проверка Ethernet‑линка», «обмен с HSMC или GPIO‑периферией», «запуск Nios II с простой программой».

Комплект поставки
В стандартный комплект входят:
плата DE2‑115;
блок питания;
кабель USB (для JTAG‑программирования и UART‑консоли);
кабели для видео (HDMI/VGA — в зависимости от комплектации);
документация (руководство пользователя, схемы, распиновки, рекомендации по настройке Quartus и Platform Designer);
гарантийные и сопроводительные документы.
HSMC‑модули, датчики, кабели Ethernet, измерительное оборудование, SD‑карты, ПО в комплект не входят.

Дополнительные аксессуары
Для полноценной работы и расширенного тестирования рекомендуется использовать:
ПК с Quartus Prime и Platform Designer — для разработки, моделирования и отладки проектов.
осциллограф и логический анализатор — для проверки временных диаграмм, диагностики проблем на шинах и отладки высокоскоростных интерфейсов.
HSMC‑модули (АЦП, ЦАП, сетевые платы, RF‑адаптеры) — если нужны специализированные задачи с высокоскоростной периферией.
датчики и устройства под GPIO/расширитель — для быстрого прототипирования систем управления и сбора данных.
сетевое оборудование (коммутатор, генератор трафика) — для тестирования сетевых функций и мостов протоколов.
накопители (SD‑карты, флешки) — если проект требует хранения данных или загрузки конфигураций.

Почему стоит использовать DE2‑115 для учебных и прототипных проектов
DE2‑115 даёт идеальный баланс между ёмкостью логики, набором интерфейсов и наглядностью результатов. Видео‑ и аудиовыходы, LCD и светодиоды позволяют сразу видеть эффект от изменений в коде — это особенно ценно для обучения. Наличие HSMC и GPIO даёт гибкость для расширения, а зрелая экосистема инструментов (Quartus, Platform Designer, Nios II) ускоряет переход от идеи к работающему прототипу.
