DE5a-Net-DDR4

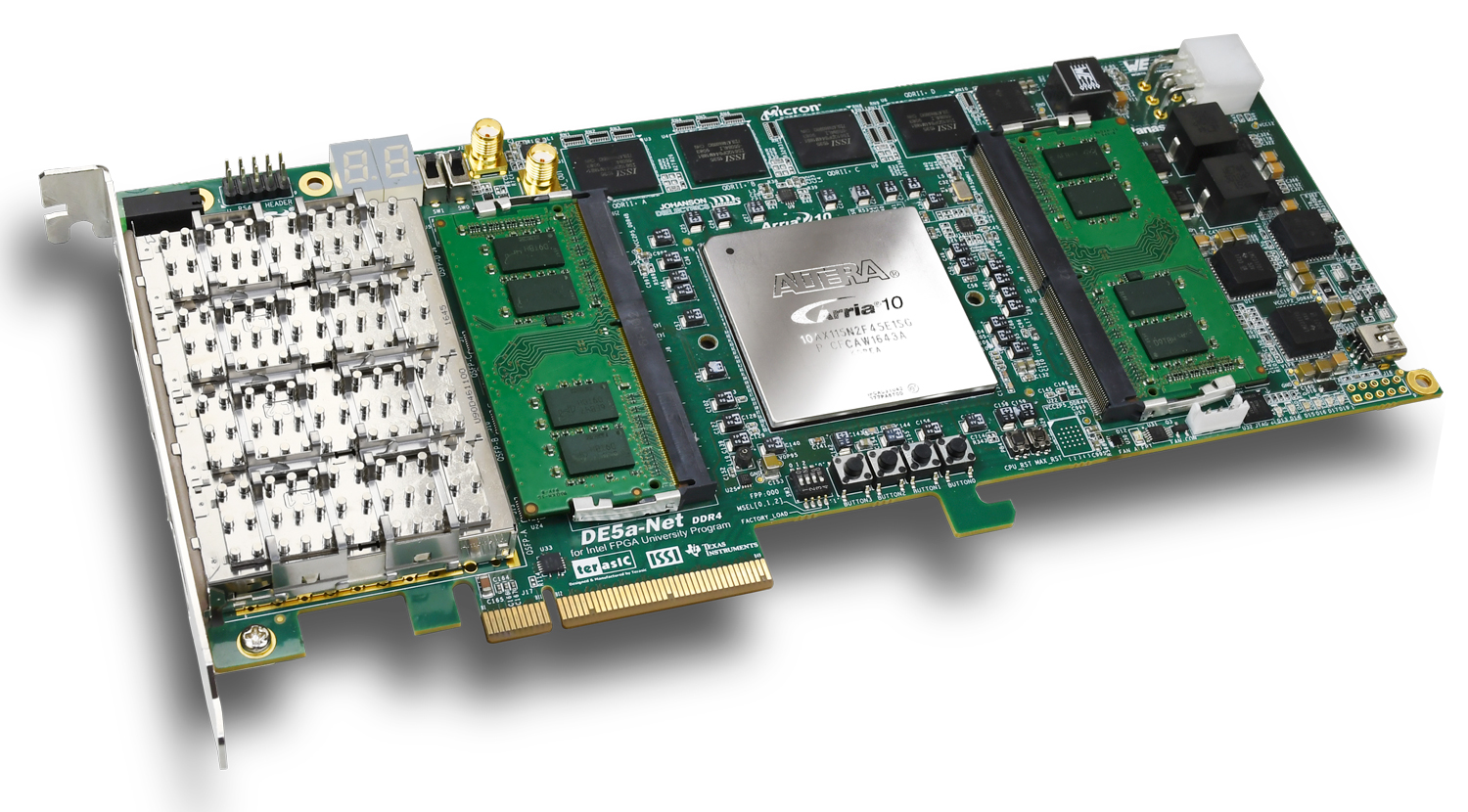

DE5a‑Net‑DDR4 от Terasic — это флагманская плата для высокопроизводительных вычислений на ПЛИС, построенная вокруг FPGA Intel Arria 10 (модель 10AX115N). Её ключевая особенность — сбалансированная подсистема памяти и высокоскоростной ввод‑вывод: на борту установлены модули DDR4‑SDRAM (суммарно 16 ГБ) и QDRII+ SRAM (72 МБ), а также 4 порта QSFP+ (поддержка 10/40/100 Гбит/с) и интерфейс PCIe Gen3 x8 к хост‑ПК (пропускная способность до ~7,876 ГБ/с).

Плата спроектирована под задачи, где критичны пропускная способность, низкая задержка и параллельная обработка: ускорение ИИ‑алгоритмов, фильтрация сетевого трафика, высокочастотная торговля, обработка потоковых данных, криптография, видеообработка и научные расчёты. Благодаря поддержке Intel OpenVINO и готовых IP‑блоков для PCIe, памяти и сетевых интерфейсов, DE5a‑Net‑DDR4 позволяет быстро прототипировать сложные ускорители и встраивать их в серверные и промышленные системы.

В комплекте обычно идут референсные проекты и SDK: базовые тесты памяти, DMA‑передача по PCIe, инициализация QSFP+, примеры обработки пакетов и работы с OpenVINO. Это существенно сокращает время на запуск и проверку ключевых подсистем.

Основные преимущества
Мощная FPGA Intel Arria 10. Высокая логическая ёмкость и DSP‑блоки позволяют реализовывать сложные вычислительные конвейеры и ускорители.
Сбалансированная память. Комбинация DDR4 (большой объём) и QDRII+ (низкая задержка, высокая пропускная способность) даёт гибкость под разные типы нагрузок.
Высокоскоростная сеть. 4 QSFP+ порта позволяют строить мультигигабитные сетевые узлы, коммутаторы, анализаторы трафика и системы захвата пакетов.
Быстрый канал к хосту. PCIe Gen3 x8 обеспечивает высокую пропускную способность и низкую задержку при обмене данными с CPU.
Поддержка ИИ‑инструментов. Совместимость с Intel OpenVINO упрощает внедрение нейросетевых ускорителей на FPGA.
Готовые IP и референсные проекты. Ускоряют старт по ключевым направлениям: память, PCIe, QSFP+, DMA, базовые конвейеры.
Промышленная и лабораторная пригодность. Разъёмы, индикация, JTAG, питание и крепление рассчитаны на использование в стендах, лабораториях и серверных корзинах.

Технические характеристики

Параметр	Значение
Производитель	Terasic
FPGA	Intel Arria 10 GX (10AX115N2F45E1SG), высокая производительность и DSP‑ёмкость
Память DDR4	16 ГБ (2× SO‑DIMM), высокая пропускная способность для буферизации и больших наборов данных
QDRII+ SRAM	72 МБ (4 контроллера), низкая задержка и высокая скорость для критических конвейеров
Сетевые интерфейсы	4× QSFP+ (10/40/100 Гбит/с), поддержка трансиверов для разных сред передачи
Интерфейс к хосту	PCIe Gen3 x8 (до ~7,876 ГБ/с, DMA и MMIO)
Тактовые генераторы	Высокоточные осцилляторы, PLL/фазовая подстройка для синхронизации интерфейсов
Разъёмы и периферия	SMA, GPIO, FMC, HSMC, USB, JTAG (USB‑Blaster II), кнопки, переключатели, светодиоды, датчики температуры
Питание	Внешний блок питания (обычно 12–19 В DC), распределённая система питания FPGA и периферии
Индикация и мониторинг	Светодиоды статуса, датчики температуры, напряжения и тока; возможность телеметрии через FPGA
Совместимые инструменты	Quartus Prime, Platform Designer (Qsys), Intel OpenVINO, SDK для PCIe/QSFP+/памяти, Signal Tap
Форм‑фактор	Плата для настольного стенда или 1U‑корзины (крепления и разъёмы под промышленное применение)

Области применения
Плату удобно использовать для следующих задач:
Ускорение ИИ и компьютерного зрения. Реализация нейросетевых инференсов на FPGA с использованием OpenVINO, конвейеров предобработки изображений и буферизации кадров.
Сетевые ускорители и обработка пакетов. Фильтрация, классификация, агрегация и анализ сетевого трафика в реальном времени, реализация TCAM‑поиска, DPI, шифрования/дешифрования.
Высокочастотная торговля и финансовые расчёты. Алгоритмы с минимальной задержкой, обработка рыночных данных, арбитраж, риск‑менеджмент на ПЛИС.
Потоковая обработка данных. Конвейеры ETL, агрегация, сортировка, хеширование и сжатие потоков с высокой пропускной способностью.
Криптография и безопасность. Ускорение алгоритмов шифрования, хеширования, проверки подписей и генерации случайных чисел.
Научные и инженерные расчёты. Быстрое преобразование Фурье, матричные операции, моделирование физических процессов и другие вычислительно‑ёмкие задачи.
Видео‑ и мультимедиа‑обработка. Декодирование/кодирование, масштабирование, наложение графики, анализ сцен и трекинг объектов.
Прототипирование серверных ускорителей. Проверка архитектуры, производительности, задержек и масштабируемости перед переходом к ASIC или промышленным модулям.

Поддержка и интеграция
Плата полностью интегрируется в экосистему Intel FPGA и HPC‑разработки:
Quartus Prime и Platform Designer (Qsys). Для проектирования логики, настройки IP‑ядер памяти, PCIe, QSFP+ и построения системной архитектуры.
Intel OpenVINO. Для быстрого внедрения нейросетевых моделей и оптимизации под Arria 10.
SDK и API для PCIe. Готовые библиотеки и примеры для DMA‑передачи, MMIO‑доступа, управления буферами и прерываниями.
Signal Tap и System Console. Для внутрисхемного анализа сигналов, отладки конвейеров, проверки задержек и диагностики ошибок.
Референсные проекты и демо. Базовые тесты памяти, инициализация QSFP+, передача пакетов, работа с OpenVINO и типовые конвейеры.
Для старта достаточно подключить питание, соединить плату с хост‑ПК по PCIe (или использовать внешний программатор JTAG), загрузить референсный проект в Quartus, проверить базовые сценарии: инициализацию памяти, DMA‑передачу по PCIe, опрос статусов QSFP+ и мониторинг температур/напряжений.

Комплект поставки
В стандартный комплект входят:
плата DE5a‑Net‑DDR4;
крепёжные элементы (стойки, винты, монтажные скобы);
документация (руководство пользователя, схемы, распиновки, рекомендации по подключению и отладке, временные ограничения);
гарантийные и сопроводительные документы;
демо‑проекты и примеры кода (файлы Quartus, IP‑ядра, скрипты инициализации, примеры PCIe‑DMA, QSFP+, памяти, OpenVINO);
USB‑Blaster II (в некоторых комплектациях).
Трансиверы QSFP+, кабели (медные/оптические), внешний блок питания, хост‑ПК с ПО, измерительные приборы (осциллограф ≥1 ГГц, логический анализатор) в комплект не входят.

Дополнительные аксессуары
Для полноценной работы и расширенного тестирования рекомендуется использовать:
QSFP+ трансиверы и кабели (медные DAC или оптические) — для подключения к сетевым устройствам и тестирования пропускной способности.
Хост‑ПК с Quartus Prime и OpenVINO — для разработки, моделирования и отладки проектов.
USB‑Blaster II (если не в комплекте) — для программирования FPGA по JTAG.
Измерительные приборы: осциллограф (≥1 ГГц), логический анализатор — для анализа высокоскоростных сигналов, проверки временных диаграмм и диагностики ошибок.
ПО для анализа трафика (Wireshark и аналоги) — для проверки корректности обработки пакетов и сетевых протоколов.
Серверная корзина или 1U‑корпус — если плата используется в составе законченного устройства или кластера.
Система охлаждения (вентиляторы, радиаторы) — для поддержания температурного режима при длительных нагрузках.

Почему стоит использовать DE5a‑Net‑DDR4 для прототипирования и промышленных задач
DE5a‑Net‑DDR4 даёт готовую платформу с высокой вычислительной плотностью, сбалансированной памятью и высокоскоростными интерфейсами: не нужно самостоятельно проектировать PCIe, QSFP+ или контроллеры памяти — ключевые подсистемы уже реализованы и протестированы. Это позволяет сосредоточиться на алгоритмах, конвейерах и оптимизации производительности. Особенно ценно для задач ИИ, сетевой обработки, финансовых расчётов и научных вычислений, где важны пропускная способность, задержка и параллелизм.
