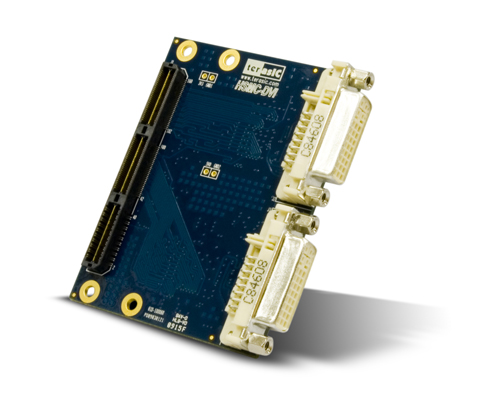

DVI-HSMC

DVI‑HSMC от Terasic — это высокоскоростной модуль в форм‑факторе HSMC, который даёт FPGA‑плате возможности приёма и передачи DVI‑видео. На плате реализованы отдельные тракты RX (приём) и TX (передача) на базе специализированных чипов: приёмник обрабатывает TMDS‑сигналы, восстанавливает тактовую частоту и выдаёт на FPGA чистый цифровой поток пикселей; передатчик формирует TMDS для вывода на монитор.

Ключевые возможности: поддержка разрешений вплоть до UXGA (1920×1200@60 Гц) и частоты пикселей до 165 МГц, корректная работа с EDID (чтение и эмуляция), определение подключения дисплея через Hot‑Plug, поддержка цветовых форматов RGB 4:4:4. Вся критическая аналоговая часть (буферы, согласование, защита, PLL/VCXO для джиттер‑фри тактов) уже реализована на плате, а FPGA занимается исключительно цифровой обработкой: конвейерами, фильтрами, скейлерами, наложением графики и т. д.

Плата востребована в прототипировании видеосистем, учебных курсах по высокоскоростным интерфейсам, стендах для тестирования видеоалгоритмов, разработке конвертеров и скейлеров, а также в системах машинного зрения, где важно быстро получить «чистый» видеопоток без проектирования собственного тракта. В комплекте обычно идут референсные проекты: инициализация DVI‑чипов, чтение EDID, приём тестового кадра, вывод собственного паттерна, базовые скейлеры и конвейеры.

Основные преимущества
Готовый DVI‑тракт «из коробки». Не нужно проектировать TMDS‑линии, подбирать буферы, согласовывать импеданс и бороться с джиттером — на плате уже стоят качественные приёмник/передатчик и тактовая подсистема.
Отдельные RX и TX. Можно одновременно принимать и передавать видео, что удобно для конвертеров, скейлеров, коммутаторов и тестовых генераторов.
Поддержка высоких разрешений. До UXGA (1920×1200) при 60 Гц, частота пикселей до 165 МГц — достаточно для большинства профессиональных и бытовых задач.
Работа с EDID и Hot‑Plug. Чтение EDID, эмуляция дисплея, определение подключения монитора без дополнительной логики на FPGA.
Прямая совместимость с HSMC. Установка в HSMC‑слот совместимых FPGA‑плат без переходников и сложной настройки.
Гибкие уровни I/O. Поддержка разных уровней сигналов (1.8–3.3 В) для стыковки с разными FPGA.
Референсные проекты и IP‑ядра. Готовые блоки для инициализации, обработки пикселей, EDID и типовых сценариев ускоряют старт.
Системный мониторинг. Светодиоды статуса линков, ошибок, режимов работы и возможность чтения регистров состояния через FPGA.

Технические характеристики

Параметр	Значение
Производитель	Terasic
Тип устройства	HSMC‑дочерняя плата (Mezzanine Card) с DVI RX/TX
Назначение	Приём и передача DVI‑видео, обработка EDID/Hot‑Plug, работа с профессиональными и бытовыми видеостандартами
Интерфейс к FPGA	HSMC (HPC), LVDS и single‑ended линии, поддержка разных уровней I/O (1.8–3.3 В)
DVI‑приёмник (RX)	Чип ADV7611 или аналог: DVI 1.0, RGB 4:4:4, частота пикселей до 165 МГц, поддержка UXGA
DVI‑передатчик (TX)	Чип ADV7511 или аналог: DVI‑выход, RGB 4:4:4, совместимость с DVI/HDMI (через пассивный адаптер)
Поддерживаемые разрешения	До UXGA 1920×1200@60 Гц; VGA, SVGA, XGA, SXGA, WXGA и другие стандартные режимы
Цветовые форматы	RGB 4:4:4 (основной), поддержка YCbCr при необходимости
EDID / Hot‑Plug	Чтение EDID, эмуляция дисплея, детектирование подключения монитора
Разъёмы	1× DVI‑I (RX), 1× DVI‑I (TX)
Тактовая подсистема	PLL/VCXO, низкие фазовые шумы и джиттер для стабильной работы TMDS
Управление	I²C для настройки RX/TX, регистры состояния и статусы линков
Питание	Через HSMC от основной FPGA‑платы (3.3 В, иногда 1.8 В для логики)
Индикация	Светодиоды статуса DVI‑линков, ошибок, режимов работы; управление с FPGA
Совместимые FPGA‑платы	Платы с HSMC: DE2‑115, DE3, SoCKit, TR‑серии, Apollo и аналоги на базе Cyclone V/Arria V/Stratix V и др.
Совместимость с ПО	Quartus Prime, Platform Designer (Qsys), Signal Tap, System Console, референсные проекты Terasic, IP‑ядра для DVI/EDID

Области применения
Плату удобно использовать для следующих задач:
Прототипирование DVI‑конвертеров и скейлеров. Реализация конвертации форматов, изменения разрешения, цветового пространства и частоты кадров на FPGA.
Видеокоммутаторы и матричные переключатели. Приём нескольких DVI‑источников (с дополнительными модулями) и переключение на выходы с минимальной задержкой.
Тестовые генераторы и анализаторы видео. Генерация тестовых паттернов, проверка качества приёма, анализ EDID, измерение задержек и артефактов.
Мультимедиа‑процессоры и AV‑системы. Обработка видео (фильтрация, наложение графики, эффекты), синхронизация с аудио, вывод на дисплей.
Учебные и исследовательские проекты. Изучение DVI, TMDS, EDID, работы с высокоскоростными интерфейсами и обработки видео на ПЛИС.
Системы захвата и стриминга. Захват DVI‑потока, предварительная обработка (деинтерлейс, кадрирование, компрессия) и передача по сети или на другой интерфейс.
Верификация DVI‑устройств. Проверка совместимости, устойчивости к помехам, нестандартных режимов и соответствия спецификациям.
Машинное зрение и обработка изображений. Получение «чистого» видеопотока для алгоритмов анализа, фильтрации, распознавания и трекинга.

Поддержка и интеграция
Плата полностью интегрируется в экосистему Intel FPGA:
Quartus Prime — для трассировки высокоскоростных линий, временных ограничений, настройки PLL и загрузки конфигурации.
Platform Designer (Qsys) — для построения системной шины, подключения контроллеров DVI, EDID, аудио и пользовательской логики.
Signal Tap и System Console — для внутрисхемного захвата кадров, анализа статусов линков, чтения регистров RX/TX и диагностики ошибок.
IP‑ядра и референсные проекты — готовые блоки для инициализации DVI‑модулей, обработки пикселей, чтения EDID и типовых сценариев.
Примеры проектов — позволяют быстро проверить линки RX/TX, работу EDID, передачу тестовых паттернов и базовые функции.
Для старта достаточно установить DVI‑HSMC в HSMC‑слот совместимой FPGA‑платы, подключить DVI‑кабели (источник и приёмник), загрузить референсный проект в Quartus и проверить базовые сценарии: инициализацию RX/TX, чтение EDID, приём тестового кадра, передачу собственного паттерна через TX и мониторинг статусов линков.

Комплект поставки
В стандартный комплект входят:
плата DVI‑HSMC;
крепёжные элементы (винты, стойки);
документация (руководство пользователя, схемы, распиновка HSMC/DVI, рекомендации по подключению и отладке, временные ограничения);
гарантийные и сопроводительные документы;
демо‑проекты и примеры кода (файлы Quartus, IP‑ядра, скрипты инициализации, примеры для DVI RX/TX и EDID).
DVI‑кабели, внешние источники/приёмники видео, USB‑Blaster (если требуется), хост‑ПК, измерительные приборы (осциллограф ≥500 МГц, логический анализатор) в комплект не входят.

Дополнительные аксессуары
Для полноценной работы и расширенного тестирования рекомендуется использовать:
DVI‑кабели хорошего качества (желательно с поддержкой высоких разрешений) — для подключения источников и приёмников.
FPGA‑плата с HSMC — носитель для DVI‑HSMC.
Хост‑ПК с Quartus Prime и Platform Designer — для разработки, моделирования и отладки проектов.
USB‑Blaster (или совместимый программатор) — для загрузки конфигурации FPGA.
Измерительные приборы: осциллограф с полосой ≥500 МГц–1 ГГц, логический анализатор — для анализа TMDS‑сигналов, проверки временных диаграмм и диагностики ошибок.
ПО для анализа видео: утилиты для просмотра кадров, метаданных, EDID — если тестируются видеопотоки и совместимость.
Внешние DVI‑источники и приёмники (генераторы, мониторы, ТВ) — для проверки качества приёма/передачи и нестандартных режимов.

Почему стоит использовать DVI‑HSMC для прототипирования и отладки
DVI‑HSMC даёт готовую, корректно разведённую и проверенную DVI‑платформу: вся критическая высокоскоростная часть (TMDS, согласование, такты) уже реализована, а FPGA отвечает за цифровую обработку, алгоритмы и логику системы. Это позволяет быстро проверять конвертеры, скейлеры, коммутаторы и другие видеоустройства, экономя месяцы на проектировании DVI‑тракта. Особенно ценно при разработке AV‑систем, учебных стендов и тестовых приборов, где важны качество сигнала, стабильность линков и гибкость цифровой обработки.
