F2G (FMC в GPIO)

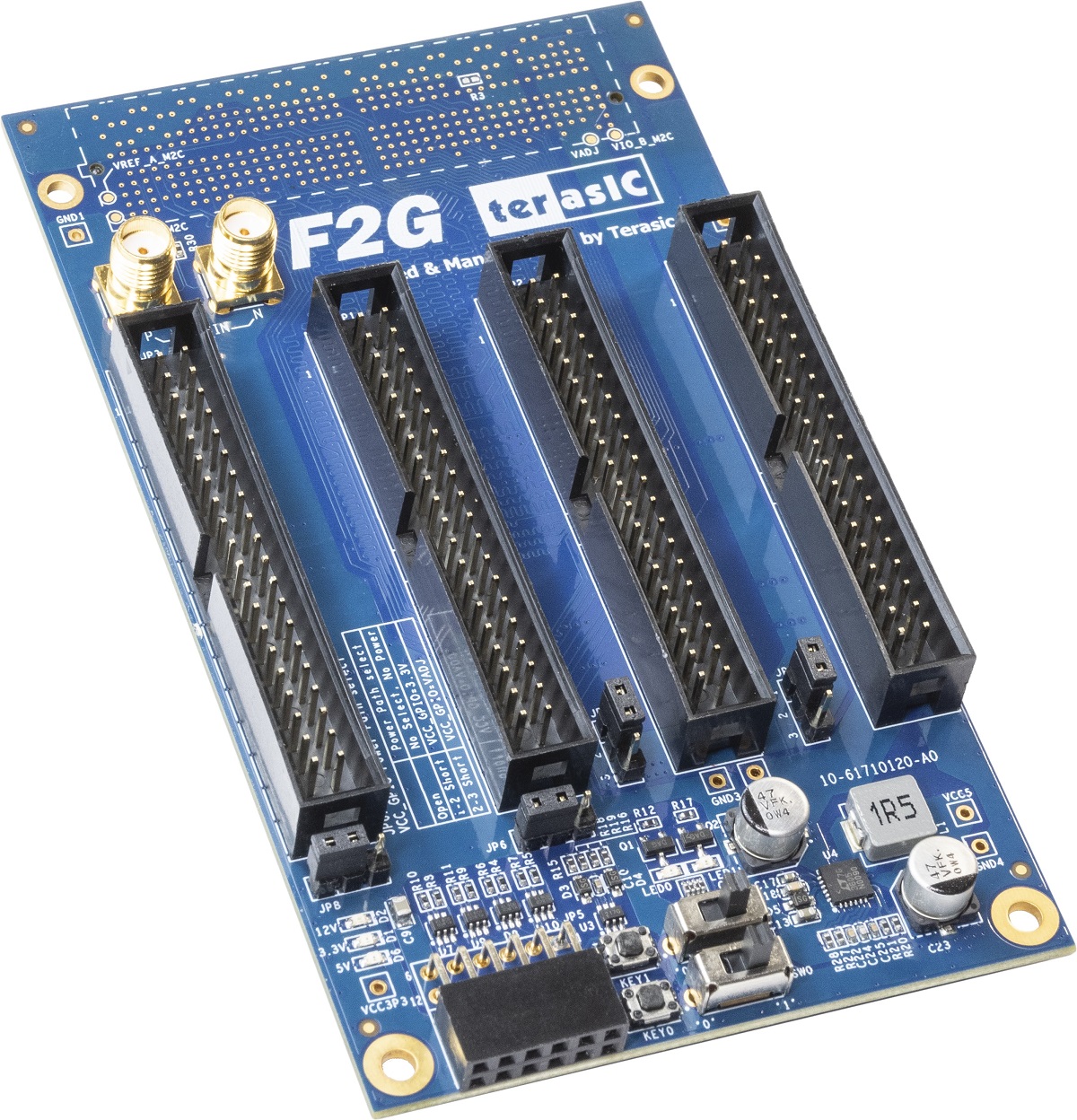

F2G (FMC to GPIO) от Terasic — это дочерняя плата, которая делает «медленные» цифровые интерфейсы доступными через высокоскоростной FMC‑разъём. Вместо того чтобы задействовать FMC под высокоскоростные модули (как HDMI‑FMC или SDI‑HSMC), с F2G можно использовать этот слот как расширитель GPIO: получить десятки линий ввода/вывода с удобными клеммниками и штыревыми разъёмами, а также поддержкой разных уровней напряжения (1.8/2.5/3.3 В).

Ключевая идея F2G — упростить сборку стендов: не нужно паять, проектировать уровни и буферы. На плате уже стоят цепи согласования, защиты и распределения по группам с разными напряжениями. FPGA получает обычные цифровые линии, которыми можно управлять напрямую или через простые контроллеры в Platform Designer (Qsys).

Плата востребована в учебных курсах по FPGA, лабораторных работах, отладке логики, тестировании протоколов и быстрых прототипах, где важно быстро подключить много внешних устройств и увидеть результат. В комплекте обычно идут референсные проекты: чтение кнопок, управление светодиодами, работа с цифровыми датчиками, простые автоматы.

Основные преимущества
Использование FMC‑слота под GPIO. Позволяет задействовать дорогой и универсальный FMC‑порт под «медленную» периферию, если высокоскоростные трансиверы не нужны.
Большое количество линий. Десятки GPIO, разбитых на группы, дают возможность одновременно подключать много устройств.
Гибкие уровни I/O. Поддержка 1.8 В, 2.5 В, 3.3 В и чёткое разделение групп снижает риск повреждения модулей и упрощает стыковку.
Удобная коммутация. Клеммные колодки и штыревые разъёмы позволяют быстро собирать и перекомпоновывать схемы без пайки.
Встроенная защита и согласование. Резисторы, буферы и цепи согласования уже реализованы на плате — не нужно подбирать внешние компоненты.
Прямая совместимость с FMC HPC. Установка в стандартный FMC‑слот без переходников и сложной настройки.
Готовность к обучению. Референсные проекты позволяют сразу перейти к практике: кнопки, светодиоды, датчики, автоматы.
Совместимость с экосистемой Intel FPGA. Полная интеграция с Quartus Prime, Platform Designer (Qsys), Signal Tap и System Console.

Технические характеристики

Параметр	Значение
Производитель	Terasic
Тип устройства	Адаптер FMC → GPIO (daughterboard)
Назначение	Преобразование FMC‑разъёма в набор GPIO с удобными портами для подключения периферии
Интерфейс к FPGA	FMC (HPC), все необходимые сигналы (LVDS, single‑ended, такты, управление)
Количество GPIO	Зависит от ревизии; обычно 40–60+ линий, разделённых на группы по уровням напряжения
Уровни I/O	Поддержка 1.8 В, 2.5 В, 3.3 В (отдельные группы линий под каждое напряжение)
Разъёмы	Клеммные колодки, штыревые разъёмы (2.54 мм), иногда отдельные порты под I²C/SPI‑модули
Защита	Резисторы, согласование, защита от случайных перегрузок на линиях
Питание	Через FMC от основной FPGA‑платы
Совместимые платы	Платы с FMC HPC: Stratix V/10, Arria 10, A10SoC, TR5‑Lite, SoCKit (через адаптер) и аналоги
Совместимость с ПО	Quartus Prime, Platform Designer (Qsys), Signal Tap, System Console, референсные проекты Terasic

Области применения
Плату удобно использовать для следующих задач:
Учебные проекты и лабораторные работы. Изучение цифрового ввода/вывода, конечных автоматов, обработки сигналов с кнопок, управления светодиодами и семисегментными индикаторами.
Отладка логики FPGA. Быстрый способ подать тестовые сигналы, эмулировать внешние события и проверить реакцию системы.
Прототипирование встраиваемых систем. Подключение датчиков, кнопок, реле, индикаторов без разработки собственной платы.
Автоматизация и управление. Реализация простых алгоритмов управления, считывание сигналов, коммутация нагрузок через внешние драйверы.
Тестовые стенды. Генерация тестовых последовательностей, проверка временных диаграмм, верификация логики.
Демонстрационные макеты. Сборка наглядных стендов, где пользователь может нажимать кнопки, видеть реакцию на светодиодах и наблюдать внутреннюю логику на FPGA.
Проверка интерфейсов. Работа с I²C, SPI, параллельными интерфейсами, проверка синхронизации и временных ограничений.

Поддержка и интеграция
Плата полностью интегрируется в экосистему Intel FPGA:
Quartus Prime — для синтеза, трассировки, временных ограничений и загрузки конфигурации.
Platform Designer (Qsys) — для построения системной шины и подключения контроллеров GPIO к пользовательской логике.
Signal Tap и System Console — для внутрисхемного анализа сигналов, чтения регистров и диагностики ошибок.
Референсные проекты и IP‑ядра — готовые блоки для работы с GPIO, чтения кнопок, управления выходами и типовых сценариев.
Для старта достаточно установить F2G в FMC‑слот совместимой FPGA‑платы, подключить внешние устройства (кнопки, светодиоды, датчики) к клеммникам или разъёмам, загрузить референсный проект в Quartus и проверить базовые сценарии: чтение состояния кнопок, управление светодиодами, проверку временных диаграмм в Signal Tap.

Комплект поставки
В стандартный комплект входят:
плата F2G (FMC to GPIO);
крепёжные элементы (винты, стойки);
документация (руководство пользователя, схемы, распиновка FMC и разъёмов, рекомендации по подключению и отладке, временные ограничения);
гарантийные и сопроводительные документы;
демо‑проекты и примеры кода (файлы Quartus, IP‑ядра, скрипты инициализации, примеры для кнопок/светодиодов/датчиков).
Соединительные провода, перемычки, внешние датчики, кнопки, светодиоды, реле, измерительные приборы (осциллограф, логический анализатор) в комплект не входят.

Дополнительные аксессуары
Для полноценной работы и расширенного тестирования рекомендуется использовать:
Соединительные провода и перемычки (штекер‑штекер, штекер‑клемма) — для быстрого подключения периферии к клеммникам и разъёмам.
Набор датчиков и модулей (кнопки, потенциометры, датчики температуры/освещённости, акселерометры) — для проверки логики и временных диаграмм.
Реле и драйверы нагрузки — если нужно управлять мощными устройствами.
Хост‑ПК с Quartus Prime и Platform Designer — для разработки, моделирования и отладки проектов.
Измерительные приборы: осциллограф (≥100–200 МГц), логический анализатор — для анализа сигналов и проверки временных ограничений.
Корпуса и крепления — если плата используется в составе законченного устройства или стенда.

Почему стоит использовать F2G для прототипирования и обучения
F2G превращает «скоростной» FMC‑слот в удобный набор GPIO: вся сложная часть (уровни, согласование, разводка) уже сделана, а вы сразу получаете много линий с удобными разъёмами. Это экономит время на сборку стенда и позволяет сосредоточиться на логике FPGA, автоматах, интерфейсах и временных ограничениях. Особенно ценно в учебных лабораториях и при разработке систем автоматизации, где важны скорость прототипирования, наглядность и возможность быстрой замены периферии.
