Дочерняя карта HSMC ARRadio

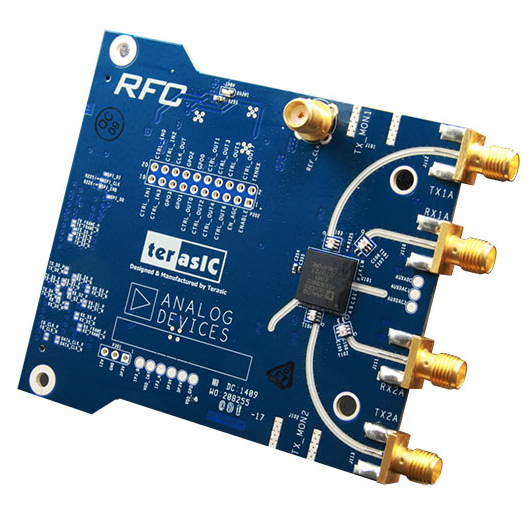

ARRadio HSMC Daughter Card (Terasic) — это плата расширения, которая через HSMC‑разъём связывает FPGA‑систему с радиочастотным трактом. На плате размещён высокочастотный трансивер (например, на базе AD9361 или аналога), обеспечивающий приём и передачу в широком диапазоне частот с программируемой полосой и разрядностью АЦП/ЦАП.

Ключевое преимущество карты — она берёт на себя сложный RF‑фронтенд (переключение RX/TX, управление гетеродинами, фильтрацию, дискретизацию, калибровку), а FPGA получает цифровые потоки I/Q‑данных, которые можно обрабатывать любыми алгоритмами: демодуляцией, фильтрацией, формированием сигналов, синхронизацией и т. п. В комплекте обычно идёт референсный дизайн и примеры проектов для быстрого старта.

Плата востребована в R&D программно‑определяемых радиосистем (SDR), центрах верификации, на производстве радиомодулей и в вузах для лабораторных работ по цифровой обработке сигналов, радиоинтерфейсам и архитектуре FPGA‑систем.

Основные преимущества
Готовый RF‑фронтенд на плате. Не нужно проектировать ВЧ‑тракт, подбирать фильтры и бороться с паразитными связями — вся аналоговая часть и АЦП/ЦАП уже реализованы.
Широкий диапазон частот и конфигурируемая полоса. Поддержка нескольких диапазонов (часто 70 МГц–6 ГГц) и гибкой полосы канала (от сотен кГц до десятков МГц) для разных сценариев.
Цифровые I/Q‑потоки для FPGA. Данные поступают в виде структурированных отсчётов I (In‑phase) и Q (Quadrature) с синхронизацией, что удобно для реализации любых DSP‑алгоритмов.
Поддержка дуплексной работы. Возможность одновременного приёма и передачи (FDD/TDD) для прототипирования реальных радиосистем.
Совместимость с HSMC и GX‑ПЛИС. Работает с платами на базе Stratix, Arria, Cyclone GX с трансиверами и HSMC.
Референсный дизайн и примеры. Исходный код на Verilog, примеры проектов и инструкции ускоряют старт и снижают порог входа.
Развитая индикация. Светодиоды статуса линка, RX/TX‑активности, ошибок и питания позволяют быстро локализовать проблемы.
Простота установки. Модуль вставляется в HSMC, питание и управление идут через разъём, не требуется отдельный блок питания.

Технические характеристики

Параметр	Значение
Производитель	Terasic (или совместимые аналоги)
Тип модуля	Дочерняя плата (daughter card) для HSMC
Назначение	Радиоинтерфейс (приём/передача) с цифровым выходом I/Q на FPGA
Интерфейс к FPGA	HSMC (High‑Speed Mezzanine Connector)
ВЧ‑трансивер	Например, AD9361 (или аналог)
Диапазон частот	Обычно 70 МГц–6 ГГц (зависит от ревизии)
Полоса канала	Конфигурируемая, до ~56 МГц (зависит от режима и FPGA)
Разрядность АЦП/ЦАП	12 бит (типично)
Режимы работы	Приём (RX), передача (TX), дуплекс (FDD/TDD)
Формат данных на выходе FPGA	Цифровые I/Q‑отсчёты, сигналы синхронизации, управление RX/TX
Питание	Через HSMC (12 В, 3,3 В); встроенные DC/DC и стабилизаторы
Антенные разъёмы	SMA (несколько портов для RX/TX/MIMO)
Индикация	Светодиоды RX/TX‑активности, статуса линка, ошибок, питания
Поддерживаемые FPGA	Stratix IV GX, Stratix V GX, Arria V GX, Cyclone V GX и другие GX‑семейства с трансиверами и HSMC
Особенности разводки	Оптимизирована под ВЧ, контроль импеданса, экранирование, минимизация перекрёстных наводок
Совместимость с ПО	Quartus Prime, Platform Designer, Signal Tap, референсные проекты SDR/DSP

Области применения
Плату удобно использовать для следующих задач:
Прототипирование SDR‑систем. Быстрая реализация приёмопередатчиков с произвольной модуляцией, протоколами и обработкой на FPGA.
Тестирование радиоканалов. Проверка качества связи, измерение BER, оценка влияния помех, замираний и многолучевости в лабораторных условиях.
Цифровая обработка сигналов (DSP) на FPGA. Реализация фильтров, демодуляторов, эквалайзеров, синхронизации, алгоритмов MIMO и других DSP‑блоков.
Образовательные проекты и лабораторные работы. Изучение принципов SDR, I/Q‑сигналов, цифровой демодуляции, синхронизации и архитектуры радиосистем на ПЛИС.
Разработка и отладка радиоинтерфейсов. Верификация временных ограничений, конвейеров обработки, интерфейсов к высокоскоростным трансиверам.
Исследовательские проекты. Эксперименты с когнитивным радио, адаптивными алгоритмами, формированием луча и другими продвинутыми функциями.
Производственный контроль и калибровка. Проверка характеристик RF‑тракта, стабильности частоты, линейности и шумов при серийном выпуске модулей.

Поддержка и интеграция
Карта полностью интегрируется в экосистему Intel FPGA:
Quartus Prime — для синтеза, трассировки, временных ограничений и загрузки конфигурации.
Platform Designer (Qsys) — для построения системной шины, подключения DSP‑блоков, буферов и контроллеров I/Q‑потока.
Signal Tap и System Console — для внутрисхемного захвата сигналов, чтения регистров трансивера и диагностики ошибок.
Референсные проекты и IP‑ядра — готовые блоки для инициализации трансивера, настройки частот/полос, формирования I/Q‑потока и базовых DSP‑алгоритмов.
Примеры на Verilog — позволяют быстро запустить приём/передачу тестовых сигналов, проверить линк и начать разработку собственной логики обработки.
Для старта достаточно установить плату в HSMC‑слот хост‑платы, подключить антенны (через SMA‑кабели), загрузить референсный проект (например, передачу синусоиды или приём тестовой последовательности) и проверить I/Q‑поток, статус RX/TX и отсутствие ошибок.

Комплект поставки
В стандартный комплект входят:
плата ARRadio HSMC;
документация (руководство пользователя, схемы, распиновки HSMC и SMA, рекомендации по настройке трансивера, временные ограничения и советы по отладке);
гарантийные и сопроводительные документы;
референсный дизайн (исходные коды на Verilog, файлы проектов Quartus, примеры инициализации и базовых тестов).
Антенны, SMA‑кабели, хост‑плата с HSMC, ПК с Quartus и ПО, спектроанализатор, генератор сигналов в комплект не входят.

Дополнительные аксессуары
Для полноценной работы и расширенного тестирования рекомендуется использовать:
антенны (всенаправленные, секторные, MIMO‑пары) под нужный диапазон частот;
SMA‑кабели нужной длины и категории — для подключения антенн и измерительных приборов;
хост‑плату с HSMC на базе GX‑семейства ПЛИС — как вычислительную основу для DSP и управления трансивером;
ПК с Quartus Prime и Platform Designer — для разработки, моделирования и отладки проектов;
измерительные приборы (спектроанализатор, векторный генератор, осциллограф) — для анализа ВЧ‑сигнала, проверки спектра и качества модуляции;
референсные проекты и IP‑ядра — для быстрого старта и сокращения времени на базовую инициализацию;
ПО для тестирования SDR (GNU Radio, MATLAB/Simulink) — если требуется совместная работа с внешними инструментами и моделирование алгоритмов.

Почему стоит использовать ARRadio HSMC для прототипирования и отладки
Карта позволяет сосредоточиться на разработке алгоритмов цифровой обработки сигналов и протоколов, не отвлекаясь на проектирование ВЧ‑тракта и разводку высокочастотных цепей. Наличие готового трансивера с широким диапазоном частот и конфигурируемой полосой даёт гибкость при тестировании разных сценариев, а референсный дизайн заметно ускоряет отладку. Это особенно важно при создании SDR‑решений, где критичны синхронизация, качество I/Q‑данных и соблюдение жёстких временных ограничений.
