Max 10 plus

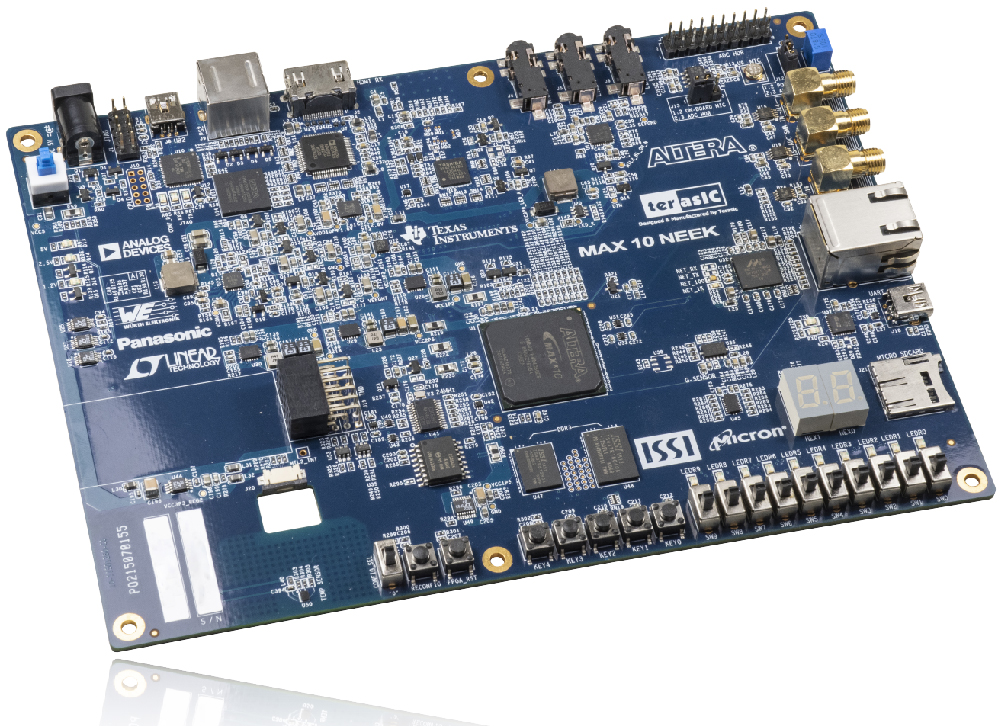

MAX 10 Plus от Terasic — это полнофункциональная плата разработки на базе FPGA семейства Intel MAX 10. В отличие от более тяжёлых SoC‑плат (вроде SoCKit), она ориентирована на задачи, где важна компактность, низкое энергопотребление и наличие «мультимедийно‑сенсорного» набора периферии: HDMI‑вход, аудио, датчики, Ethernet, АЦП/ЦАП.

Ключевая особенность MAX 10 — встроенная двойная конфигурация (Dual‑Image) и энергонезависимая память: можно хранить две прошивки и быстро переключаться между ними без ПК. Это удобно для тестирования обновлений, откатов и разных режимов работы. Также в MAX 10 есть жёсткие IP‑блоки АЦП, что упрощает работу с аналоговыми сигналами без внешней обвязки.

Плата востребована в учебных курсах по FPGA, прототипировании IoT‑устройств, встраиваемых контроллеров, мультимедийной обработки (видео/аудио), а также в проектах, где нужно быстро принимать и обрабатывать аналоговые данные и выдавать результат через цифровые интерфейсы. В комплекте идут референсные проекты, демонстрирующие работу с HDMI, аудио, Ethernet, датчиками и АЦП.

Основные преимущества
Готовая мультимедийная и сенсорная периферия. HDMI‑приёмник, 24‑битный аудиокодек, датчики (температура, освещённость, акселерометр, мониторинг питания) позволяют сразу работать с реальными сигналами.
Встроенная память и Dual‑Image. 512 Мб QSPI Flash и поддержка двух образов конфигурации упрощают тестирование и откаты.
Аналоговые интерфейсы «из коробки». Два встроенных АЦП MAX 10 с выделенными входами и гибкими пинами, SMA‑входы, потенциометр, микрофонный вход — минимум внешней обвязки для аналоговых задач.
Гибкая коммуникация. Gigabit Ethernet, UART‑to‑USB, Micro SD, PS/2, TMD‑разъём расширения — удобно подключать внешние модули и хранить данные.
Низкое энергопотребление и компактность. MAX 10 хорошо подходит для встраиваемых и автономных решений, где важны габариты и ток.
Референсные проекты и IP‑ядра. Готовые блоки для HDMI, аудио, Ethernet, управления памятью и АЦП ускоряют старт.
Простота программирования. Встроенный USB‑Blaster II для JTAG‑загрузки, не нужен отдельный программатор.
Поддержка Nios II. Можно запускать софт‑процессор на FPGA для управления системой и периферией.

Технические характеристики

Параметр	Значение
Производитель	Terasic
Тип устройства	Оценочная плата (development kit) на ПЛИС MAX 10
FPGA	Intel MAX 10, 10M50DAF484C6G (50K логических элементов)
Встроенная память FPGA	1 638 Kbit M9K, 5 888 Kbits пользовательской Flash‑памяти
Умножители	144 блока 18×18
PLL	4 PLL для тактирования и синтеза частот
Память системы	1 Гб DDR3 SDRAM (64Mx16 + 128Mx8)
Флеш‑память	512 Мб Quad SPI Flash
АЦП	2 жёстких IP‑блока АЦП (каждый: 1 выделенный аналоговый вход + 8 двуфункциональных пинов)
Аудио	24‑битный кодек (mic‑in, line‑in, line‑out)
Видео	HDMI‑приёмник (вход)
Сеть	Gigabit Ethernet PHY с RJ45
Интерфейсы расширения	Micro SD, UART‑to‑USB, PS/2, 2×6 TMD Header, SMA‑аналоговые входы
Датчики	Температура/влажность, освещённость, акселерометр, монитор питания
Управление	5 кнопок, 10 ползунковых переключателей, 10 LED, 2 7‑сегментных дисплея
Тактирование	1× 10 МГц и 3× 50 МГц внешние генераторы
Питание	5 В / 3 А DC
Программирование	Встроенный USB‑Blaster II (JTAG), Dual‑Image Boot
Совместимость с ПО	Quartus Prime, Platform Designer (Qsys), Nios II, референсные проекты Terasic

Области применения
Плату удобно использовать для следующих задач:
Учебные курсы по FPGA. Изучение базовой логики, временных ограничений, работы с памятью, периферией и софт‑процессором Nios II.
Мультимедийные проекты. Приём HDMI‑видео, обработка кадров, анализ аудио, наложение эффектов, вывод результатов через GPIO/Ethernet.
IoT и встраиваемые контроллеры. Сбор данных с датчиков (температура, свет, акселерометр), управление внешними устройствами, передача телеметрии по Ethernet.
Аналого‑цифровая обработка. Работа с АЦП, фильтрация, простые алгоритмы DSP, управление через ЦАП.
Системы управления и автоматизации. Реализация конечных автоматов, ПИД‑регуляторов, интерфейсов к промышленным шинам через расширение.
Прототипирование перед переходом на кастомную плату. Проверка алгоритмов, временных требований, интерфейсов и энергопотребления.
Проекты с Dual‑Image и обновлениями. Тестирование прошивок, быстрые откаты, сценарии «безопасного обновления» без ПК.

Поддержка и интеграция
Плата полностью интегрируется в экосистему Intel FPGA:
Quartus Prime — для синтеза, трассировки, временных ограничений и загрузки конфигурации.
Platform Designer (Qsys) — для построения системной шины, подключения контроллеров памяти, Ethernet, аудио, HDMI и пользовательской логики.
Nios II — для запуска софт‑процессора, обработки данных, управления периферией и сетевого стека.
USB‑Blaster II — встроен на плате, позволяет программировать FPGA по JTAG без внешнего программатора.
Signal Tap и System Console — для внутрисхемного анализа сигналов, чтения регистров и диагностики.
Референсные проекты и IP‑ядра — готовые блоки для HDMI‑приёмника, аудиокодека, Ethernet, DDR3, АЦП и типовых сценариев.
Для старта достаточно подать питание 5 В, подключить ПК по USB, загрузить референсный проект в Quartus и проверить базовые сценарии: инициализацию DDR3, приём HDMI‑кадра, чтение АЦП, передачу данных по Ethernet и работу датчиков.

Комплект поставки
В стандартный комплект входят:
плата MAX 10 Plus;
кабель питания 5 В;
USB‑кабель для программирования и UART;
документация (руководство пользователя, схемы, распиновки, рекомендации по установке и отладке, временные ограничения);
гарантийные и сопроводительные документы;
демо‑проекты и примеры кода (файлы Quartus, IP‑ядра, примеры для HDMI/аудио/Ethernet/АЦП, скрипты инициализации).
Кабели HDMI, Ethernet, внешние датчики, измерительные приборы (осциллограф, логический анализатор) в комплект не входят.

Дополнительные аксессуары
Для полноценной работы и расширенного тестирования рекомендуется использовать:
HDMI‑кабель — для подачи видеосигнала на плату.
Ethernet‑кабель и коммутатор/роутер — для сетевого взаимодействия и удалённого управления.
Хост‑ПК с Quartus Prime и Platform Designer — для разработки, моделирования и отладки проектов.
Измерительные приборы: осциллограф (≥100–200 МГц), логический анализатор — для анализа сигналов и проверки временных диаграмм.
Внешние аналоговые источники: генераторы сигналов, потенциометры, датчики — для тестирования АЦП.
ПО для анализа данных: MATLAB/Simulink, Python (через UART/Ethernet) — для совместной обработки данных с ПК.
Корпуса и крепления — если плата используется в составе законченного устройства или стенда.

Почему стоит использовать MAX 10 Plus для прототипирования и обучения
MAX 10 Plus даёт сбалансированный набор интерфейсов: видео, аудио, сеть, датчики и АЦП — всё на одной плате. При этом FPGA MAX 10 достаточно проста для освоения, но позволяет делать реальные проекты с параллельной обработкой и жёсткими временными требованиями. Встроенная Dual‑Image‑загрузка и USB‑Blaster II делают отладку удобной, а референсные проекты позволяют быстро перейти от «мигания светодиодом» к работе с HDMI и Ethernet. Это особенно ценно в учебных лабораториях и при разработке IoT‑контроллеров, где важны скорость прототипирования, надёжность и возможность быстрой смены прошивки.
