P16E-FMCP

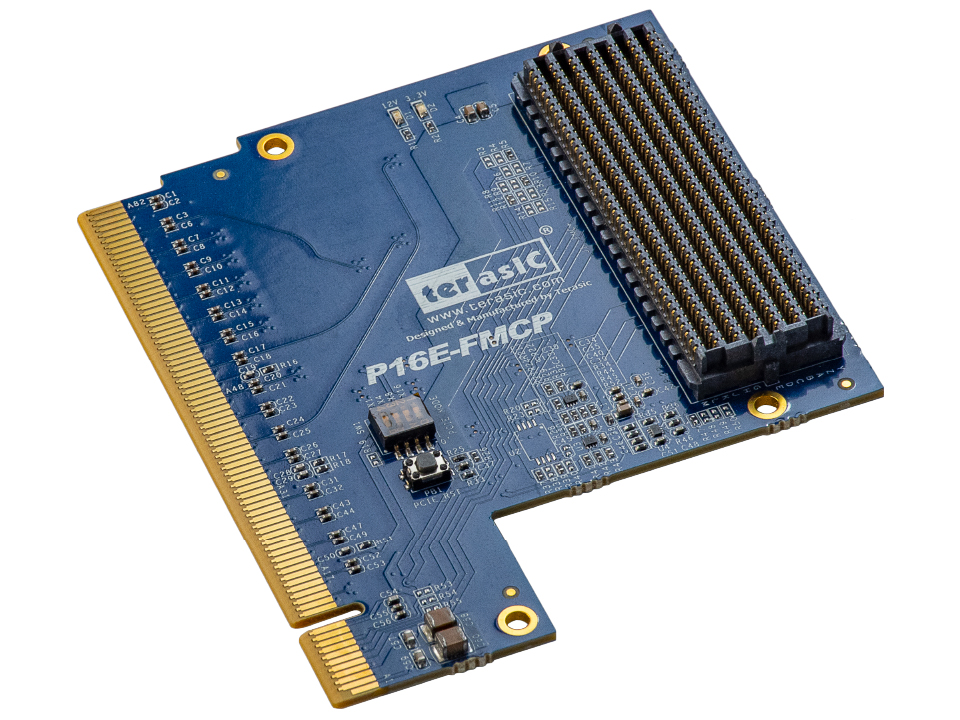

P16E‑FMCP от Terasic — это дочерняя плата (daughter card), которая служит мостом между разъёмом FMC+ на FPGA‑плате и PCIe‑интерфейсом ПК. Её ключевая задача — корректно маршрутизировать высокоскоростные SERDES‑линии (трансиверы) из FMC+‑коннектора на PCIe Edge, обеспечивая работу до PCIe Gen 4 x16.

Плата не выполняет обработку данных — она обеспечивает физическую и тактирующую совместимость: передаёт данные по линиям, формирует нужные тактовые сигналы (через буфер Si53152) и управляет сбросом PCIe. Это даёт возможность использовать мощные FPGA‑системы (например, на базе Intel Agilex, Stratix 10) в составе ПК для отладки, бенчмарков и тестирования высокоскоростных протоколов.

В комплекте обычно идут референсные проекты и примеры кода для работы с PCIe Endpoint на FPGA, а также инструкции по подключению и настройке временных ограничений.

Основные преимущества
Поддержка PCIe Gen 4 x16. Обеспечивает высокую пропускную способность для передачи данных между FPGA и хост‑системой.
Прямая маршрутизация SERDES. Высокоскоростные линии напрямую соединяют FMC+ и PCIe Edge без лишних преобразований, что снижает джиттер и упрощает временные ограничения.
Готовая тактовая подсистема. Встроенный буфер Si53152 формирует корректные PCIe‑такты и подаёт их на FMC+ для синхронизации трансиверов FPGA.
Управление сбросом и отладка. На плате есть кнопка сброса PCIe и корректная разводка линий RES0, что удобно при отладке и перезапуске линка.
Совместимость с FMC+ HPC. Подходит для плат с высокопроизводительным FMC+ (High Pin Count) и поддерживает все необходимые сигналы (GBTCLK_M2C, RES0, DP[15:0]).
Референсные проекты и демо‑код. Готовые примеры для Endpoint на FPGA ускоряют старт и позволяют быстро проверить линк.
Гибкость интеграции. Позволяет использовать FPGA‑плату как PCIe‑устройство в составе ПК, не разрабатывая собственный PCIe‑контроллер.

Технические характеристики

Параметр	Значение
Производитель	Terasic
Тип устройства	Адаптер FMC+ → PCIe (daughter card)
Назначение	Преобразование трансиверов FMC+ в PCIe Edge для подключения FPGA‑плат к ПК
Интерфейс к FPGA	FMC+ (HPC), поддержка GBTCLK_M2C, RES0, DP[15:0]
Интерфейс к хосту	PCIe Edge (подключение через Riser‑кабель к PCIe‑слоту ПК)
Поддерживаемая версия PCIe	До Gen 4, ширина до x16
Тактовая подсистема	PCIe Clock Buffer Si53152, распределение тактов на FMC+
Управление сбросом	Линия RES0, кнопка сброса на плате (для отладки)
Разъёмы	FMC+ (на плату FPGA), PCIe Edge (для Riser‑кабеля), кнопка сброса
Питание	Через FMC+ от основной FPGA‑платы
Совместимые FPGA‑платформы	Платы с FMC+ HPC (например, Terasic Apollo Agilex, Apollo Stratix 10 и аналоги)
Совместимость с ПО	Quartus Prime, Platform Designer (Qsys), примеры Endpoint, драйверы и библиотеки для тестирования линка

Области применения
Плату удобно использовать для следующих задач:
Тестирование PCIe‑линка и пропускной способности. Проверка работы высокоскоростного канала между FPGA и ПК, измерение задержек и пропускной способности.
Прототипирование PCIe‑устройств на FPGA. Реализация Endpoint на ПЛИС и проверка взаимодействия с хостом (DMA, MMIO, прерывания).
Разработка и отладка высокоскоростных систем. Отработка временных ограничений, PLL/MMCM, выравнивания фаз и синхронизации тактов.
Системы цифровой обработки сигналов и ИИ‑ускорители. Использование FPGA как PCIe‑карты для вычислений (DSP, нейросети, видео) с передачей данных в хост.
Сетевые и коммуникационные стенды. Тестирование сетевых стеков, RDMA, 10/25/100G Ethernet и других протоколов, где критична пропускная способность.
Учебные и исследовательские проекты. Изучение архитектуры PCIe, работы трансиверов, тактирования и отладки линков на реальных стендах.
Бенчмарки и нагрузочное тестирование. Проверка стабильности линка при максимальной нагрузке, анализ ошибок и рестартов.

Поддержка и интеграция
Плата полностью интегрируется в экосистему Intel FPGA:
Quartus Prime — для проектирования Endpoint, настройки трансиверов и временных ограничений.
Platform Designer (Qsys) — для построения системной шины, DMA‑контроллеров, MMIO и пользовательской логики.
Примеры Endpoint и демо‑коды — готовые блоки для инициализации PCIe, проверки линка, передачи пакетов и отладки.
Signal Tap и System Console — для внутрисхемного анализа сигналов, чтения регистров и диагностики ошибок линка.
Драйверы и библиотеки для хоста — для тестирования на стороне ПК (Linux/Windows) и измерения пропускной способности.
Для старта достаточно установить P16E‑FMCP на FMC+‑разъём совместимой FPGA‑платы, подключить PCIe Edge через Riser‑кабель к слоту ПК, загрузить конфигурацию Endpoint в FPGA и проверить инициализацию линка (скорость, ширина, статус).

Комплект поставки
В стандартный комплект входят:
плата P16E‑FMCP;
крепёжные элементы (винты, стойки);
документация (руководство пользователя, распиновка FMC+/PCIe, рекомендации по подключению, временные ограничения);
гарантийные и сопроводительные документы;
демо‑проекты и примеры кода (файлы Quartus, IP‑ядра, скрипты инициализации, примеры Endpoint).
PCIe Riser‑кабель, хост‑ПК, FPGA‑плата с FMC+, USB‑Blaster (если требуется), измерительные приборы (осциллограф, логический анализатор) в комплект не входят.

Дополнительные аксессуары
Для полноценной работы и расширенного тестирования рекомендуется использовать:
PCIe 4.0 x16 Riser‑кабель — для подключения PCIe Edge платы к слоту ПК.
FPGA‑плата с FMC+ HPC (например, Apollo Agilex, Apollo Stratix 10) — носитель для P16E‑FMCP.
Хост‑ПК с PCIe‑слотом (желательно Gen 4 x16) — для приёма/передачи данных и тестирования линка.
USB‑Blaster (или совместимый программатор) — для загрузки конфигурации FPGA (если не используется другой способ).
Измерительные приборы: осциллограф с полосой ≥10–25 ГГц, логический анализатор — для анализа высокоскоростных сигналов и проверки временных диаграмм.
ПО для тестирования PCIe: утилиты для проверки линка, пропускной способности, ошибок и рестартов на стороне хоста.
Референсные проекты и IP‑ядра — для быстрой реализации Endpoint и отладки.

Почему стоит использовать P16E‑FMCP для прототипирования и отладки
P16E‑FMCP даёт готовую, проверенную разводку и тактирование для PCIe Gen 4: не нужно проектировать собственные PCIe‑трассы, подбирать буферы и рассчитывать импеданс — всё уже сделано. Это экономит месяцы разработки и снижает риски ошибок на высоких скоростях. Особенно ценно при создании кастомных PCIe‑устройств, ускорителей и стендов для высокоскоростной передачи данных, где критичны стабильность линка, низкие задержки и предсказуемое поведение.
