Карта с обратной связью FMC

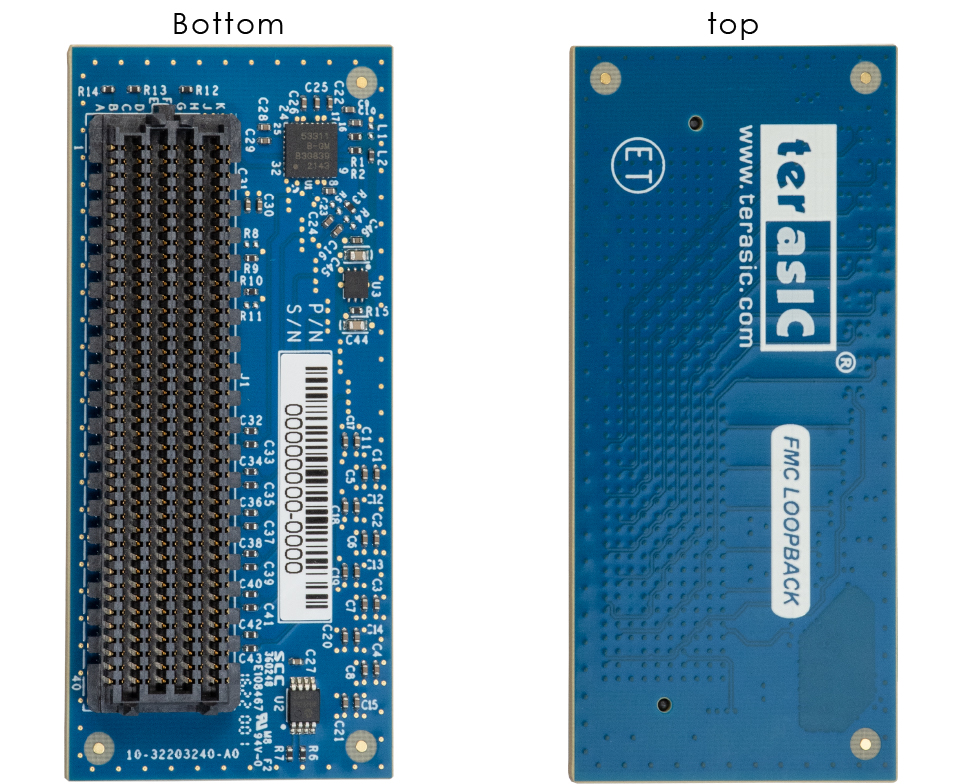

FMC Loopback Card (Terasic) — это специализированная плата‑петля (loopback) для тестирования интерфейсов на FPGA‑платах с разъёмом FMC или FMC+. Её задача — замыкать сигналы между контактами разъёма, чтобы разработчик мог проверить работоспособность высокоскоростных линий (трансиверов, дифференциальных пар, тактовых сигналов) без необходимости подключать внешние устройства или стенды.

Ключевое преимущество карты — она позволяет быстро локализовать проблемы: отличить неисправность FPGA/трансивера от проблем с разводкой платы, разъёмом или кабелями. Карта поддерживает тестирование как низкоскоростных (LA/LB), так и высокоскоростных (HA/HB, DP) групп линий, а также тактовых трактов (включая GBT‑линии). Встроенный тактовый множитель с низким джиттером даёт возможность подавать и возвращать опорные частоты, а EEPROM на I2C позволяет проверить корректность чтения идентификаторов модулей.

Плата востребована в R&D, на производстве FPGA‑систем, в центрах сертификации и в вузах для лабораторных работ по высокоскоростным интерфейсам, SerDes и тестированию плат.

Основные преимущества
Быстрая верификация каналов. Позволяет проверить линк, глазковые диаграммы и BER без внешнего сетевого или измерительного оборудования.
Покрытие всех ключевых групп линий. Поддержка LA/LB (низкоскоростные GPIO/LVDS), HA/HB (высокоскоростные дифференциальные пары), DP (дифференциальные пары трансиверов), тактовых линий (включая GBTCLK).
Тестирование тактовой подсистемы. Встроенный тактовый модуль с низким джиттером позволяет подавать и возвращать тактовые сигналы, проверять PLL/MMCM и синхронизацию.
Проверка I2C и идентификаторов. EEPROM на шине I2C даёт возможность убедиться, что хост‑плата корректно читает параметры модуля.
Совместимость со стандартами FMC/FMC+. Работает с платами, соответствующими VITA 57.1 и VITA 57.4, включая варианты с HPC (High Pin Count) и LPC (Low Pin Count).
Простота установки. Достаточно вставить карту в FMC‑слот и запустить тестовый проект на FPGA — не требуется сложная настройка.
Наглядная диагностика. Возможность комбинировать loopback с Signal Tap, контроллерами трансиверов и встроенными BERT‑блоками FPGA для быстрой локализации ошибок.

Технические характеристики

Параметр	Значение
Производитель	Terasic (или совместимые аналоги)
Тип модуля	FMC Loopback (петлевой модуль)
Стандарт	VITA 57.1 (FMC), VITA 57.4 (FMC+)
Тестируемые группы линий	LA/LB (LVDS/GPIO), HA/HB (высокоскоростные), DP (SerDes), тактовые (CLK_M2C, GBTCLK)
Тактовая система	Тактовый умножитель/распределитель с низким джиттером; приём и возврат тактовых сигналов
Управление и идентификация	I2C‑интерфейс, EEPROM для хранения идентификатора модуля
Разъёмы	FMC/FMC+ (совместимость с HPC и LPC)
Питание	Через FMC‑разъём (напряжения платы)
Совместимые FPGA‑платформы	Платы с FMC/FMC+ на базе Xilinx, Intel (Altera), а также совместимые SoC/FPGA‑системы
Совместимость с ПО	Инструменты FPGA‑вендоров (Vivado, Quartus), IP‑ядра трансиверов, встроенные BERT, контроллеры I2C, Signal Tap/ILA

Области применения
Плату удобно использовать для следующих задач:
Верификация новых FPGA‑плат. Проверка целостности высокоскоростных трасс, качества пайки разъёмов, корректности разводки и согласования импедансов.
Отладка трансиверных каналов. Тестирование SerDes, глазковых диаграмм, эквалайзеров, EDC, измерение BER при разных скоростях и режимах.
Диагностика неисправностей. Локализация проблем: неисправен ли трансивер FPGA, повреждена ли линия, плохой контакт в разъёме или проблема в кабеле.
Калибровка и настройка PLL/MMCM. Проверка стабильности тактовых сигналов, джиттера, фазовых сдвигов и распределения тактов по плате.
Обучение и лабораторные работы. Демонстрация принципов работы высокоскоростных интерфейсов, loopback‑тестов, анализа ошибок и отладки без дорогостоящего оборудования.
Производственный контроль качества. Быстрый тест плат на конвейере: проверка всех групп линий и тактовой подсистемы за несколько минут.
Подготовка референсных проектов. Создание базовых тестов для трансиверов, I2C и тактовых модулей, которые затем используются в реальных проектах.

Поддержка и интеграция
Карта полностью интегрируется в экосистемы FPGA‑вендоров:
Vivado (Xilinx) — для загрузки конфигурации, настройки трансиверов (GTY/GTH/GTX), запуска встроенных BERT и анализа глазковых диаграмм.
Quartus Prime (Intel) — для синтеза, временных ограничений и тестирования трансиверов с loopback.
IP‑ядра и референсные дизайны. Готовые блоки трансиверов, контроллеров I2C, тестовых генераторов и анализаторов ошибок.
Инструменты отладки. Integrated Logic Analyzer (ILA), Signal Tap, встроенные BERT и счётчики ошибок — для захвата сигналов и оценки качества канала.
Скрипты и автоматизация. Возможность запускать автоматические тесты (проверка линка, подсчёт ошибок, анализ джиттера) для производственных линий.
Для старта достаточно вставить карту в FMC‑слот хост‑платы, загрузить тестовый проект (например, трансивер в режиме loopback) и проверить линк и статистику ошибок. Затем можно измерить BER, проанализировать глазковую диаграмму и убедиться в корректности работы тактовой подсистемы и I2C.

Комплект поставки
В стандартный комплект входят:
карта FMC Loopback;
документация (руководство пользователя, схемы, распиновки FMC/FMC+, рекомендации по настройке трансиверов и тактовой системы);
гарантийные и сопроводительные документы.
Осциллограф, логический анализатор, хост‑плата с FMC‑разъёмом, кабели, ПО и FPGA‑инструменты в комплект не входят.

Дополнительные аксессуары
Для полноценной работы и расширенного тестирования рекомендуется использовать:
хост‑плату с FMC/FMC+ — как основу для тестирования;
осциллограф с полосой 10–30 ГГц и дифференциальными пробниками — для анализа глазковых диаграмм и джиттера;
логический анализатор или ILA‑средства FPGA — для захвата сигналов на низкоскоростных линиях;
ПК с Vivado или Quartus Prime — для разработки, моделирования и отладки;
референсные проекты и IP‑ядра — для быстрого запуска тестов трансиверов и I2C;
кабели и адаптеры — если планируется сравнение с внешними устройствами после проверки loopback.

Почему стоит использовать FMC Loopback Card для отладки и верификации
Карта позволяет быстро и надёжно проверить работоспособность всех ключевых трактов на FPGA‑плате: от низкоскоростных GPIO до высокоскоростных трансиверов и тактовых линий. Это экономит время и ресурсы: вместо поиска внешних устройств и сборки сложных стендов можно за несколько минут убедиться, что линии исправны, а проблемы (если есть) связаны именно с дизайном или внешними соединениями. Особенно ценна карта на этапе разработки новых плат, при серийном производстве и в учебных лабораториях, где важна наглядность и повторяемость тестов.
