SFP-HSMC

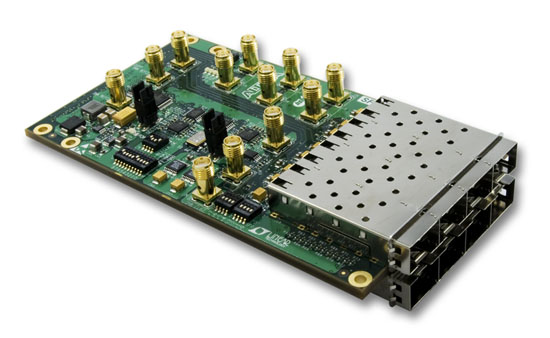

SFP‑HSMC Daughter Card — это модуль расширения, который через HSMC‑интерфейс даёт FPGA‑плате прямой доступ к 8 слотам SFP и дополнительным SMA‑портам для точного контроля тактовых сигналов и диагностики высокоскоростных трактов.

Ключевое преимущество — гибкость: на одной плате совмещены 4 канала на базе трансиверов (подходят для 10G и высокоскоростных протоколов) и 4 канала LVDS‑типа (для 1G Ethernet, SGMII, CPRI, OBSAI и т. п.). Это позволяет одновременно тестировать разные скорости и протоколы, организовывать петли через внешние SFP‑адаптеры, подключать осциллографы к SMA для анализа глазковых диаграмм и джиттера.

Плата рассчитана на GX‑семейства Intel FPGA (Stratix IV GX, Arria II GX и аналоги) с HSMC. Питание и управляющие сигналы берутся с HSMC, а тактовая подсистема поддерживает несколько стандартных частот (61,44 МГц, 125 МГц, 155,52 МГц, 156,25 МГц) как в дифференциальном, так и в однополярном виде.

Модуль востребован в R&D сетевых устройств, центрах сертификации, на производстве и в вузах для лабораторных работ по высокоскоростным интерфейсам, SerDes, тактовым системам и отладке трансиверов.

Основные преимущества
8 SFP‑портов в одном модуле. Одновременная работа с разными протоколами и скоростями (1G/10G, SGMII, CPRI и др.) без переключения кабелей.
Два типа каналов. 4 трансиверных канала (высокая скорость) и 4 LVDS‑канала (1G и ниже) — удобно для поэтапной отладки и смешанных сценариев.
Прямой доступ к тактовым сигналам через SMA. Контроль и измерение опорных частот, проверка PLL/MMCM, анализ джиттера и фазовых сдвигов.
Поддержка стандартных тактовых частот. Встроенные опции под 61,44/125/155,52/156,25 МГц упрощают соответствие отраслевым стандартам.
Гибкие сценарии тестирования. Петли через SFP‑адаптеры, внешние измерения, сравнение разных режимов трансиверов, верификация временных ограничений.
Полная совместимость с экосистемой Intel FPGA. Поддержка Quartus Prime, IP‑ядер трансиверов, Signal Tap, встроенных BERT и счётчиков ошибок.
Простота установки. Модуль вставляется в HSMC‑слот, питание и управление идут через разъём, не требуется отдельный блок питания.

Технические характеристики

Параметр	Значение
Производитель	Terasic
Тип модуля	Дочерняя плата (daughter card) для HSMC
Назначение	Подключение SFP‑модулей и контроль тактовых/диагностических сигналов
Интерфейс к FPGA	HSMC (High‑Speed Mezzanine Connector)
SFP‑порты	8 шт.: 4 на базе трансиверов (высокоскоростные), 4 LVDS‑типа
SMA‑разъёмы	12 шт.: пары для TX/RX трансиверов, тактовые входы/выходы (LVDS, LVPECL, single‑ended)
Тактовые частоты	61,44 МГц, 125 МГц, 155,52 МГц, 156,25 МГц (дифференциальные и однополярные)
Питание	Через HSMC (12 В, 3,3 В); встроенный DC/DC и линейные стабилизаторы
Поддерживаемые FPGA	Stratix IV GX, Stratix II GX, Arria II GX и другие GX‑семейства с трансиверами и HSMC
Особенности разводки	Оптимизирована под высокие скорости, контроль импеданса, минимизация перекрёстных наводок
Совместимость с ПО	Quartus Prime, Platform Designer, IP‑ядра трансиверов и MAC/PCS, Signal Tap, встроенные BERT, референсные проекты

Области применения
Плату удобно использовать для следующих задач:
Тестирование 1G/10G Ethernet и других протоколов. Быстрая проверка линков, верификация MAC/PCS и временных ограничений с реальными SFP‑модулями.
Отладка трансиверных каналов и SerDes. Измерение глазковых диаграмм, джиттера, BER, проверка эквалайзеров и EDC через SMA‑подключение к осциллографу.
Организация петель и валидация IP‑ядер. Петлевые тесты через SFP‑адаптеры без внешнего сетевого оборудования; проверка 10G MAC/PCS и трансиверов FPGA.
Калибровка и диагностика тактовой подсистемы. Контроль стабильности PLL, фазовых сдвигов, распределения тактов и соответствия стандартам.
Прототипирование сетевых устройств. Разработка мостов, коммутаторов, шлюзов, анализаторов трафика с реальными SFP‑интерфейсами.
Обучение и лабораторные работы. Демонстрация принципов работы высокоскоростных интерфейсов, влияния качества тракта на BER, методов измерения и отладки.
Производственный контроль. Быстрая проверка работоспособности SFP‑каналов и тактовой подсистемы на новых платах перед выпуском в серию.

Поддержка и интеграция
SFP‑HSMC полностью интегрируется в экосистему Intel FPGA:
Quartus Prime — для синтеза, трассировки, временных ограничений и загрузки конфигурации.
Platform Designer (Qsys) — для построения системной шины и подключения периферии к трансиверам и LVDS‑каналам.
IP‑ядра трансиверов и MAC/PCS — готовые блоки для 1G/10G Ethernet, которые можно адаптировать под SFP‑HSMC.
Signal Tap и System Console — для внутрисхемного захвата сигналов, чтения регистров трансиверов и диагностики ошибок.
Встроенные BERT и счётчики ошибок — для оценки качества канала и измерения BER.
Референсные проекты — готовые дизайны для loopback‑тестов, проверки линков и отладки тактовой системы.
Для старта достаточно установить плату в HSMC‑слот хост‑платы, вставить SFP‑модули (или адаптеры‑петли), подключить измерительные кабели к SMA (если нужны точные измерения), загрузить тестовый проект (например, трансивер в режиме передачи PRBS или loopback) и проверить линк, статистику ошибок и глазковые диаграммы.

Комплект поставки
В стандартный комплект входят:
плата SFP‑HSMC;
документация (руководство пользователя, схемы, распиновки HSMC и SFP/SMA, рекомендации по настройке трансиверов, тактовой системы и организации петель);
гарантийные и сопроводительные документы.
SFP‑модули, SFP‑адаптеры‑петли, SMA‑кабели, осциллограф, логический анализатор, хост‑плата с HSMC, ПК с Quartus и ПО в комплект не входят.

Дополнительные аксессуары
Для полноценной работы и расширенного тестирования рекомендуется использовать:
SFP‑модули (оптические/медные) или адаптеры‑петли для быстрой проверки линка и отладки без внешнего оборудования.
осциллограф с полосой 10–30 ГГц и дифференциальными пробниками — для анализа глазковых диаграмм и джиттера на высокоскоростных линиях.
SMA‑кабели и переходники — для подключения к измерительным приборам и организации петель на уровне сигналов.
хост‑плату с HSMC на базе GX‑семейства ПЛИС — как вычислительную и трансиверную основу.
ПК с Quartus Prime и IP‑ядрами трансиверов/MAC/PCS — для разработки, моделирования и отладки проектов.
BER‑тестер или генератор трафика — для нагрузочного тестирования и объективной оценки качества канала.
сетевое оборудование (коммутаторы 1G/10G) — для проверки совместимости и работы в реальной сети.

Почему стоит использовать SFP‑HSMC для прототипирования и отладки
SFP‑HSMC даёт уникальную комбинацию: 8 SFP‑портов с двумя типами каналов (трансиверные и LVDS) плюс прямой доступ к тактовым и диагностическим сигналам через SMA. Это позволяет тестировать разные протоколы и скорости на одной плате, быстро организовывать петли, точно измерять характеристики каналов и проверять соответствие стандартам. Для разработчиков сетевых устройств и высокоскоростных интерфейсов это экономит месяцы отладки и снижает риски при переходе к серийному производству.
