Система Terasic SoC в комплекте для оценки модуля

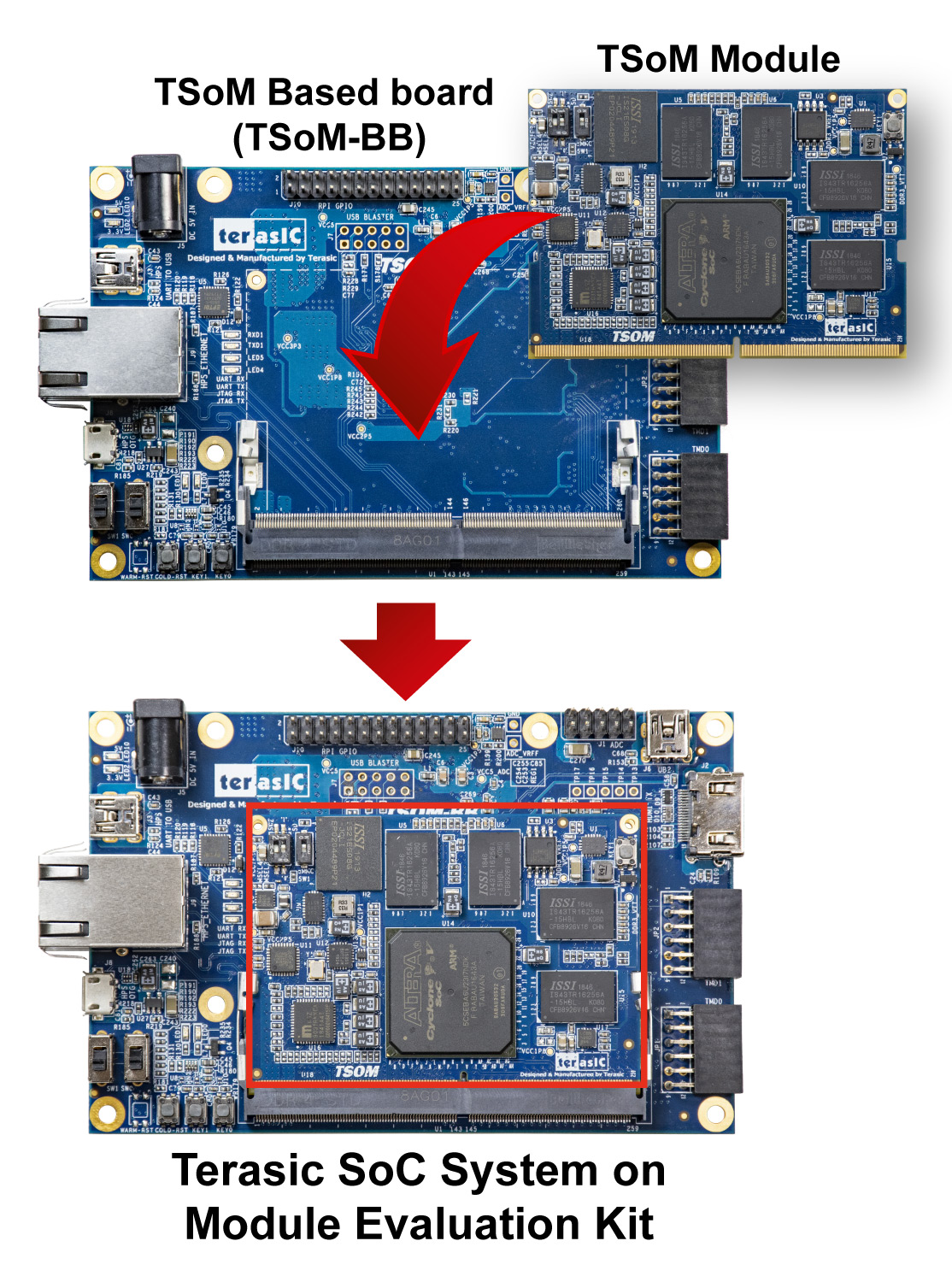

Terasic SoC System on Module Evaluation Kit  — это комплект для оценки и разработки на базе системы на кристалле (SoC) Intel Cyclone V, где в едином чипе совмещены программируемая логика (FPGA) и процессорная подсистема (HPS — Hard Processor System) на базе двух ядер ARM Cortex‑A9.

Ключевое преимущество платформы — возможность распределять задачи между FPGA и процессором: «жёсткая» логика, конвейеры, высокоскоростные интерфейсы и детерминированные операции реализуются в FPGA, а управление, ОС (Linux/RTOS), сетевые сервисы, файловая система и графический интерфейс — на стороне HPS. При этом обмен данными между частями происходит через высокоскоростные AXI‑интерфейсы с минимальными задержками.

Плата даёт готовую инфраструктуру для быстрого старта: память DDR3, видеовыходы (HDMI/VGA), Ethernet, USB, UART, GPIO, слот microSD, JTAG. Это позволяет сразу запускать Linux на HPS, подключать периферию и разрабатывать проекты, где FPGA выступает как аппаратный ускоритель или контроллер реального времени.

Комплект востребован в вузах (курсы по FPGA, встраиваемым системам, SoC), в R&D (прототипирование контроллеров, сетевых устройств, мультимедиа‑систем), а также в промышленности для отработки архитектуры перед переходом к серийным решениям.

Основные преимущества
Единая SoC‑архитектура. FPGA и ARM‑процессор в одном кристалле с AXI‑связью: высокая пропускная способность и низкая задержка между логикой и CPU.
Гибкое распределение задач. Детерминированные и высокоскоростные функции — в FPGA; управление, ОС, сетевые стеки — на ARM.
Готовность к запуску Linux. Поддержка загрузки Linux с microSD, драйверы для Ethernet, USB, видео, что ускоряет создание прикладного ПО.
Развитая периферия «из коробки». Видео, сеть, USB, GPIO, UART, кнопки/переключатели/индикаторы для наглядной отладки.
Полная интеграция с экосистемой Intel FPGA. Поддержка Quartus Prime, Platform Designer, DS‑5/ARM DS‑5, Yocto/Buildroot, референсных проектов и примеров.
Учебно‑демонстрационный потенциал. Наглядные примеры передачи данных FPGA↔HPS, управления периферией, работы с прерываниями и DMA.
Промышленная топология. Качественные компоненты и интерфейсы позволяют использовать плату не только для обучения, но и для прототипирования реальных устройств.

Технические характеристики

Параметр	Значение
Производитель	Terasic (на базе Intel Cyclone V SoC)
ПЛИС‑часть (FPGA)	Intel Cyclone V (например, 5CSEMA…), логические элементы в зависимости от ревизии (часто 85 000–115 000 LE)
Процессорная часть (HPS)	Двухъядерный ARM Cortex‑A9 (до ~800 МГц)
Память	1 ГБ DDR3 SDRAM (доступна HPS; часть может использоваться FPGA через контроллер)
Интерфейсы связи	Ethernet 1 Гбит/с, 2×USB 2.0 (OTG), UART (USB‑to‑UART), JTAG
Видеовыходы	HDMI, VGA (ЦАП)
Хранение данных	Слот microSD (загрузка Linux, файловая система)
Пользовательские элементы	Кнопки, DIP‑переключатели, светодиоды, семисегментные индикаторы (зависит от ревизии)
АЦП/аудио	В некоторых версиях — 8‑канальный 12‑битный АЦП, аудиокодек
Питание	Внешний блок питания; стабилизированные напряжения для FPGA, HPS, периферии
Совместимость с ПО	Quartus Prime, Platform Designer (Qsys), ARM DS‑5 / DS‑5 SoC Designer, Yocto, Buildroot, референсные проекты для AXI, DMA, прерываний, Linux‑драйверов

Области применения
Плата подходит для следующих задач:
Обучение и лабораторные работы. Изучение SoC‑архитектуры, взаимодействия FPGA и процессора, AXI‑шин, DMA, прерываний, загрузки Linux, написания драйверов и приложений под ARM.
Прототипирование встраиваемых систем. Создание контроллеров с детерминированными задачами в FPGA и управляющей частью на ARM (автоматика, робототехника, промышленные интерфейсы).
Сетевые и коммуникационные устройства. Реализация аппаратных ускорителей обработки пакетов, фильтрации, шифрования, преобразования протоколов с передачей результатов в HPS для дальнейшей маршрутизации или логирования.
Мультимедиа и обработка сигналов. Аппаратная обработка видео/аудио в FPGA (фильтрация, кодирование, наложение эффектов) с выводом через HDMI/VGA и управлением из Linux.
Системы реального времени. Задачи, где критичны предсказуемые задержки: управление приводами, сбор данных с датчиков, синхронизация по внешним сигналам.
Разработка референсных дизайнов. Отработка архитектуры перед переносом на кастомные платы или серийные модули.
Научные и дипломные проекты. Исследование производительности FPGA‑ускорителей, сравнение программных и аппаратных реализаций алгоритмов, оценка энергопотребления и задержек.

Поддержка и интеграция
SoC Evaluation Kit полностью интегрируется в экосистему Intel FPGA и инструменты для ARM:
Quartus Prime — для проектирования и трассировки FPGA‑логики.
Platform Designer (ранее Qsys) — для построения системной шины, AXI‑интерфейсов, подключения периферии к HPS и генерации HDL‑обвязки.
ARM DS‑5 / DS‑5 SoC Designer — для отладки кода на ARM, просмотра регистров, трассировки, анализа производительности.
Yocto / Buildroot — для сборки Linux‑образов под HPS с нужными пакетами и драйверами.
ModelSim/Questa — для функционального и временного моделирования FPGA‑дизайна.
Референсные проекты — готовые примеры AXI‑подключения, передачи данных FPGA↔HPS, работы с DMA, прерываниями, видео и сетью.
Для старта достаточно подать питание, подключить ПК по USB/Ethernet, загрузить Linux с microSD или через JTAG, затем проверить базовые сценарии: «обмен данными FPGA↔HPS по AXI», «передача через DMA», «управление GPIO из Linux», «вывод изображения на HDMI», «запуск сетевого стека и пинг», «чтение АЦП и вывод на индикаторы».

Комплект поставки
В стандартный комплект входят:
плата Terasic SoC Evaluation Kit (TSoM/DE1‑SoC или аналог);
блок питания;
кабель USB (для JTAG и UART‑консоли);
кабели для видео (HDMI/VGA — в зависимости от комплектации);
документация (руководство пользователя, схемы, распиновки, рекомендации по настройке Linux и Platform Designer);
гарантийные и сопроводительные документы.
SD‑карта, кабели Ethernet, измерительное оборудование, дополнительные модули и ПО в комплект не входят.

Дополнительные аксессуары
Для полноценной работы и расширенного тестирования рекомендуется использовать:
SD‑карту с Linux‑образом (или инструменты для сборки Yocto/Buildroot) — для запуска ОС на HPS.
ПК с Quartus Prime и ARM DS‑5 — для разработки FPGA‑логики и отладки кода под ARM.
осциллограф и логический анализатор — для проверки временных диаграмм, сигналов AXI, тактовых частот и диагностики проблем.
сетевое оборудование (коммутатор, роутер, генератор трафика) — для тестирования сетевых функций и производительности.
дополнительные модули (датчики, камеры, платы расширения) — для реализации прикладных задач.
источник питания с запасом по току — если планируется подключение мощной периферии или нескольких модулей одновременно.

Почему стоит использовать Terasic SoC для разработки встраиваемых и гибридных систем
SoC‑платформа позволяет разделить нагрузку между FPGA и ARM: FPGA берёт на себя детерминированные, высокоскоростные и параллельные задачи, а ARM — управление, ОС и сетевые сервисы. Благодаря AXI‑связи обмен данными происходит с минимальной задержкой и высокой пропускной способностью, что критично для реальных систем. Развитая периферия и поддержка Linux ускоряют создание прикладного уровня, а наличие референсных проектов и учебных примеров делает плату удобной как для обучения, так и для прототипирования промышленных решений.
