T-Core

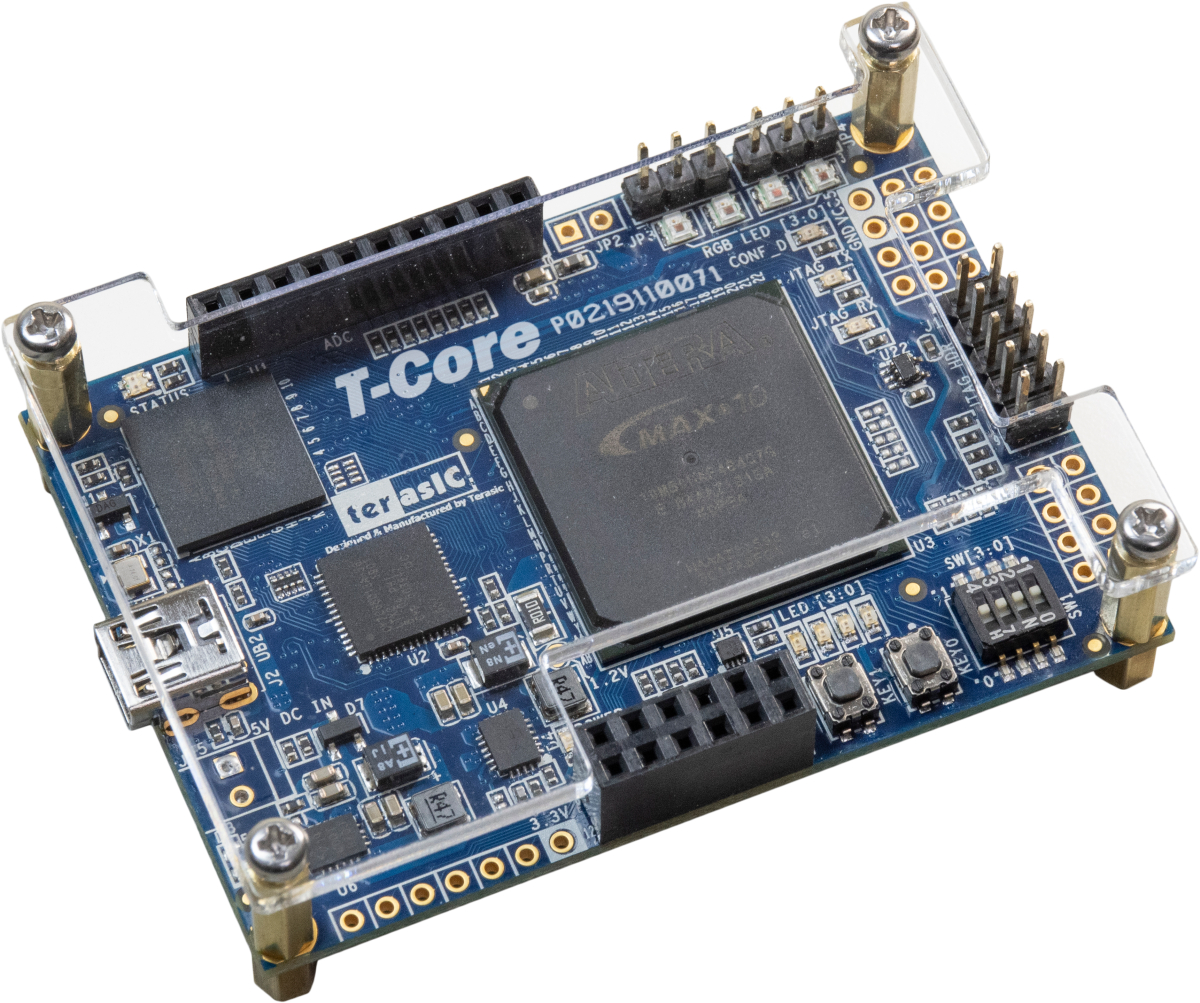

T‑Core (в терминологии Terasic — core board) — это «ядро» системы: плата с FPGA, системной памятью, тактовой подсистемой и интерфейсами, предназначенная для установки в корпус или интеграции с дочерними платами через высокоскоростные разъёмы (чаще всего HSMC). Её задача — обеспечить стабильную работу ПЛИС и дать удобные порты для подключения модулей под конкретные задачи.

Ключевое преимущество T‑Core — она снимает с разработчика необходимость проектировать базовую часть (питание, тактирование, память, JTAG, базовые IO) и позволяет сразу сосредоточиться на прикладной логике и интеграции модулей. В комплекте обычно идут референсные проекты и IP‑ядра для быстрой настройки и проверки системы.

Плата востребована в учебных лабораториях, R&D‑стендах, при создании кастомных систем на ПЛИС и в прототипировании специализированных устройств, где требуется модульная архитектура.

Основные преимущества
Готовая базовая платформа. Не нужно проектировать питание, тактирование, JTAG и базовые интерфейсы — вся системная часть уже реализована и оттестирована.
Модульная архитектура. Через HSMC и другие разъёмы можно подключать специализированные модули (HDMI, ARRadio, AD/DA, Camera Link и др.) под нужный сценарий.
Компактность и удобство интеграции. Плата рассчитана на установку в корпус, стойку или испытательный стенд, а не только на демонстрационный стенд.
Развитая подсистема памяти. Наличие DDR3/QDRII+ и Flash позволяет реализовывать буферизацию, хранение конфигурации и сложные алгоритмы на FPGA.
Гибкое тактирование. Программируемые генераторы и буферы дают точную настройку частот под трансиверы, память и пользовательскую логику.
Референсные проекты и IP. Готовые блоки для инициализации ПЛИС, памяти, тактирования и базовых тестов ускоряют старт.
Системный мониторинг. Датчики температуры, напряжения и статусов позволяют отслеживать состояние платы в реальном времени.
Простота отладки. JTAG, светодиоды, кнопки и переключатели дают быстрый доступ к диагностике и ручному управлению.

Технические характеристики

Параметр	Значение
Производитель	Terasic
Тип устройства	Базовая FPGA‑плата (core board)
FPGA	Intel (Altera) Stratix/Arria/Cyclone (зависит от ревизии)
Память	DDR3, QDRII+ (1–4 банка), 256 МБ Flash
Тактирование	50 МГц осциллятор + программируемые Si570/CDCM61004
Интерфейсы ввода‑вывода	GPIO, I²C, SPI, UART, USB‑Blaster (JTAG), разъёмы для дочерних плат
Разъёмы расширения	HSMC (High‑Speed Mezzanine Connector), дополнительные IO‑коннекторы
Пользовательские элементы управления	4–8 LED, 2 кнопки, DIP‑переключатель
Системный контроль	Датчик температуры, мониторинг питания, статусы линков
Питание	12 В DC (через клеммник/PCIe‑разъём) + стабилизированные внутренние шины
Форм‑фактор	Компактный (под установку в корпус/стенд), часто без полноразмерного PCIe
Совместимость с ПО	Quartus Prime, Platform Designer (Qsys), Signal Tap, Nios II, референсные проекты Terasic

Области применения
Плату удобно использовать для следующих задач:
Модульные стенды и учебные лаборатории. Быстрое построение систем из базовой платы и дочерних модулей (HDMI, SDR, AD/DA и т. п.) для лабораторных работ по ПЛИС.
Кастомные системы на ПЛИС. Создание собственных устройств с нужными интерфейсами через HSMC‑модули вместо разработки полной платы.
Прототипирование специализированных решений. Отработка архитектуры перед переходом к серийной плате: проверка памяти, тактирования, линков и логики.
Тестовые стенды для дочерних карт. Проверка работы HSMC‑модулей (ARRadio, AD/DA, HDMI) на стабильной базовой платформе.
Аппаратные ускорители и DSP‑системы. Реализация алгоритмов на FPGA с подключением внешних интерфейсов через дочерние платы.
Образовательные проекты. Изучение архитектуры ПЛИС‑систем, интерфейсов, тактирования и модульного проектирования.
Интеграция в корпуса и стойки. Компактная плата позволяет создавать законченные устройства без избыточных интерфейсов.

Поддержка и интеграция
Плата полностью интегрируется в экосистему Intel FPGA:
Quartus Prime — для синтеза, трассировки, временных ограничений и загрузки конфигурации.
Platform Designer (Qsys) — для построения системной шины, подключения контроллеров памяти, IO и пользовательской логики.
Signal Tap и System Console — для внутрисхемного захвата сигналов, чтения регистров и диагностики.
Nios II — для реализации управляющей логики, инициализации системы и мониторинга.
Референсные проекты и IP‑ядра — готовые блоки для памяти, тактирования, JTAG и типовых сценариев.
Примеры проектов — позволяют быстро проверить базовые функции и перейти к собственной разработке.
Для старта достаточно подключить питание 12 В, загрузить конфигурацию через JTAG (USB‑Blaster), запустить референсный проект и проверить работу памяти, тактирования, LED и базовых IO.

Комплект поставки
В стандартный комплект входят:
плата T‑Core (core board);
документация (руководство пользователя, схемы, распиновки HSMC, IO, JTAG, рекомендации по установке и отладке);
гарантийные и сопроводительные документы;
референсные проекты (файлы Quartus, IP‑ядра, примеры для Nios II и HDL).
USB‑Blaster (или аналог) для программирования, кабели питания, дочерние платы (HSMC‑модули), хост‑ПК, измерительные приборы (осциллограф, логический анализатор) в комплект не входят.

Дополнительные аксессуары
Для полноценной работы и расширенного тестирования рекомендуется использовать:
USB‑Blaster (или совместимый JTAG‑программатор) — для загрузки конфигурации FPGA;
кабели питания и качественные блоки питания 12 В — для стабильной работы платы;
хост‑ПК с Quartus Prime и Platform Designer — для разработки, моделирования и отладки проектов;
дочерние платы через HSMC (Camera Link, HDMI, ARRadio, AD/DA) — для расширения функционала под конкретные задачи;
измерительные приборы (осциллограф, логический анализатор) — для анализа сигналов и проверки временных диаграмм;
референсные проекты и IP‑ядра — для быстрого старта и сокращения времени на базовую инициализацию;
ПО для тестирования (MATLAB/Simulink, GNU Radio) — если требуется совместная работа с внешними инструментами и моделирование алгоритмов.

Почему стоит использовать T‑Core для прототипирования и отладки
T‑Core позволяет сосредоточиться на прикладной задаче и интеграции модулей, не отвлекаясь на проектирование базовой части системы. Наличие готовой подсистемы питания, тактирования, памяти и JTAG заметно ускоряет отладку, а модульная архитектура через HSMC даёт гибкость при создании специализированных стендов. Это особенно важно при разработке кастомных устройств, учебных стендов и прототипов, где критичны скорость запуска, надёжность и возможность масштабирования.
