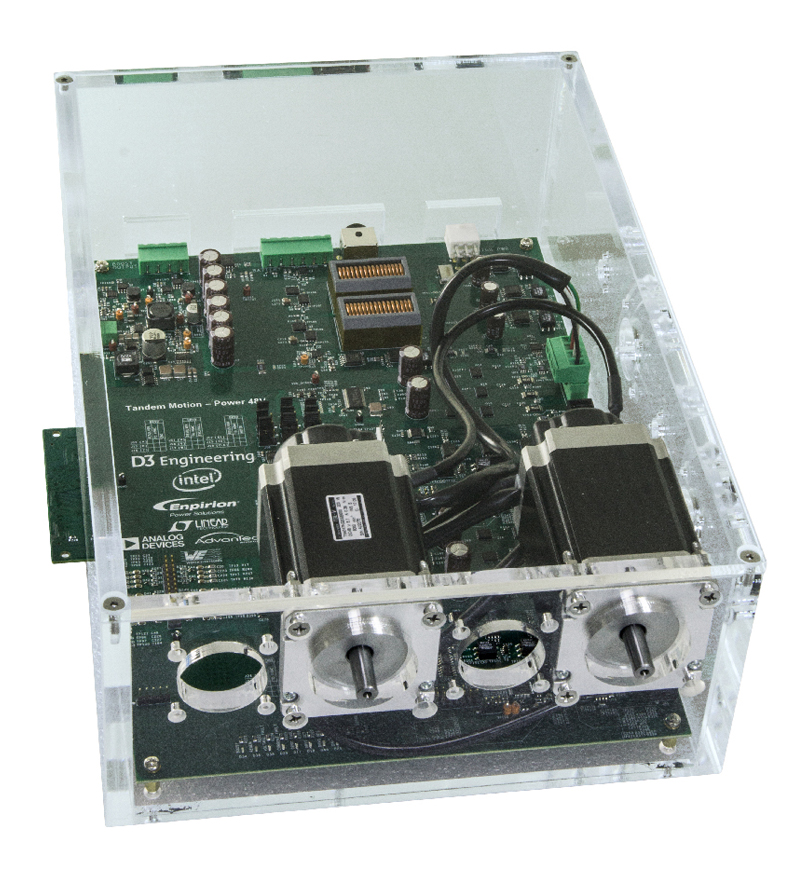

Tandem Motion-Power 48 V

Tandem Motion‑Power 48 V — это силовая плата‑модуль для прототипирования систем управления электродвигателями с применением ПЛИС. Её ключевая особенность — демонстрация «тандемного» подхода: одна FPGA одновременно управляет и силовой частью (DC‑DC‑конвертером и инверторами), и алгоритмами управления двигателем (FOC, трапецеидальное управление и др.).

Плата не является автономным устройством: она предназначена для стыковки с FPGA‑комплектами через разъём HSMC (High‑Speed Mezzanine Connector), например с платами на базе Intel MAX 10, Cyclone V, Arria 10 и т. п. Это позволяет реализовать полный контур управления (силовая электроника + алгоритмы + интерфейсы) на единой платформе ПЛИС, что важно для детерминированных систем с жёсткими требованиями к задержкам и синхронизации.

В составе платы — двунаправленный повышающе‑понижающий DC‑DC‑конвертер, который формирует напряжение шины постоянного тока (DC link) в диапазоне 12–48 В, и шесть полумостовых выходов, скомпонованных в два независимых трёхфазных инвертора. Такая конфигурация даёт возможность разрабатывать как одноосевые, так и двухосевые приводы, а также экспериментировать с разными типами двигателей (BLDC, PMSM, асинхронные) и схемами коммутации.

Дополнительно плата обеспечивает измерение токов и напряжений (для контуров тока и защиты), а также поддерживает несколько типов обратной связи по положению: инкрементальные энкодеры, абсолютные (EnDat, BiSS), резольверы (через RDC Tamagawa) и датчики Холла. Это делает её удобной для изучения и сравнения разных подходов к управлению — от простых 6‑шаговых до сложных FOC‑алгоритмов.

Плата востребована в вузах и R&D‑лабораториях для обучения силовой электронике и векторному управлению, а также в промышленных проектах для быстрого прототипирования драйверов и контроллеров приводов.

Основные преимущества
Единая FPGA‑платформа для всей системы. Управление DC‑DC, инвертором и алгоритмами в одном чипе упрощает синхронизацию и повышает детерминизм.
Двунаправленный DC‑DC с рекуперацией. Возможность возврата энергии в источник питания при торможении двигателя — важно для энергоэффективных и безопасных систем.
Два трёхфазных привода на одной плате. Экономит место и упрощает сравнение алгоритмов или отладку многоосевых систем.
Гибкие интерфейсы обратной связи. Поддержка энкодеров, резольверов и абсолютных датчиков позволяет тестировать разные архитектуры управления.
Развитый мониторинг токов и напряжений. Датчики на всех ключевых узлах (DC link, фазы, вход) дают данные для защиты, диагностики и оптимизации алгоритмов.
Совместимость с референсными проектами и Model‑Based Design. Есть готовые примеры под Simulink/DSP Builder, которые генерируют HDL для FPGA, ускоряя разработку.
Промышленная топология и компоненты. MOSFET‑каскады, качественные драйверы затворов и сигма‑дельта АЦП обеспечивают реалистичные условия тестирования.

Технические характеристики

Параметр	Значение
Производитель	Terasic (на базе технологий Intel/Altera)
Интерфейс подключения	HSMC (совместим с FPGA‑платами Intel: MAX 10, Cyclone V/VII, Arria 10/GX, Stratix и др.)
Входное напряжение	9–16 В DC
Напряжение шины DC link	12–48 В (регулируется DC‑DC‑конвертером)
Силовые выходы	6 полумостов → 2 независимых трёхфазных инвертора
Частота коммутации	62,5–125 кГц (перестраиваемая)
Режимы работы DC‑DC	Повышающий/понижающий, двунаправленный (с рекуперацией энергии)
Измерение параметров	Токи фаз, напряжение DC link, входной ток/напряжение (сигма‑дельта АЦП)
Интерфейсы обратной связи	Инкрементальный энкодер, EnDat, BiSS, резольвер (через RDC), датчики Холла
Питание логики и периферии	Встроенные импульсные стабилизаторы (Enpirion) для драйверов затворов, датчиков и логики
Пользовательские элементы	Разъёмы для двигателей, датчиков, внешних сигналов; перемычки для настройки режимов
Мониторинг и защита	Контроль токов/напряжений, программные пороги и аварийные отключения через FPGA
Совместимость с ПО	Quartus Prime, Platform Designer, ModelSim/Questa, DSP Builder (Simulink), референсные проекты для управления двигателями

Области применения
Плата подходит для следующих задач:
Обучение силовой электронике и управлению двигателями. Изучение DC‑DC‑преобразователей, инверторов, ШИМ, контуров тока, FOC, SVPWM и других алгоритмов на реальном железе.
Прототипирование драйверов и контроллеров. Быстрая проверка архитектуры привода, оценка задержек, динамики и устойчивости системы.
Разработка энергоэффективных систем с рекуперацией. Отработка стратегий возврата энергии при торможении и оптимизации КПД.
Многоосевые системы и координация приводов. Сравнение алгоритмов синхронного управления двумя осями, компенсация перекосов и нагрузок.
Исследования в области детерминированного управления. Проверка работы алгоритмов в жёстком реальном времени на FPGA, анализ джиттера и синхронизации.
Верификация алгоритмов для промышленных и автомобильных применений. Моделирование условий эксплуатации (перегрузки, просадки напряжения, аварийные режимы).
Научные и дипломные проекты. Реализация оригинальных алгоритмов управления, сравнение разных типов датчиков и стратегий коммутации.

Поддержка и интеграция
Tandem Motion‑Power 48 V интегрируется в экосистему Intel FPGA:
Quartus Prime — для загрузки конфигурации, отладки и анализа временных диаграмм.
Platform Designer — для построения системной шины и периферии (если используется процессорное ядро в FPGA).
ModelSim/Questa — для моделирования силовой части и алгоритмов управления.
DSP Builder (Simulink) — для Model‑Based Design: разработка алгоритмов в Simulink с автоматической генерацией HDL и тестовых стендов.
Референсные проекты — готовые примеры управления двигателями, DC‑DC и защиты, позволяющие быстро начать работу.
Для старта достаточно подключить плату к FPGA‑комплекту через HSMC, подать питание 9–16 В, подключить двигатель и датчик положения, загрузить референсный проект в Quartus или сгенерировать HDL из Simulink‑модели, затем проверить базовые сценарии: «инициализация DC‑DC», «тест полумостов без нагрузки», «проверка обратной связи», «запуск двигателя на низкой скорости», «разгон/торможение с контролем токов».

Комплект поставки
В стандартный комплект входят:
плата Tandem Motion‑Power 48 V;
разъёмы и кабели для подключения двигателей и датчиков (базовый набор);
документация (руководство пользователя, схемы, распиновки, рекомендации по настройке и безопасности);
гарантийные и сопроводительные документы.
Двигатели, датчики положения, кабели питания, FPGA‑комплект (носитель с ПЛИС) и измерительное оборудование в комплект не входят.

Дополнительные аксессуары
Для полноценной работы и расширенного тестирования рекомендуется использовать:
FPGA‑комплект с HSMC‑разъёмом (например, на базе MAX 10, Cyclone V или Arria 10) — как вычислительное ядро.
осциллограф с полосой 100–200 МГц и дифференциальными пробниками — для анализа формы токов/напряжений и диагностики переключений.
источник питания 12–16 В с током 10–20 А — для питания платы и двигателей.
двигатели 24–48 В (BLDC/PMSM) с подходящими датчиками положения — для отработки реальных режимов.
датчики и кабели обратной связи (энкодеры, резольверы, BiSS‑модули) — для сравнения алгоритмов управления.
мультиметр и токовые клещи — для контроля токов и проверки защит.
ПК с Quartus Prime и Simulink (опционально) — для разработки и автоматической генерации HDL.

Почему стоит использовать Tandem Motion‑Power 48 V для разработки систем управления приводами
Плата позволяет сосредоточиться на алгоритмах управления, а не на силовой части: все ключевые узлы (DC‑DC, полумосты, датчики, интерфейсы) уже реализованы на плате. Двунаправленный DC‑DC даёт возможность отрабатывать рекуперацию и защиту от перенапряжений, а два трёхфазных канала — сравнивать стратегии управления и тестировать многоосевые системы. Гибкая поддержка разных типов обратной связи делает её универсальной для учебных и исследовательских задач. Развитая интеграция с DSP Builder и Quartus ускоряет переход от модели к работающему прототипу.
