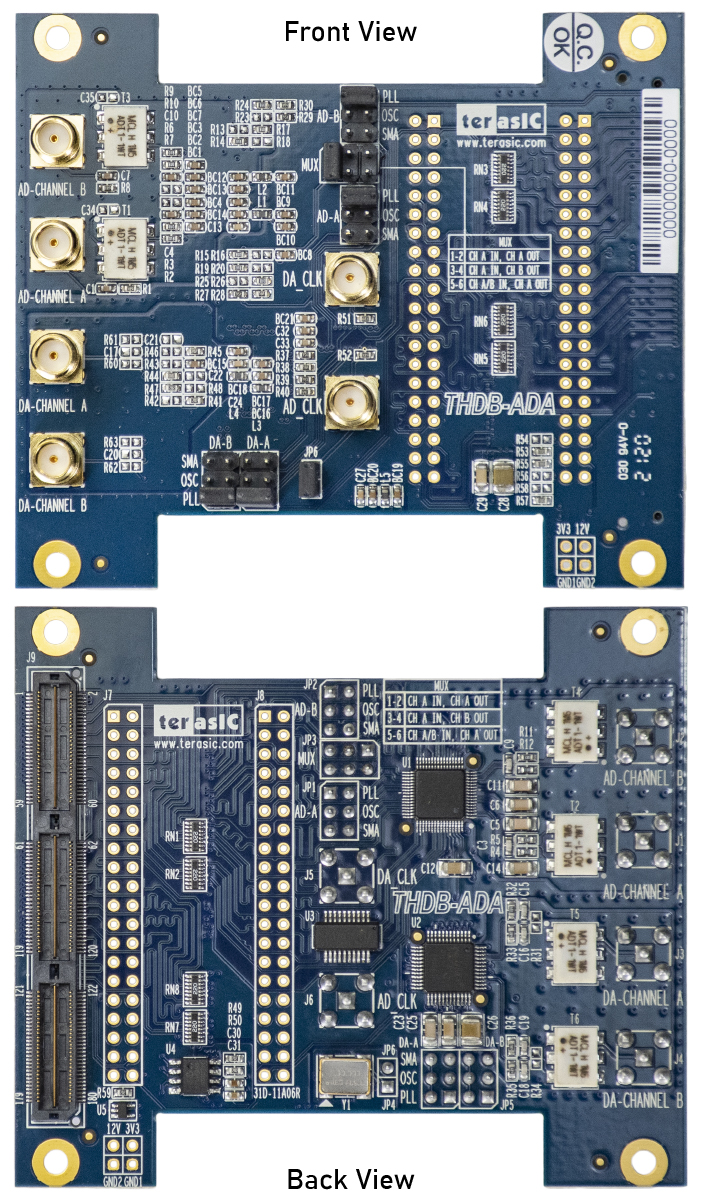

Высокоскоростная AD / DA-карта

High‑Speed AD/DA HSMC Daughter Card (Terasic) — это модуль расширения, который связывает FPGA‑систему с аналоговым миром: принимает аналоговые сигналы через АЦП и формирует аналоговые выходы через ЦАП. Плата берёт на себя сложную аналоговую часть (усиление, согласование, выборку, фильтрацию, управление диапазонами), а FPGA оперирует цифровыми потоками данных — их можно обрабатывать алгоритмами цифровой фильтрации, модуляции, спектрального анализа, управления и т. п.

Ключевое преимущество карты — не нужно проектировать высокоскоростные аналоговые тракты и бороться с шумами и наводками: вся RF/аналоговая разводка, буферы, опорные источники и схемы выборки‑хранения уже реализованы на плате. В комплекте обычно идёт референсный дизайн (Verilog/VHDL) и примеры проектов, позволяющие быстро запустить приём и генерацию сигналов.

Плата востребована в R&D систем сбора данных, радиоинтерфейсов, измерительных приборов, в центрах верификации, на производстве электроники и в вузах для лабораторных работ по DSP, АЦП/ЦАП, обработке сигналов и архитектуре FPGA‑систем.

Основные преимущества
Готовые высокоскоростные АЦП/ЦАП на плате. Не требуется проектировать аналоговые входные/выходные цепи, подбирать операционные усилители и бороться с паразитными связями — вся аналоговая часть уже реализована.
Высокая частота дискретизации и хорошая разрядность. Позволяет работать с широкополосными сигналами, проводить точные измерения и генерировать сложные формы сигналов.
Многоканальность. Несколько независимых каналов АЦП и ЦАП дают возможность одновременно принимать и выдавать сигналы, реализовывать I/Q‑тракты, дифференциальные пары или многоканальные системы сбора данных.
Структурированные цифровые потоки для FPGA. Данные поступают в виде отсчётов с синхронизацией, что удобно для конвейеров DSP, буферизации, FFT, фильтрации и других алгоритмов.
Совместимость с HSMC и GX‑ПЛИС. Работает с платами на базе Stratix, Arria, Cyclone GX с трансиверами и HSMC.
Референсный дизайн и примеры. Исходный код на Verilog, тестовые проекты и инструкции ускоряют старт и снижают порог входа.
Развитая индикация. Светодиоды статуса каналов, ошибок и питания позволяют быстро локализовать проблемы без сложных измерительных приборов.
Простота установки. Модуль вставляется в HSMC, питание и управление идут через разъём, не требуется отдельный блок питания.

Технические характеристики

Параметр	Значение
Производитель	Terasic (или совместимые аналоги)
Тип модуля	Дочерняя плата (daughter card) для HSMC
Назначение	Высокоскоростное АЦП/ЦАП‑преобразование для FPGA‑систем
Интерфейс к FPGA	HSMC (High‑Speed Mezzanine Connector)
АЦП	2 канала, 14 бит, до 150 MSPS (типично; зависит от ревизии)
ЦАП	2 канала, 14 бит, до 250 MSPS (типично; зависит от ревизии)
Аналоговые входы	BNC или SMA, согласованные по импедансу, с выбором диапазонов напряжения
Аналоговые выходы	BNC или SMA, с буферизацией и защитой от перегрузки
Синхронизация	Внутренний/внешний тактовый генератор, Clock In/Out для каскадирования и синхронизации нескольких плат
Формат данных на FPGA	Поток отсчётов (I/Q или раздельные каналы), сигналы синхронизации, флаги ошибок
Питание	Через HSMC (12 В, 3,3 В); встроенные DC/DC и стабилизаторы
Индикация	Светодиоды активности каналов, ошибок, статуса тактирования и питания
Поддерживаемые FPGA	Stratix IV GX, Stratix V GX, Arria V GX, Cyclone V GX и другие GX‑семейства с трансиверами и HSMC
Особенности разводки	Контроль импеданса, экранирование аналоговых цепей, минимизация перекрёстных наводок
Совместимость с ПО	Quartus Prime, Platform Designer, Signal Tap, референсные проекты AD/DA

Области применения
Плату удобно использовать для следующих задач:
Системы сбора данных и осциллографы. Приём аналоговых сигналов с датчиков, оцифровка, буферизация и анализ в реальном времени на FPGA.
Генераторы сигналов и тестовые стенды. Формирование произвольных форм сигналов (синус, меандр, пилообразный, сложные модулированные сигналы) для проверки устройств.
Цифровая обработка сигналов (DSP) на FPGA. Реализация FFT, фильтров, демодуляторов, корреляторов, алгоритмов синхронизации и других DSP‑блоков с жёсткими требованиями к задержкам.
Прототипирование радиоинтерфейсов и SDR. Приём и передача I/Q‑сигналов, тестирование трактов, верификация алгоритмов модуляции/демодуляции.
Измерительные системы и калибровка. Точная оцифровка и воспроизведение эталонных сигналов для калибровки и проверки характеристик устройств.
Автоматизированные испытательные стенды. Управление и контроль аналоговых параметров в составе тестовых систем.
Образовательные проекты и лабораторные работы. Изучение принципов АЦП/ЦАП, дискретизации, спектрального анализа, цифровой фильтрации и архитектуры FPGA‑DSP‑систем.
Исследовательские проекты. Эксперименты с адаптивными фильтрами, сжатием, кодированием, обработкой биомедицинских, акустических и других аналоговых сигналов.

Поддержка и интеграция
Карта полностью интегрируется в экосистему Intel FPGA:
Quartus Prime — для синтеза, трассировки, временных ограничений и загрузки конфигурации.
Platform Designer (Qsys) — для построения системной шины, подключения DSP‑блоков, буферов и контроллеров потоков данных.
Signal Tap и System Console — для внутрисхемного захвата сигналов, чтения регистров и диагностики ошибок.
Референсные проекты и IP‑ядра — готовые блоки для инициализации АЦП/ЦАП, настройки частот дискретизации, формирования I/Q‑потоков и базовых DSP‑алгоритмов.
Примеры на Verilog — позволяют быстро запустить приём/генерацию тестовых сигналов, проверить синхронизацию и начать разработку собственной логики обработки.
Для старта достаточно установить плату в HSMC‑слот хост‑платы, подключить аналоговые источники/нагрузки (через BNC/SMA), при необходимости — внешний тактовый генератор, загрузить референсный проект (например, оцифровку синусоиды и генерацию отклика) и проверить потоки данных, синхронизацию и отсутствие ошибок.

Комплект поставки
В стандартный комплект входят:
плата High‑Speed AD/DA HSMC;
документация (руководство пользователя, схемы, распиновки HSMC и аналоговых разъёмов, рекомендации по настройке АЦП/ЦАП, временные ограничения и советы по отладке);
гарантийные и сопроводительные документы;
референсный дизайн (исходные коды на Verilog, файлы проектов Quartus, примеры инициализации и базовых тестов).
Аналоговые кабели (BNC/SMA), датчики, источники сигналов, генераторы, осциллографы, хост‑плата с HSMC, ПК с Quartus и ПО в комплект не входят.

Дополнительные аксессуары
Для полноценной работы и расширенного тестирования рекомендуется использовать:
аналоговые кабели (BNC/SMA) нужной длины и категории — для подключения источников и нагрузок;
хост‑плату с HSMC на базе GX‑семейства ПЛИС — как вычислительную основу для DSP и управления АЦП/ЦАП;
ПК с Quartus Prime и Platform Designer — для разработки, моделирования и отладки проектов;
измерительные приборы (осциллограф, генератор сигналов, спектроанализатор) — для анализа качества сигналов, проверки спектра и характеристик тракта;
внешний тактовый генератор — для синхронизации нескольких плат и достижения максимальной точности дискретизации;
референсные проекты и IP‑ядра — для быстрого старта и сокращения времени на базовую инициализацию;
ПО для DSP (MATLAB/Simulink, GNU Octave) — если требуется совместная работа с внешними инструментами и моделирование алгоритмов.

Почему стоит использовать High‑Speed AD/DA HSMC для прототипирования и отладки
Карта позволяет сосредоточиться на разработке алгоритмов цифровой обработки сигналов и логики управления, не отвлекаясь на проектирование аналоговых трактов и разводку высокоскоростных цепей. Наличие нескольких каналов АЦП/ЦАП с высокой частотой дискретизации даёт гибкость при тестировании разных сценариев, а референсный дизайн заметно ускоряет отладку. Это особенно важно при создании измерительных, радиотехнических и автоматизированных систем, где критичны точность, стабильность и минимальные задержки.
