Комплект для разработки ПЛИС Tr10-LP QDRII + Arria 10

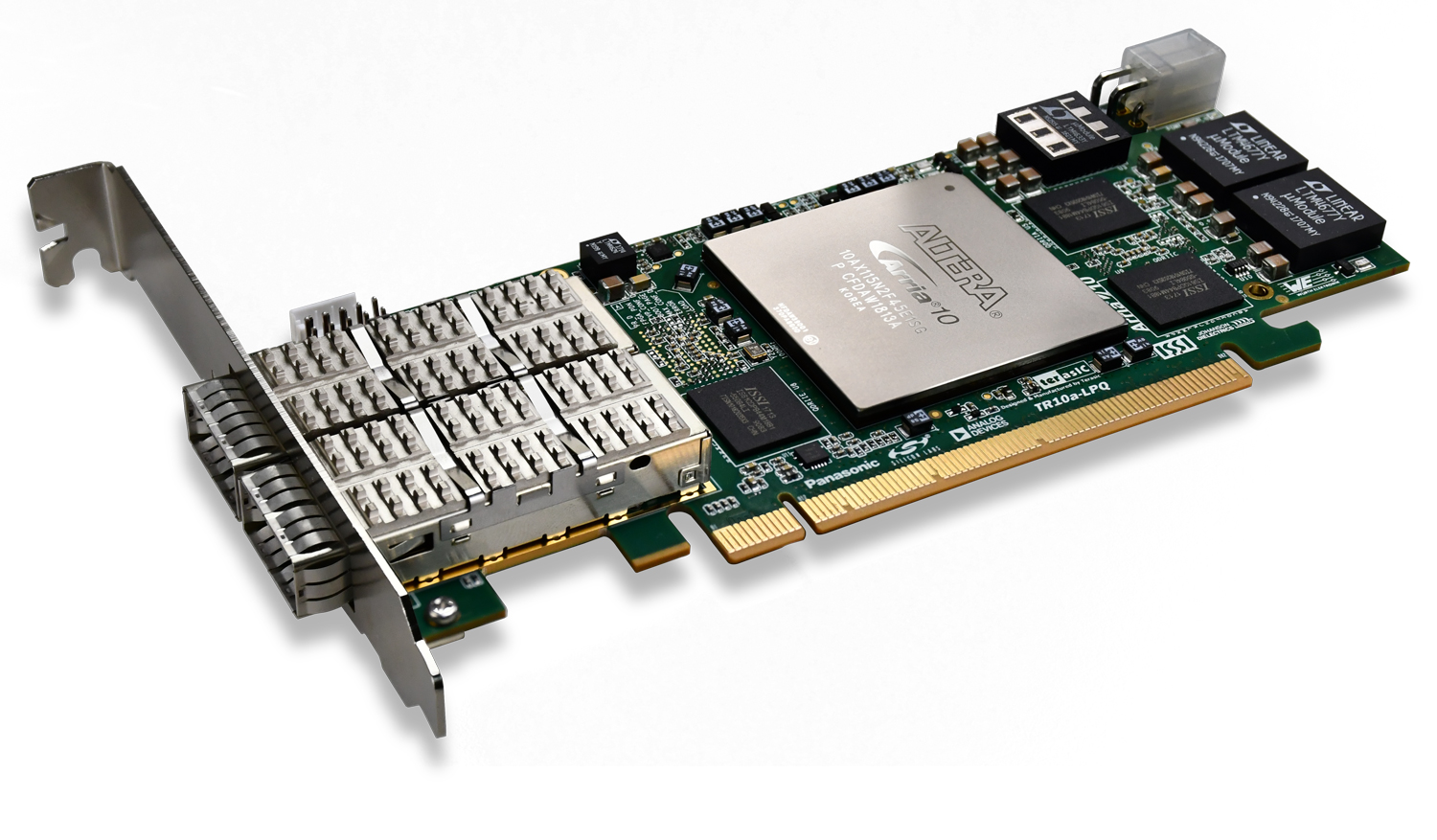

Комплект TR10‑LP (Terasic, модель P0562) — это FPGA‑платформа на базе ПЛИС Intel Arria 10 GX, выполненная в low‑profile форм‑факторе для установки в стандартные серверные корпуса. В отличие от учебных плат, TR10‑LP ориентирован на прикладные задачи с высокими требованиями к полосе пропускания и задержкам: сетевые ускорители, системы потоковой обработки, HPC‑модули, телеком‑ и финтех‑решения.

Ключевая особенность TR10‑LP — сбалансированная подсистема памяти и высокоскоростных интерфейсов: пять независимых банков QDRII+ SRAM обеспечивают широкую полосу для буферизации и конвейеров, а два порта QSFP+ позволяют работать с 40G‑потоками без внешнего PHY. PCIe x16 реализован как два независимых канала PCIe Gen3 x8 — это даёт гибкую маршрутизацию трафика между ПЛИС и хост‑системой.

Дополнительно плата оснащена продвинутой системой тактирования (фиксированный осциллятор + программируемый генератор), разъёмом для внешних высокоточных тактовых сигналов (1PPS и т. п.) и развитой системой мониторинга (напряжения, токи, температуры, управление вентилятором). Это критично при отладке высоконагруженных дизайнов и оценке стабильности работы в разных режимах.

Комплект востребован в R&D, центрах высокопроизводительных вычислений, у разработчиков сетевого оборудования, в телекоме и финтехе, где важно быстро проверить архитектуру ускорителя, оценить задержки, масштабируемость и совместимость с реальным оборудованием.

Основные преимущества
Высокая пропускная способность памяти. 5 независимых банков QDRII+ SRAM дают широкую полосу для конвейеров, буферов и алгоритмов с интенсивным обменом данными.
Высокоскоростные трансиверы без внешнего PHY. Два порта QSFP+ (до 40 Гбит/с каждый) позволяют сразу работать с 40G‑каналами, ускоряя разработку сетевых решений.
Гибкая система тактирования. Фиксированный осциллятор, программируемый генератор и вход для внешних высокоточных сигналов (1PPS) дают возможность точно настраивать частоты для разных частей проекта.
Низкие и предсказуемые задержки. Оптимизированная топология и прямые соединения упрощают проектирование детерминированных конвейеров и систем реального времени.
Low‑profile форм‑фактор. Компактный профиль позволяет устанавливать плату в стандартные серверные корпуса, обеспечивая удобную интеграцию в существующие стенды и тестовые среды.
Развитый мониторинг и управление. Датчики температуры, напряжения, тока и управление вентилятором помогают оценивать стабильность и тепловые режимы при длительных тестах.
Полная совместимость с экосистемой Intel FPGA. Поддержка Quartus Prime, Platform Designer, Signal Tap, System Console, ModelSim/Questa и референсных проектов.

Технические характеристики

Параметр	Значение
Производитель	Terasic
Модель	TR10‑LP (P0562)
ПЛИС	Intel Arria 10 GX (например, 10AX115N2F45E1SG)
Логические элементы	~1 150 000 LE
Трансиверы	До 12,5 Гбит/с; количество зависит от ревизии ПЛИС
Интерфейсы связи	2× QSFP+ (каждый до 40 Гбит/с); PCIe x16 (реализовано как 2× PCIe Gen3 x8)
Память	5 банков QDRII+ SRAM; высокоскоростная параллельная Flash‑память
Тактирование	Фиксированный 50 МГц осциллятор; программируемый генератор; вход для внешних тактовых сигналов (2×5 timing expansion header)
Пользовательские элементы	4 светодиода, 2 кнопки, 2 DIP‑переключателя
Мониторинг	Датчики температуры, напряжения, тока; управление вентилятором
Питание	PCIe‑слот + 6‑pin разъём 12 В
Форм‑фактор	Low‑profile (карта расширения)
Совместимость с ПО	Quartus Prime, Platform Designer, Signal Tap, System Console, ModelSim/Questa, референсные проекты для QSFP+, PCIe, QDRII+

Области применения
Плата подходит для следующих задач:
Сетевые ускорители и обработка пакетов. Аппаратные фильтры, классификаторы, агрегаторы, балансировщики, разгрузка CPU от обработки трафика.
Прототипирование вычислительных ускорителей. Проверка архитектуры конвейеров, оценка задержек и пропускной способности, отладка взаимодействия с памятью и интерфейсами.
Системы потоковой обработки данных. Аппаратная реализация алгоритмов сжатия, шифрования, кодирования, анализа потоков в реальном времени.
HPC и научные расчёты. Реализация вычислительных ядер (DSP, матричные операции) и конвейеров с высокой пропускной способностью для инженерных и научных задач.
Финансовые и телеком‑системы с низкой задержкой. Низколатентные торговые шлюзы, обработка рыночных данных, сетевые функции с детерминированными задержками.
Тестирование и верификация высокоскоростных интерфейсов. Отладка трансиверных IP‑ядер, проверка совместимости с QSFP+ модулями, оценка качества канала.
Разработка референсных дизайнов для промышленных изделий. Создание прототипов карт ускорения, сетевых модулей и встраиваемых решений с высокой производительностью.
Исследовательские проекты и продвинутые курсы. Изучение архитектуры высокопроизводительных систем на ПЛИС, проектирование конвейеров, работа с QDR‑памятью и высокоскоростными трансиверами.

Поддержка и интеграция
TR10‑LP полностью интегрируется в экосистему Intel FPGA:
Quartus Prime — для синтеза, трассировки, временных ограничений и анализа мощности.
Platform Designer — для построения процессорных подсистем и периферии, подключения модулей к шинам и генерации HDL‑обвязки.
Signal Tap — для внутрисхемного захвата сигналов, анализа временных диаграмм и диагностики ошибок.
System Console — для мониторинга конфигурации, чтения/записи регистров и отладки.
ModelSim/Questa — для функционального и временного моделирования.
Референсные проекты и примеры — готовые дизайны для PCIe, QSFP+, QDRII+ и типовых конвейеров, позволяющие быстро начать разработку.
Для старта достаточно установить плату в слот PCIe сервера/рабочей станции, подключить питание, загрузить тестовый проект в Quartus и проверить базовые интерфейсы: «инициализация QDRII+», «тест PCIe Gen3», «проверка трансиверов QSFP+», «прогон тестового конвейера обработки потока».

Комплект поставки
В стандартный комплект входят:
плата TR10‑LP в low‑profile форм‑факторе;
кабель/переходники для подключения питания (в зависимости от ревизии);
документация (руководство пользователя, схемы, распиновки, рекомендации по установке и настройке);
гарантийные и сопроводительные документы.
QSFP+ модули, кабели, серверный корпус и измерительное оборудование в комплект не входят.

Дополнительные аксессуары
Для полноценной работы и расширенного тестирования рекомендуется использовать:
QSFP+ оптические или медные модули и кабели — для подключения к сетевому оборудованию и тестирования каналов.
сервер или рабочую станцию с PCIe‑слотом — для установки платы и взаимодействия с хост‑системой.
осциллограф и логический анализатор — для отладки сигналов, проверки временных диаграмм и диагностики проблем на шинах.
рабочую станцию с Quartus Prime и достаточным объёмом RAM — для разработки, моделирования и анализа проектов.
сетевое оборудование (коммутаторы, генераторы трафика) — для нагрузочного тестирования и оценки производительности ускорителей.
дополнительные модули памяти или накопители — если проект требует расширения буферизации или хранения данных.

Почему стоит использовать TR10‑LP для высокопроизводительных проектов на ПЛИС
TR10‑LP даёт возможность реализовать сложные проекты, где важны не только логика, но и высокая пропускная способность, низкие задержки и предсказуемое поведение системы: сочетание QDRII+, QSFP+ и PCIe позволяет строить полноценные ускорители и сетевые модули без компромиссов по полосе. Low‑profile форм‑фактор и развитая система тактирования/мониторинга делают плату удобной для интеграции в серверные стенды и длительных тестов. Это особенно ценно при прототипировании промышленных решений, когда нужно заранее оценить масштабируемость, производительность и совместимость с реальным оборудованием.
