Комплект для разработки ПЛИС TR10a-HL Arria 10

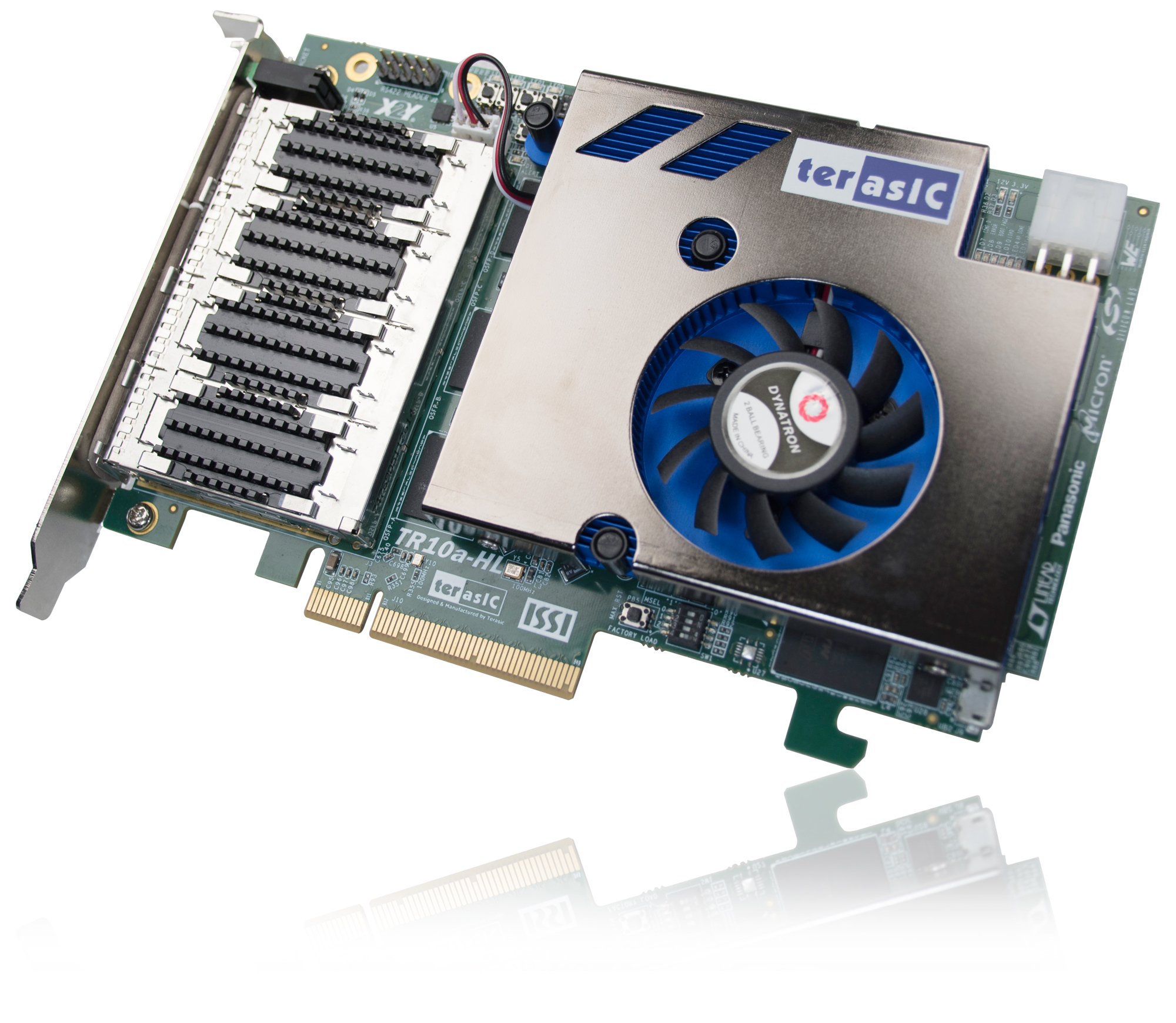

Комплект TR10a‑HL (Terasic, модель P0497) — это высокопроизводительная FPGA‑платформа на базе ПЛИС Intel Arria 10 GX, выполненная в виде карты расширения для установки в PCIe‑слот сервера или рабочей станции. В отличие от учебных плат, TR10a‑HL ориентирован на серьёзные инженерные и исследовательские задачи: прототипирование сетевых ускорителей, систем потоковой обработки, финансовых и телекоммуникационных решений, где критичны пропускная способность, предсказуемые задержки и плотная интеграция с высокоскоростными интерфейсами.

Ключевая особенность TR10a‑HL — сбалансированная архитектура «трансиверы + память + хост‑интерфейс»: четыре порта QSFP+ позволяют работать с 40G‑потоками без внешнего PHY, шесть независимых банков QDRII+ SRAM дают широкую полосу для буферизации и конвейеров, а PCIe x8 обеспечивает эффективную передачу данных в хост‑систему. При этом плата оснащена продвинутой системой тактирования (программируемые генераторы Si5340) и детальным мониторингом питания/температуры — это важно при отладке высоконагруженных дизайнов и оценке влияния условий эксплуатации на стабильность работы.

Комплект востребован в R&D‑центрах, у разработчиков сетевого оборудования, в финтехе (низколатентные торговые системы), телекоме и в академических лабораториях, где нужно быстро проверить архитектуру ускорителя, оценить задержки, масштабируемость и совместимость с реальным оборудованием.

Основные преимущества
Высокоскоростные трансиверы без внешнего PHY. Arria 10 GX с трансиверами до 12,5 Гбит/с и 4 портами QSFP+ позволяют сразу работать с 40G‑каналами, ускоряя разработку сетевых решений.
Большая пропускная способность памяти. 6 независимых банков QDRII+ SRAM обеспечивают высокую скорость доступа для буферов, конвейеров и алгоритмов с интенсивным обменом данными.
Гибкая система тактирования. Программируемые генераторы (Si5340A/B) дают возможность точно настраивать частоты для трансиверов, памяти и пользовательских модулей.
Низкие и предсказуемые задержки. Оптимизированная топология и прямые соединения упрощают проектирование систем реального времени и детерминированных конвейеров.
Форм‑фактор карты расширения. Совместимость с серверными корпусами и рабочими станциями, удобная интеграция в существующие стенды и тестовые среды.
Полная совместимость с экосистемой Intel FPGA. Поддержка Quartus Prime, Platform Designer, Signal Tap, System Console, ModelSim/Questa и референсных проектов.
Развитый мониторинг и управление. Датчики температуры, контроль напряжений и токов, управление вентиляторами помогают оценивать стабильность и тепловые режимы при длительных тестах.

Технические характеристики

Параметр	Значение
Производитель	Terasic
Модель	TR10a‑HL (P0497)
ПЛИС	Intel Arria 10 GX (например, 10AX115N2F45E1SG)
Логические элементы	~1 150 000 LE
Трансиверы	До 12,5 Гбит/с; 48 трансиверных каналов (зависит от ревизии)
Интерфейсы связи	4× QSFP+ (каждый до 40 Гбит/с); PCIe x8 Gen1/2/3
Память	6 банков QDRII+ SRAM; 256 МБ Flash‑памяти
Тактирование	50 МГц осциллятор; программируемые генераторы Si5340A/B
Пользовательские элементы	8 светодиодов, 4 кнопки, 2 DIP‑переключателя
Мониторинг	Датчики температуры, напряжения, тока; управление вентилятором
Питание	PCIe‑слот + 6‑pin разъём 12 В
Форм‑фактор	Full‑height, half‑length (карта расширения)
Совместимость с ПО	Quartus Prime, Platform Designer, Signal Tap, System Console, ModelSim/Questa, референсные проекты для QSFP+, PCIe, QDRII+

Области применения
Плата подходит для следующих задач:
Сетевые ускорители и обработка пакетов. Аппаратные фильтры, классификаторы, агрегаторы, балансировщики, разгрузка CPU от обработки трафика.
Прототипирование высоконагруженных вычислительных модулей. Проверка архитектуры конвейеров, оценка задержек и пропускной способности, отладка взаимодействия с памятью и интерфейсами.
Системы потоковой обработки данных. Аппаратная реализация алгоритмов сжатия, шифрования, кодирования, анализа потоков в реальном времени.
HPC и вычислительные ускорители. Реализация вычислительных ядер (DSP, матричные операции) и конвейеров с высокой пропускной способностью для научных и инженерных расчётов.
Финансовые и телеком‑системы с низкой задержкой. Низколатентные торговые шлюзы, обработка рыночных данных, сетевые функции с детерминированными задержками.
Тестирование и верификация высокоскоростных интерфейсов. Отладка трансиверных IP‑ядер, проверка совместимости с QSFP+ модулями, оценка качества канала.
Разработка референсных дизайнов для промышленных изделий. Создание прототипов карт ускорения, сетевых модулей и встраиваемых решений с высокой производительностью.
Исследовательские проекты и продвинутые курсы. Изучение архитектуры высокопроизводительных систем на ПЛИС, проектирование конвейеров, работа с QDR‑памятью и высокоскоростными трансиверами.

Поддержка и интеграция
TR10a‑HL полностью интегрируется в экосистему Intel FPGA:
Quartus Prime — для синтеза, трассировки, временных ограничений и анализа мощности.
Platform Designer — для построения процессорных подсистем и периферии, подключения модулей к шинам и генерации HDL‑обвязки.
Signal Tap — для внутрисхемного захвата сигналов, анализа временных диаграмм и диагностики ошибок.
System Console — для мониторинга конфигурации, чтения/записи регистров и отладки.
ModelSim/Questa — для функционального и временного моделирования.
Референсные проекты и примеры — готовые дизайны для PCIe, QSFP+, QDRII+ и типовых конвейеров, позволяющие быстро начать разработку.
Для старта достаточно установить плату в слот PCIe сервера/рабочей станции, подключить питание, загрузить тестовый проект в Quartus и проверить базовые интерфейсы: «инициализация QDRII+», «тест PCIe Gen3», «проверка трансиверов QSFP+», «прогон тестового конвейера обработки потока».

Комплект поставки
В стандартный комплект входят:
плата TR10a‑HL в форм‑факторе карты расширения;
кабель/переходники для подключения питания (в зависимости от ревизии);
документация (руководство пользователя, схемы, распиновки, рекомендации по установке и настройке);
гарантийные и сопроводительные документы.
QSFP+ модули, кабели, серверный корпус и измерительное оборудование в комплект не входят.

Дополнительные аксессуары
Для полноценной работы и расширенного тестирования рекомендуется использовать:
QSFP+ оптические или медные модули и кабели — для подключения к сетевому оборудованию и тестирования каналов.
сервер или рабочую станцию с PCIe‑слотом — для установки платы и взаимодействия с хост‑системой.
осциллограф и логический анализатор — для отладки сигналов, проверки временных диаграмм и диагностики проблем на шинах.
рабочую станцию с Quartus Prime и достаточным объёмом RAM — для разработки, моделирования и анализа проектов.
сетевое оборудование (коммутаторы, генераторы трафика) — для нагрузочного тестирования и оценки производительности ускорителей.
дополнительные модули памяти или накопители — если проект требует расширения буферизации или хранения данных.

Почему стоит использовать TR10a‑HL для высокопроизводительных проектов на ПЛИС
TR10a‑HL даёт возможность реализовать сложные проекты, где важны не только логика, но и высокая пропускная способность и низкие задержки: сочетание QSFP+, PCIe и QDRII+ позволяет строить полноценные ускорители и сетевые модули без компромиссов по полосе. Развитая система тактирования и мониторинга помогает точно контролировать параметры системы и оценивать влияние условий эксплуатации. Это особенно ценно при прототипировании промышленных решений, когда нужно заранее оценить масштабируемость, производительность и совместимость с реальным оборудованием.
