Комплект для разработки ПЛИС TR10a-HL2 Arria 10

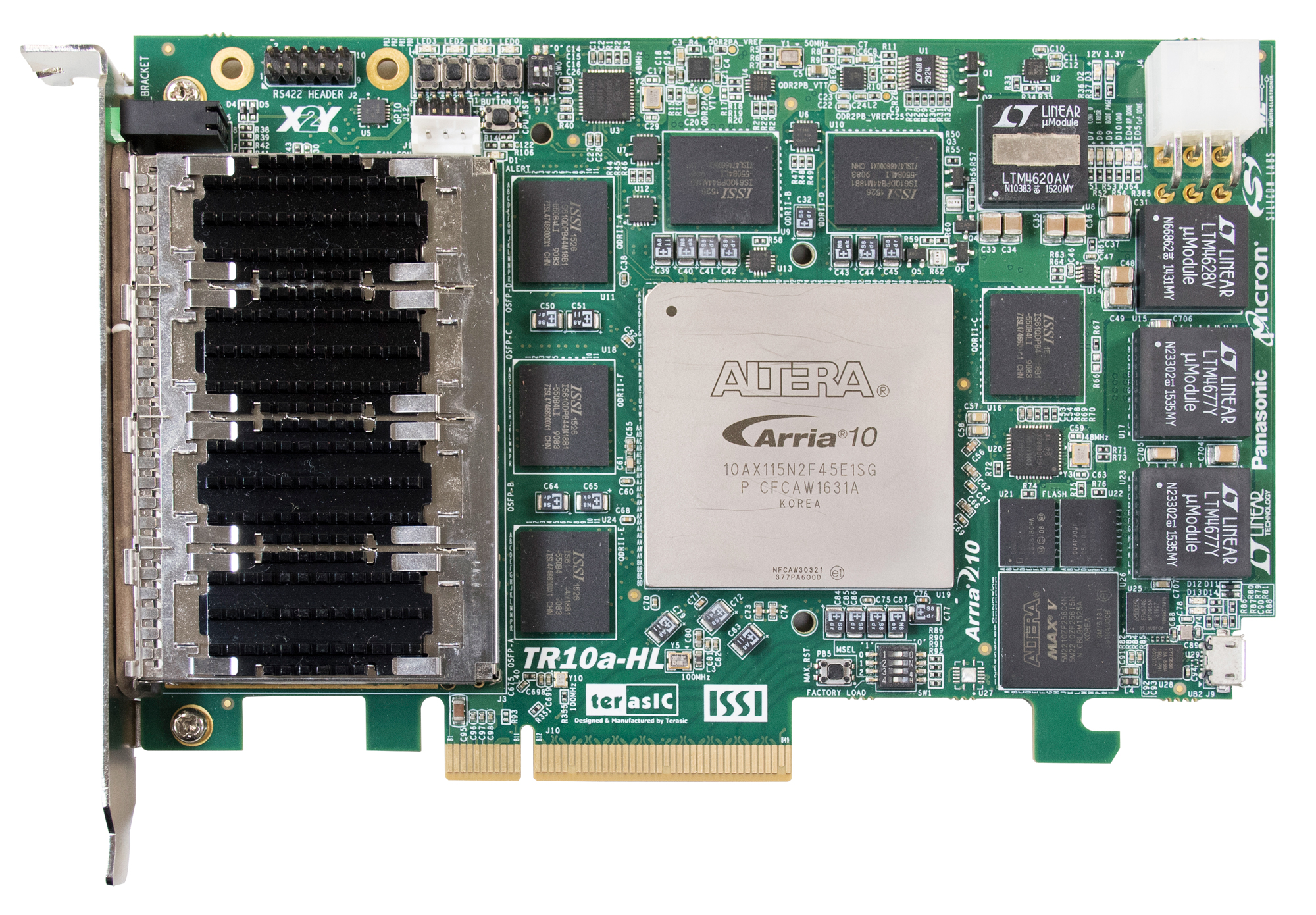

Комплект TR10a‑HL2 (Terasic, модель P0578) — это FPGA‑платформа форм‑фактора full‑height, half‑length (как карта расширения), построенная на ПЛИС Intel Arria 10 GX с высокой плотностью трансиверов и развитой подсистемой памяти. В отличие от учебных плат, TR10a‑HL2 ориентирован на серьёзные прикладные задачи: сетевые ускорители, обработку больших потоков данных, аппаратные конвейеры для HPC и прототипы промышленных решений, где критичны пропускная способность, задержки и параллелизм.

Ключевая особенность TR10a‑HL2 — сочетание высокоскоростных интерфейсов и большой пропускной способности памяти: четыре порта QSFP+ дают до 160 Гбит/с суммарной полосы, а шесть независимых банков QDRII+ SRAM обеспечивают широкую полосу для буферизации и конвейеров. PCIe x16 реализован как два независимых канала PCIe Gen3 x8, что позволяет гибко распределять трафик между ПЛИС и хост‑системой.

Плата востребована в R&D, центрах высокопроизводительных вычислений, у разработчиков сетевого оборудования и в исследовательских лабораториях, где нужно быстро проверить архитектуру ускорителя, оценить задержки и масштабируемость конвейера, а также отладить взаимодействие с внешними высокоскоростными интерфейсами.

Основные преимущества
Высокая пропускная способность интерфейсов. 4× QSFP+ (до 40 Гбит/с каждый) и 2× PCIe Gen3 x8 суммарно дают большую полосу для потоковых задач.
Большая пропускная способность памяти. 6 независимых банков QDRII+ SRAM и широкая шина обеспечивают высокую скорость доступа для конвейеров и буферизации.
Мощная ПЛИС Arria 10 GX. Большое число логических элементов, DSP‑блоков и высокоскоростных трансиверов для сложных проектов.
Низкие задержки и предсказуемая производительность. Оптимизированная топология, прямые соединения и независимые банки памяти упрощают проектирование систем реального времени.
Гибкая интеграция в систему. Форм‑фактор карты расширения, PCIe‑подключение к хосту, возможность установки в серверный корпус.
Полная совместимость с экосистемой Intel FPGA. Поддержка Quartus Prime, Platform Designer, Signal Tap, System Console, ModelSim/Questa и референсных проектов.
Готовность к сетевым и потоковым задачам. Встроенные примеры и интерфейсы позволяют сразу переходить к прототипированию ускорителей, фильтров пакетов, агрегаторов потоков и других сетевых функций.

Технические характеристики

Параметр	Значение
Производитель	Terasic
Модель	TR10a‑HL2 (P0578)
ПЛИС	Intel Arria 10 GX (конкретная ревизия зависит от поставки)
Логические элементы	Сотни тысяч LE (в зависимости от конкретной версии Arria 10)
Трансиверы	До 17,4 Гбит/с; количество зависит от ревизии ПЛИС
Интерфейсы связи	4× QSFP+ (каждый до 40 Гбит/с); PCIe x16 (реализовано как 2× PCIe Gen3 x8)
Память	6 банков QDRII+ SRAM; суммарная пропускная способность > 237,6 Гбит/с
Питание	Через PCIe и отдельный разъём; управление питанием и мониторинг напряжений
Форм‑фактор	Full‑height, half‑length (карта расширения)
Пользовательские элементы	Кнопки, DIP‑переключатели, светодиоды (для базовой индикации и управления)
Совместимость с ПО	Quartus Prime, Platform Designer, Signal Tap, System Console, ModelSim/Questa, референсные проекты для QSFP+, PCIe, QDRII+

Области применения
Плата подходит для следующих задач:
Сетевые ускорители и обработка пакетов. Реализация аппаратных фильтров, классификаторов, агрегаторов, балансировщиков и других функций на ПЛИС для разгрузки CPU.
Прототипирование высоконагруженных вычислительных модулей. Проверка архитектуры конвейеров, оценка задержек и пропускной способности, отладка взаимодействия с памятью и интерфейсами.
Системы потоковой обработки данных. Аппаратная реализация алгоритмов сжатия, шифрования, кодирования, анализа потоков в реальном времени.
HPC и вычислительные ускорители. Реализация вычислительных ядер (DSP, матричные операции) и конвейеров с высокой пропускной способностью для научных и инженерных расчётов.
Тестирование и верификация высокоскоростных интерфейсов. Отладка трансиверных IP‑ядер, проверка совместимости с QSFP+ модулями, оценка качества канала.
Разработка референсных дизайнов для промышленных изделий. Создание прототипов карт ускорения, сетевых модулей и встраиваемых решений с высокой производительностью.
Исследовательские проекты и продвинутые курсы. Изучение архитектуры высокопроизводительных систем на ПЛИС, проектирование конвейеров, работа с QDR‑памятью и высокоскоростными трансиверами.

Поддержка и интеграция

TR10a‑HL2 полностью интегрируется в экосистему Intel FPGA:

Quartus Prime — для синтеза, трассировки, временных ограничений и анализа мощности.
Platform Designer — для построения процессорных подсистем и периферии, подключения модулей к шинам и генерации HDL‑обвязки.
Signal Tap — для внутрисхемного захвата сигналов, анализа временных диаграмм и диагностики ошибок.
System Console — для мониторинга конфигурации, чтения/записи регистров и отладки.
ModelSim/Questa — для функционального и временного моделирования.
Референсные проекты и примеры — готовые дизайны для PCIe, QSFP+, QDRII+ и типовых конвейеров, позволяющие быстро начать разработку.
Для старта достаточно установить плату в слот PCIe сервера/рабочей станции, подключить питание, загрузить тестовый проект в Quartus и проверить базовые интерфейсы: «инициализация QDRII+», «тест PCIe Gen3», «проверка трансиверов QSFP+», «прогон тестового конвейера обработки потока».

Комплект поставки
В стандартный комплект входят:
плата TR10a‑HL2 в форм‑факторе карты расширения;
блок питания (или кабель питания в зависимости от ревизии);
кабель/переходники для подключения питания и базовой настройки;
документация (руководство пользователя, схемы, распиновки, рекомендации по установке и настройке);
гарантийные и сопроводительные документы.
QSFP+ модули, кабели, серверный корпус и измерительное оборудование в комплект не входят.

Дополнительные аксессуары

Для полноценной работы и расширенного тестирования рекомендуется использовать:

QSFP+ оптические или медные модули и кабели — для подключения к сетевому оборудованию и тестирования каналов;
сервер или рабочую станцию с PCIe‑слотом — для установки платы и взаимодействия с хост‑системой;
осциллограф и логический анализатор — для отладки сигналов, проверки временных диаграмм и диагностики проблем на шинах;
рабочую станцию с Quartus Prime и достаточным объёмом RAM — для разработки, моделирования и анализа проектов;
сетевое оборудование (коммутаторы, генераторы трафика) — для нагрузочного тестирования и оценки производительности ускорителей;
дополнительные модули памяти или накопители — если проект требует расширения буферизации или хранения данных.

Почему стоит использовать TR10a‑HL2 для высокопроизводительных проектов на ПЛИС
TR10a‑HL2 даёт возможность реализовать сложные проекты, где важны не только логика, но и высокая пропускная способность и низкие задержки: сочетание QSFP+, PCIe Gen3 и QDRII+ позволяет строить полноценные ускорители и сетевые модули без компромиссов по полосе. Это особенно ценно при прототипировании промышленных решений, когда нужно заранее оценить масштабируемость, производительность и совместимость с реальным оборудованием.
