TR5-F40W

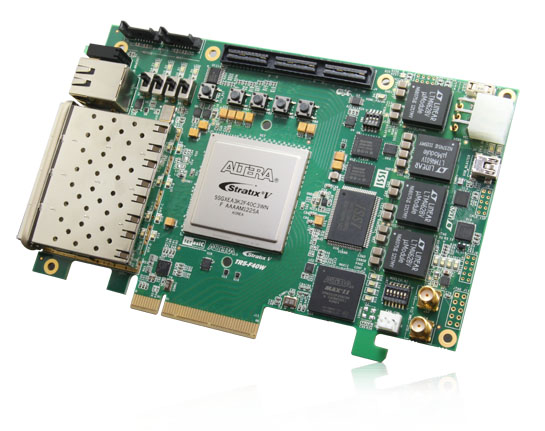

Terasic TR5‑F40W — это мощная плата разработки на базе Intel (Altera) Stratix V GX, ориентированная на самые требовательные высокопроизводительные задачи. Ключевая особенность — прямые подключения к четырём модулям 10G SFP+ без внешнего PHY, что даёт ультранизкую задержку и упрощает архитектуру сетевых решений.

Плата оснащена большим объёмом логики (340K LE), высокоскоростными трансиверами (до 12,5 Гбит/с) и развитой подсистемой интерфейсов: PCIe Gen3 (x8), SATA III, а также портом расширения HSMC для подключения дочерних плат (Camera Link, HDMI, SDR, AD/DA и др.). Гибкая система тактирования (Si570, CDCM61004) позволяет точно настраивать частоты под разные сценарии.

Главное преимущество TR5‑F40W — она даёт готовую, корректно разведенную и проверенную высокоскоростную платформу: пользователю остаётся реализовать прикладную логику на FPGA и интегрировать её с внешними системами. В комплекте — референсные проекты и IP‑ядра для быстрого старта по ключевым интерфейсам.

Плата востребована в R&D сетевых ускорителей, телекоммуникационного оборудования, HPC‑систем, высокочастотной торговли и любых проектов, где критичны пропускная способность, детерминизм и минимальные задержки.

Основные преимущества
Высокая плотность логики и производительность. 340 тысяч логических элементов и встроенные трансиверы позволяют реализовывать сложные алгоритмы и большие системные проекты на одном чипе.
Ультранизкая задержка и высокая пропускная способность. Прямые SFP+‑подключения без внешнего PHY и трансиверы до 12,5 Гбит/с обеспечивают минимальные задержки и высокую скорость передачи данных.
Развитая подсистема интерфейсов. PCIe Gen3 (x8) для связи с хостом, SATA III для накопителей, 4×SFP+ для 10G‑сетей и HSMC‑порт для расширения функциональности.
Гибкое тактирование. Программируемые генераторы (Si570 и CDCM61004) дают возможность точно настраивать тактовые частоты для трансиверов, памяти и системной логики.
Совместимость с дочерними платами. HSMC‑разъём позволяет подключать модули Camera Link, HDMI, ARRadio, AD/DA и другие для расширения функционала.
Референсные проекты и IP‑ядра. Готовые блоки для PCIe, SFP+, SATA, тактирования и системного контроля ускоряют запуск и снижают порог входа.
Системный мониторинг. Датчик температуры, управление вентилятором, контроль питания и статусов позволяют отслеживать состояние платы в реальном времени.
Простота интеграции в стенд. Плата устанавливается в стандартный PCIe‑слот, работает как в составе ПК, так и автономно при наличии внешнего питания 12 В.

Технические характеристики

Параметр	Значение
Производитель	Terasic
Тип устройства	FPGA‑плата разработки (PCIe form factor, standard height, half length)
FPGA	Intel (Altera) Stratix V GX (340K логических элементов)
Трансиверы	До 12,5 Гбит/с; поддержка 10G SFP+ без внешнего PHY
Интерфейсы связи	4× SFP+ (до 10 Гбит/с+), PCIe x8 Gen1/2/3, SATA III (6 Гбит/с), RS422
Порт расширения	HSMC (High‑Speed Mezzanine Connector) для дочерних карт
Тактирование	50 МГц осциллятор + программируемые Si570 и CDCM61004
Пользовательские элементы управления	4 LED, 2 кнопки, 2‑позиционный DIP‑переключатель
Системный контроль	Датчик температуры, управление вентилятором
Питание	12 В DC (через 6‑pin PCIe power) + питание по PCIe edge connector
Форм‑фактор	Standard height, half length (PCIe)
Совместимость с ПО	Quartus Prime, Platform Designer (Qsys), Signal Tap, Nios II, референсные проекты Terasic

Области применения
Плату удобно использовать для следующих задач:
Сетевые ускорители и обработка трафика. Реализация L2/L3‑функций, фильтрации, классификации, туннелирования, балансировки нагрузки с минимальной задержкой.
Телекоммуникационные системы и базовые станции. Прототипирование транспортных уровней, интерфейсов передачи данных, синхронизации и агрегации потоков.
Высокопроизводительные вычисления (HPC) и аппаратные ускорители. Реализация DSP‑алгоритмов, FFT, корреляторов, фильтров, арифметики с фиксированной точкой на FPGA.
Системы с ультранизкой задержкой. Высокочастотные торговые платформы, системы реального времени, где важны детерминированные задержки и предсказуемое время отклика.
Обработка и агрегация данных. Буферизация, предварительная фильтрация, подготовка данных для CPU/GPU, конвертация протоколов.
Тестовые стенды и верификация. Проверка работы интерфейсов (SFP+, PCIe, SATA), тестирование протоколов, временных характеристик и нагрузочных сценариев.
Образовательные и исследовательские проекты. Изучение высокоскоростных интерфейсов, трансиверов, архитектуры памяти, системного проектирования на ПЛИС.
Расширение через HSMC. Подключение специализированных модулей (Camera Link, HDMI, SDR, AD/DA) для создания комплексных систем сбора, обработки и вывода данных.

Поддержка и интеграция
Плата полностью интегрируется в экосистему Intel FPGA:
Quartus Prime — для синтеза, трассировки, временных ограничений и загрузки конфигурации.
Platform Designer (Qsys) — для построения системной шины, подключения контроллеров памяти, PCIe, SFP+, тактовых сетей и пользовательской логики.
Signal Tap и System Console — для внутрисхемного захвата сигналов, чтения регистров системного контроллера и диагностики ошибок.
Nios II — для реализации управляющей логики, инициализации интерфейсов, настройки трансиверов и мониторинга системы.
Референсные проекты и IP‑ядра — готовые блоки для PCIe, SATA, SFP+, тактирования, системного контроля и типовых сценариев.
Примеры проектов — позволяют быстро запустить базовые тесты (проверка линков, памяти, обмена по PCIe) и перейти к собственной разработке.
Для старта достаточно установить плату в PCIe‑слот (или подключить внешнее питание 12 В), подключить USB‑Blaster для конфигурирования через JTAG, загрузить референсный проект и проверить базовые функции: линки SFP+, PCIe‑обмен, работу памяти, тактирование и пользовательские элементы.

Комплект поставки
В стандартный комплект входят:
плата TR5‑F40W;
документация (руководство пользователя, схемы, распиновки PCIe, SFP+, HSMC, JTAG, рекомендации по установке и отладке, временные ограничения);
гарантийные и сопроводительные документы;
референсные проекты (файлы Quartus, IP‑ядра, примеры для Nios II и HDL).
USB‑Blaster (или аналог) для программирования, кабели питания, SFP‑модули, хост‑ПК, измерительные приборы (осциллограф, логический анализатор, спектроанализатор) в комплект не входят.

Дополнительные аксессуары
Для полноценной работы и расширенного тестирования рекомендуется использовать:
USB‑Blaster (или совместимый JTAG‑программатор) — для загрузки конфигурации FPGA;
SFP‑модули (оптические/медные, 10G) — для проверки линков и тестирования сетевых сценариев;
кабели питания (6‑pin PCIe) и качественные блоки питания 12 В — для стабильной работы платы;
хост‑ПК с Quartus Prime и Platform Designer — для разработки, моделирования и отладки проектов;
измерительные приборы (осциллограф, логический анализатор) — для анализа высокоскоростных сигналов и проверки временных диаграмм;
дочерние платы через HSMC (Camera Link, HDMI, ARRadio, AD/DA) — для расширения функционала под конкретные задачи;
ПО для тестирования сети (генераторы трафика, утилиты анализа задержек и потерь пакетов) — если тестируются сетевые сценарии.

Почему стоит использовать TR5‑F40W для прототипирования и отладки
TR5‑F40W даёт готовую высокоскоростную платформу с проверенной разводкой и временными ограничениями, позволяя сосредоточиться на реализации алгоритмов и системной архитектуре. Наличие 4×SFP+ без внешнего PHY, PCIe Gen3 и порта HSMC делает её универсальной для сетевых, телекоммуникационных, вычислительных и измерительных систем. Гибкое тактирование и развитая система мониторинга повышают надёжность и удобство отладки. Это особенно важно при создании решений, где критичны пропускная способность, детерминизм и минимальные задержки.
