TR5-Lite

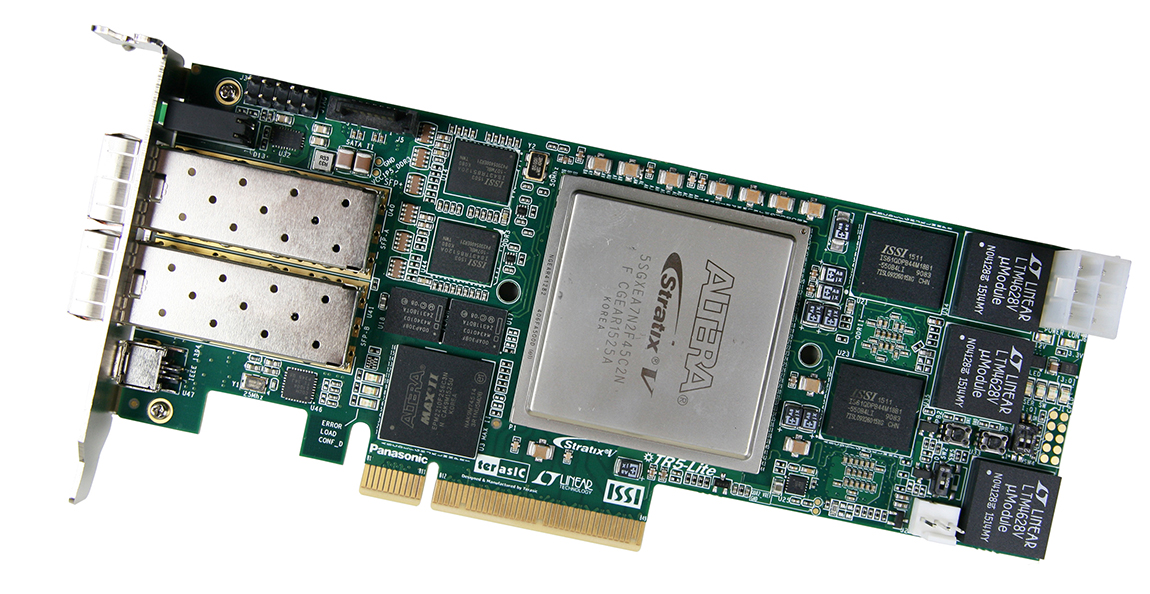

Terasic TR5‑Lite — это плата разработки на базе FPGA Stratix V GX в форм‑факторе PCI Express (half‑height, half‑length). Главная особенность — высокая пропускная способность и низкая задержка за счёт встроенных высокоскоростных трансиверов (до 12,5 Гбит/с) и развитых подсистем памяти (DDR3, QDRII+).

Плата рассчитана на задачи, где критичны скорость передачи данных, детерминизм и плотная интеграция интерфейсов: сетевые ускорители, системы обработки потоков данных, высокочастотные торговые системы, аппаратные ускорители DSP, прототипы телекоммуникационного оборудования. Благодаря форм‑фактору PCIe плата может устанавливаться в серверные шасси 1U и рабочие станции.

Ключевое преимущество — вся высокочастотная часть (трансиверы, интерфейсы памяти, PCIe) уже корректно разведена и оттестирована, а пользователь реализует логику на FPGA и подключает внешние модули через SFP+ или другие интерфейсы. В комплекте обычно идут референсные проекты и IP‑ядра для быстрого старта.

Основные преимущества
Высокая пропускная способность. Трансиверы до 12,5 Гбит/с и интерфейсы SFP+ позволяют работать с 10G‑потоками без внешнего PHY, снижая задержки и упрощая архитектуру.
Развитая подсистема памяти. Комбинация DDR3 (высокая ёмкость) и QDRII+ (высокая скорость чтения/записи) даёт гибкость для буферизации и высокоскоростной обработки данных.
PCIe Gen3. Полная совместимость с PCIe 3.0 (x8) для быстрой передачи данных между FPGA и хост‑системой.
Компактный форм‑фактор. Half‑height/half‑length позволяет устанавливать плату в плотные серверные корпуса и промышленные шасси.
Референсные проекты и IP. Готовые примеры для SFP+, PCIe, DDR3, QDRII+, тактирования и системного контроля ускоряют запуск.
Гибкая система тактирования. Программируемые генераторы (Si570, CDCM61004) позволяют точно настраивать частоты для трансиверов, памяти и системной логики.
Системный мониторинг. Датчик температуры, управление вентилятором, контроль питания и статусов позволяют отслеживать состояние платы в реальном времени.
Простота интеграции в стенд. Плата работает как в составе ПК (через PCIe‑слот), так и автономно (при наличии внешнего питания 12 В).

Технические характеристики

Параметр	Значение
Производитель	Terasic
Тип устройства	FPGA‑плата разработки (PCIe form factor)
FPGA	Intel (Altera) Stratix V GX (модель зависит от ревизии)
Трансиверы	До 12,5 Гбит/с; прямая поддержка 10G SFP+ без внешнего PHY
Интерфейсы связи	2× SFP+ (10 Гбит/с+), PCIe x8 Gen1/2/3, SATA III (6 Гбит/с), RS422/1394
Память	2 банка DDR3 SDRAM; 4 банка QDRII+ SRAM; 256 МБ Flash
Тактирование	50 МГц осциллятор + программируемые Si570 и CDCM61004
Пользовательские элементы управления	4 LED, 2 кнопки, 2‑позиционный DIP‑переключатель
Системный контроль	Датчик температуры, управление вентилятором
Питание	12 В DC (через 6‑pin PCIe power) + питание по PCIe edge connector
Форм‑фактор	PCIe half‑height, half‑length
Совместимость с ПО	Quartus Prime, Platform Designer (Qsys), Signal Tap, Nios II, референсные проекты Terasic

Области применения
Плату удобно использовать для следующих задач:
Сетевые ускорители и обработка пакетов. Реализация L2/L3‑функций, фильтрации, классификации, туннелирования, балансировки нагрузки с минимальной задержкой.
Телекоммуникационные и радиоинтерфейсы. Прототипирование базовых станций, обработки транспортных потоков, синхронизации и интерфейсов передачи данных.
Высокоскоростные системы сбора и обработки данных. Буферизация потоков, агрегация, предварительная фильтрация и подготовка данных для CPU/GPU.
Аппаратные ускорители вычислений. Реализация DSP‑алгоритмов, FFT, корреляторов, фильтров, арифметики с фиксированной точкой на FPGA.
Системы с низкой задержкой. Высокочастотные торговые платформы, системы реального времени, где важны детерминированные задержки и предсказуемое время отклика.
Тестовые стенды и верификация. Проверка работы интерфейсов (SFP+, PCIe, SATA), тестирование протоколов и временных характеристик.
Образовательные и исследовательские проекты. Изучение высокоскоростных интерфейсов, трансиверов, архитектуры памяти, системного проектирования на ПЛИС.
Прототипирование промышленных и телекоммуникационных модулей. Отработка архитектуры перед переходом к серийной плате.

Поддержка и интеграция
Плата полностью интегрируется в экосистему Intel FPGA:
Quartus Prime — для синтеза, трассировки, временных ограничений и загрузки конфигурации.
Platform Designer (Qsys) — для построения системной шины, подключения контроллеров памяти, PCIe, SFP+, тактовых сетей и пользовательской логики.
Signal Tap и System Console — для внутрисхемного захвата сигналов, чтения регистров системного контроллера и диагностики ошибок.
Nios II — для реализации управляющей логики, инициализации памяти, настройки трансиверов и мониторинга системы.
Референсные проекты и IP‑ядра — готовые блоки для PCIe, DDR3, QDRII+, SFP+, тактирования и системного контроля.
Примеры проектов — позволяют быстро запустить базовые тесты (проверка памяти, линка SFP+, PCIe‑обмена) и перейти к собственной разработке.
Для старта достаточно установить плату в PCIe‑слот (или подключить внешнее питание 12 В), подключить USB‑Blaster для конфигурирования через JTAG, загрузить референсный проект и проверить базовые функции: память, трансиверы, PCIe‑линк и пользовательские элементы.

Комплект поставки
В стандартный комплект входят:
плата TR5‑Lite;
документация (руководство пользователя, схемы, распиновки PCIe, SFP+, JTAG, рекомендации по установке и отладке, временные ограничения);
гарантийные и сопроводительные документы;
референсные проекты (файлы Quartus, IP‑ядра, примеры для Nios II и HDL).
USB‑Blaster (или аналог) для программирования, кабели питания, SFP‑модули, хост‑ПК, измерительные приборы (осциллограф, логический анализатор, спектроанализатор) в комплект не входят.

Дополнительные аксессуары
Для полноценной работы и расширенного тестирования рекомендуется использовать:
USB‑Blaster (или совместимый JTAG‑программатор) — для загрузки конфигурации FPGA;
SFP‑модули (оптические/медные, 10G) — для проверки линков и тестирования сетевых сценариев;
кабели питания (6‑pin PCIe) и качественные блоки питания 12 В — для стабильной работы платы;
хост‑ПК с Quartus Prime и Platform Designer — для разработки, моделирования и отладки проектов;
измерительные приборы (осциллограф, логический анализатор) — для анализа высокоскоростных сигналов и проверки временных диаграмм;
референсные проекты и IP‑ядра — для быстрого старта и сокращения времени на базовую инициализацию;
ПО для тестирования сети (генераторы трафика, утилиты анализа задержек и потерь пакетов) — если тестируются сетевые сценарии.

Почему стоит использовать TR5‑Lite для прототипирования и отладки
TR5‑Lite позволяет сосредоточиться на реализации алгоритмов и системной архитектуре, не отвлекаясь на разводку высокоскоростных линий и настройку сложных интерфейсов. Наличие готовых подсистем памяти, трансиверов и PCIe с проверенными временными ограничениями заметно ускоряет отладку. Это особенно важно при создании сетевых, телекоммуникационных и вычислительных систем, где критичны пропускная способность, детерминизм и минимальные задержки.
