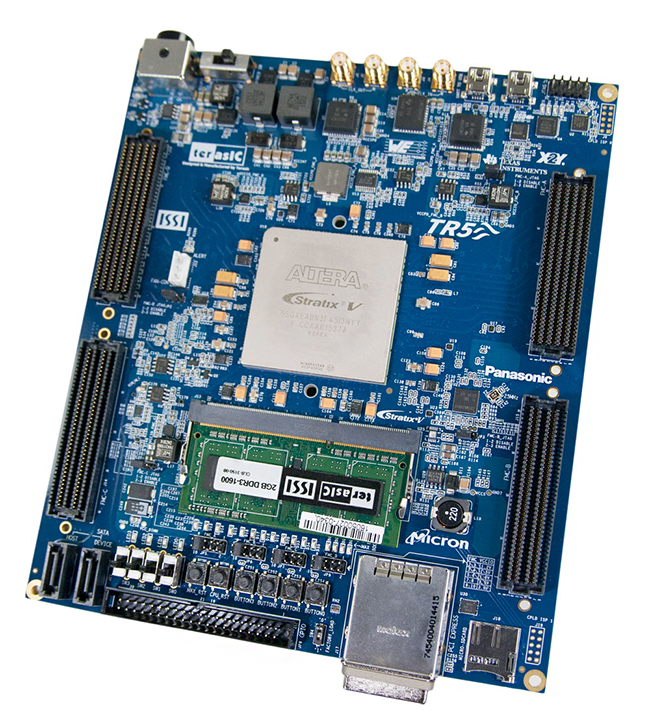

Комплект для разработки ПЛИС Terasic TR5

Terasic TR5 (часто встречается как TR5‑F40W) — это мощная платформа для разработки на ПЛИС Intel Stratix V GX, ориентированная на серьёзные инженерные проекты, а не на базовое обучение. Ключевое преимущество комплекта — высокая системная интеграция: в нём уже реализованы высокоскоростные интерфейсы и подсистемы памяти, которые в типовых проектах приходится проектировать отдельно.

Главная особенность TR5 — трансиверы Stratix V GX с поддержкой скоростей до 12,5 Гбит/с и полная совместимость с PCIe Gen3 без внешнего PHY. Это позволяет сразу строить прототипы сетевых карт, ускорителей ввода‑вывода, систем захвата и обработки потоков данных. Подсистема памяти включает независимый банк DDR3 (SO‑DIMM), ZBT SSRAM и параллельную Flash‑память — такой набор даёт гибкость при проектировании конвейеров, буферов и таблиц поиска.

Плата востребована в R&D, у разработчиков сетевого оборудования, в центрах верификации ASIC, в научных лабораториях и на предприятиях, где нужно быстро проверить архитектуру устройства, оценить задержки и пропускную способность, а также отладить взаимодействие с высокоскоростными интерфейсами.

Основные преимущества
Высокоскоростные трансиверы «из коробки». Трансиверы Stratix V GX до 12,5 Гбит/с позволяют реализовывать проекты с PCIe Gen3, 10G Ethernet и другими протоколами без внешнего PHY, ускоряя разработку.
Гибкая подсистема памяти. Комбинация DDR3 SO‑DIMM, ZBT SSRAM и Flash‑памяти даёт возможность строить разные типы буферизации и конвейеров под конкретные задачи.
Полная интеграция с экосистемой Intel FPGA. Поддержка Quartus Prime, Platform Designer, Signal Tap, System Console, ModelSim/Questa и готовых референсных проектов.
Готовность к реальным нагрузкам. Форм‑фактор и интерфейсы рассчитаны на прототипирование промышленных решений, включая карты расширения и стенды нагрузочного тестирования.
Развитая система тактирования и управления. На плате установлены программируемые тактовые генераторы (CDCM6208, LMK04096B), позволяющие точно формировать частоты для трансиверов, памяти и пользовательских модулей.
Мониторинг и контроль. Датчики температуры, напряжения и тока, управление вентилятором для оценки стабильности при длительных тестах.

Технические характеристики

Параметр	Значение
Производитель	Terasic
Модель	TR5 (TR5‑F40W)
ПЛИС	Intel (Altera) Stratix V GX (например, 5SGXFA7K2F40C2)
Логические элементы	Порядка 340 000 LE (зависит от конкретной ревизии)
Трансиверы	До 12,5 Гбит/с; большое количество каналов (зависит от ревизии ПЛИС)
Интерфейсы связи	PCIe Gen3 (iPass‑разъём), высокоскоростные дифференциальные линии, FMC‑совместимый разъём
Память	1× DDR3 SO‑DIMM; 1× ZBT SSRAM; высокоскоростная параллельная Flash‑память
Тактирование	Фиксированные и программируемые генераторы (CDCM6208, LMK04096B); вход для внешних тактовых сигналов
Пользовательские элементы	Кнопки, DIP‑переключатели, светодиоды, разъёмы для отладки
Мониторинг	Датчики температуры, напряжения, тока; управление вентилятором
Питание	Внешний блок питания + питание по PCIe (в зависимости от конфигурации)
Форм‑фактор	Плата для настольного стенда / прототипной карты (с разъёмом PCIe iPass)
Совместимость с ПО	Quartus Prime, Platform Designer, Signal Tap, System Console, ModelSim/Questa, референсные проекты для PCIe, трансиверов и памяти

Области применения
Плата подходит для следующих задач:
Прототипирование сетевых карт и ускорителей. Реализация PCIe‑устройств с аппаратной обработкой пакетов, классификацией, фильтрацией и агрегацией трафика.
Верификация ASIC. Использование ПЛИС в качестве эмулятора логики ASIC с высокой пропускной способностью и низкой задержкой для функционального и временного тестирования.
Обработка сигналов и данных в реальном времени. Аппаратная реализация DSP‑алгоритмов, кодирования/декодирования, сжатия, шифрования, корреляционной обработки.
Системы захвата и анализа потоков. Прототипы устройств для приёма и анализа высокоскоростных данных (видео, радиосигналы, телеметрия) с буферизацией в DDR3/ZBT.
Разработка референсных дизайнов. Создание прототипов промышленных карт расширения, модулей обработки данных и встраиваемых решений.
Исследовательские и образовательные проекты. Изучение высокоскоростных интерфейсов, конвейеров, синхронизации, тактирования и проектирования систем с жёсткими временными ограничениями.
Тестирование и отладка IP‑ядер. Проверка трансиверных, PCIe и других IP‑блоков в реальных условиях с измерительными приборами.

Поддержка и интеграция
TR5 полностью интегрируется в экосистему Intel FPGA:
Quartus Prime — для синтеза, трассировки, временных ограничений, анализа мощности и загрузки конфигурации.
Platform Designer — для построения процессорных подсистем, периферии и генерации HDL‑обвязки.
Signal Tap — для внутрисхемного захвата сигналов и диагностики временных диаграмм.
System Console — для мониторинга конфигурации, чтения/записи регистров и отладки.
ModelSim/Questa — для функционального и временного моделирования.
Референсные проекты и примеры — готовые дизайны для PCIe, трансиверов, DDR3, ZBT и типовых конвейеров, позволяющие быстро начать разработку.
Для старта достаточно подключить питание, соединить плату с ПК через PCIe (iPass), загрузить тестовый проект в Quartus и проверить базовые интерфейсы: «инициализация DDR3», «тест PCIe Gen3», «проверка трансиверов», «прогон конвейера обработки потока».

Комплект поставки
В стандартный комплект входят:
плата TR5;
блок питания (или кабель питания в зависимости от ревизии);
кабель/переходники для подключения питания и базовой настройки;
документация (руководство пользователя, схемы, распиновки, рекомендации по установке и настройке);
гарантийные и сопроводительные документы.
Модули памяти (DDR3 SO‑DIMM), кабели, измерительное оборудование и серверная инфраструктура в комплект не входят.

Дополнительные аксессуары
Для полноценной работы и расширенного тестирования рекомендуется использовать:
рабочую станцию или сервер с PCIe‑слотом и достаточным объёмом RAM — для разработки и моделирования;
осциллограф и логический анализатор — для отладки сигналов и проверки временных диаграмм;
сетевое оборудование (коммутаторы, генераторы трафика) — для нагрузочного тестирования и оценки производительности;
измерительные приборы для высокоскоростных интерфейсов — для анализа глазковых диаграмм, джиттера и BER;
дополнительные модули памяти или накопители — если проект требует расширения буферизации или хранения данных.

Почему стоит использовать TR5 для высокопроизводительных проектов на ПЛИС
TR5 даёт возможность сосредоточиться на архитектуре и алгоритмах, а не на низкоуровневой интеграции: высокоскоростные трансиверы, PCIe Gen3 и развитая подсистема памяти уже реализованы на плате. Это особенно ценно при прототипировании промышленных решений, где важно заранее оценить задержки, пропускную способность и стабильность работы в разных режимах. Развитая система тактирования и мониторинга позволяет точно контролировать параметры системы и выявлять узкие места ещё на этапе отладки.
