Плата с двойным подключением XAUI К SFP + HSMC

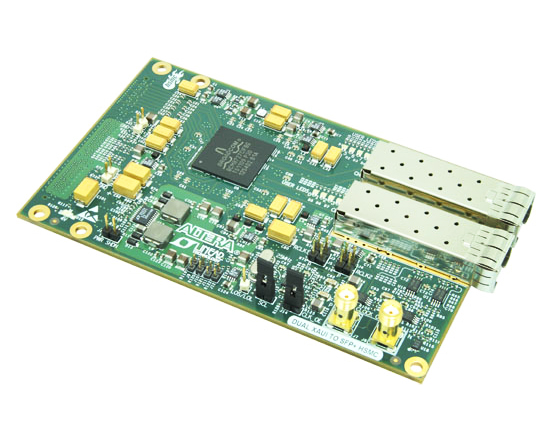

Dual XAUI to SFP+ HSMC Board  — это плата‑расширение, которая позволяет FPGA‑системе работать с двумя независимыми каналами 10G Ethernet через SFP+‑модули. Она устанавливается в HSMC‑разъём основной платы (хоста) и обеспечивает преобразование сигналов XAUI (4×3,125 Гбит/с) в SFI/10G для SFP+ (1×10 Гбит/с).

Ключевая особенность — использование двухканального трансиверного чипа Broadcom BCM8727, который поддерживает не только 10GBASE‑R, но и 1000BASE‑X (1G), что удобно для тестирования и отладки на разных скоростях. Плата даёт готовую тактовую подсистему (Si5334C) и интерфейсы управления (MDIO, I2C), а питание берёт с HSMC, поэтому не требует отдельного блока.

Модуль востребован в R&D сетевых решений, в телекоме, в центрах верификации, а также в вузах для лабораторных работ по высокоскоростным интерфейсам, SerDes и 10G Ethernet.

Основные преимущества
Два полноценных 10G‑канала в одном модуле. Независимые SFP+‑порты позволяют тестировать дуплексные соединения, организовывать петли, сравнивать каналы или строить двухпортовые устройства.
Готовое преобразование XAUI → SFP+. Не нужно самостоятельно проектировать трансиверные тракты и подбирать компоненты — вся схемотехника и согласование импедансов уже реализованы.
Поддержка 1G и 10G. BCM8727 работает и с 10GBASE‑R, и с 1000BASE‑X, что удобно для поэтапной отладки и проверки на доступном оборудовании.
Полная совместимость с HSMC. Простая установка в платы на базе Arria GX, Arria II GX, Stratix II GX, Stratix IV GX и других GX‑семейств с трансиверами.
Развитая система тактирования. Встроенный генератор Si5334C и опорный сигнал 156,25 МГц упрощают синхронизацию трансиверов и FPGA.
Интерфейсы управления и диагностики. MDIO для настройки BCM8727 и I2C для идентификации модуля и пользовательских данных.
Простота тестирования. Четыре двухцветных LED позволяют быстро оценить состояние каналов (активность, ошибки, линк) без сложных средств отладки.
Промышленная топология. Качественное экранирование, согласование линий и продуманная разводка под 10G позволяют использовать плату не только в лаборатории, но и для прототипов с реальными кабелями и модулями.

Технические характеристики

Параметр	Значение
Производитель	Terasic (на базе компонентов Broadcom/Intel)
Назначение	Мезонинная плата для 10G Ethernet (XAUI → SFP+)
Каналы	2 независимых полнодуплексных 10G канала
Интерфейс к FPGA	XAUI (через HSMC)
Интерфейсы к сети	2×SFP+ (поддержка 10GBASE‑R и 1000BASE‑X)
Трансиверный чип	Broadcom BCM8727 (двухканальный SFI‑to‑XAUI)
Тактовая система	Si5334C (генератор), опорный 156,25 МГц на SMA и через HSMC
Управление	MDIO (настройка BCM8727), I2C (идентификация и пользовательские данные)
Индикация	4×двухцветных LED (статус каналов)
Питание	От HSMC (12 В и 3,3 В)
Совместимые FPGA	Arria GX, Arria II GX, Stratix II GX, Stratix IV GX и другие GX‑семейства с XAUI
Совместимость с ПО	Quartus Prime, референсные проекты (loopback, линк‑тест), IP‑ядра 10G Ethernet MAC/PCS

Области применения
Плату удобно использовать для следующих задач:
Прототипирование 10G сетевых карт и мостов. Реализация MAC/PCS, буферизации, классификации пакетов и разгрузки CPU на FPGA с реальными SFP+‑каналами.
Тестирование трансиверных трактов. Проверка глазковых диаграмм, BER, джиттера, работы эквалайзеров и EDC на реальных скоростях.
Петлевые тесты и валидация IP‑ядер. Организация XAUI‑SFP+‑петель для верификации 10G MAC/PCS и SerDes без внешнего сетевого оборудования.
Разработка анализаторов и снифферов трафика. Захват и анализ 10G‑кадров, статистика ошибок, мониторинг линка, отладка синхронизации.
Обучение высокоскоростным интерфейсам. Лабораторные работы по XAUI, SFI, MDIO, тактированию 10G, работе с SFP+ и диагностике каналов.
Верификация системных дизайнов. Проверка взаимодействия FPGA‑системы с реальным сетевым оборудованием, оценка задержек и пропускной способности.
Исследовательские проекты. Эксперименты с кодированием, коррекцией ошибок, адаптивными эквалайзерами и алгоритмами синхронизации на физическом уровне.

Поддержка и интеграция
Плата полностью интегрируется в экосистему Intel FPGA:
Quartus Prime — для загрузки конфигурации FPGA, настройки временных ограничений и проверки целостности высокоскоростных трасс.
Референсные проекты и IP‑ядра — готовые 10G Ethernet MAC/PCS, примеры loopback и линк‑тестов, которые можно адаптировать под свои задачи.
Signal Tap и System Console — для внутрисхемного захвата сигналов, анализа состояния трансиверов и чтения регистров через MDIO.
Инструменты MDIO — для программной настройки BCM8727 (скорость, режимы, диагностика) из FPGA или хост‑процессора.
Тактовые проекты и PLL — для корректной генерации XAUI‑тактов и синхронизации с опорным 156,25 МГц.
Для старта достаточно установить плату в HSMC‑слот хост‑платы, вставить SFP+‑модули, подключить кабели (или поставить петли), подать питание и загрузить тестовый проект (например, loopback) в Quartus. Затем проверить линк, запустить генерацию трафика и проанализировать ошибки и пропускную способность.

Комплект поставки
В стандартный комплект входят:
плата Dual XAUI to SFP+ HSMC;
документация (руководство пользователя, схемы, распиновки HSMC и SFP+, рекомендации по настройке MDIO и тактирования);
гарантийные и сопроводительные документы.
SFP+‑модули (оптические/медные), кабели, петли, измерительное оборудование (осциллограф, BER‑тестер), хост‑плата с HSMC и ПО в комплект не входят.

Дополнительные аксессуары
Для полноценной работы и расширенного тестирования рекомендуется использовать:
SFP+‑модули (оптические или медные) — для подключения к реальному сетевому оборудованию или организации петель.
хост‑плату с HSMC на базе GX‑семейства ПЛИС — как вычислительную и трансиверную основу.
осциллограф с полосой 20–30 ГГц и дифференциальными пробниками — для анализа глазковых диаграмм и джиттера на высокоскоростных линиях.
BER‑тестеры и генераторы трафика — для нагрузочного тестирования каналов и измерения ошибок.
сетевое оборудование (коммутаторы 10G) — для проверки совместимости и работы в реальной сети.
ПК с Quartus Prime и IP‑ядрами 10G Ethernet — для разработки, моделирования и отладки MAC/PCS.
кабели и петли под SFP+ — для быстрой проверки линка и отладки без внешних устройств.

Почему стоит использовать Dual XAUI to SFP+ HSMC для разработки 10G решений
Плата снимает с разработчика необходимость проектировать высокоскоростные трансиверные тракты, подбирать компоненты и согласовывать импедансы — это экономит месяцы работы и снижает риски. Два независимых канала позволяют строить полноценные прототипы (например, двухпортовый коммутатор, мост, анализатор) и тестировать их в реальных условиях. Поддержка 1G/10G и развитая система диагностики (MDIO, LED) делают модуль удобным и для обучения, и для R&D.
