XTS-HSMC

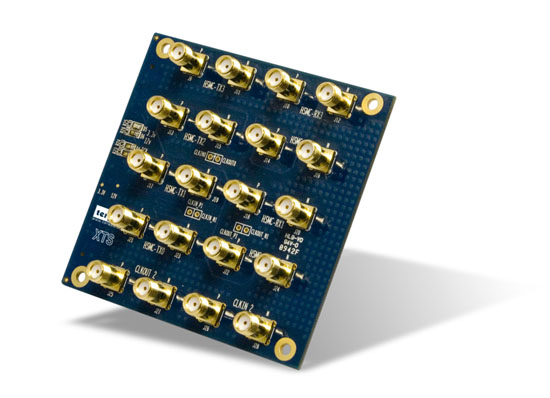

XTS‑HSMC Daughter Card — это модуль расширения, предназначенный для вывода высокоскоростных трансиверных линий FPGA на SMA‑разъёмы. Вместо того чтобы подключать готовые модули (SFP, FMC и т. п.) или кабели сложной геометрии, пользователь получает прямой доступ к дифференциальным парам трансиверов через стандартные SMA.

Ключевое преимущество XTS‑HSMC — возможность подключать измерительное оборудование (анализаторы спектра, осциллографы с дифференциальными пробниками) без промежуточных адаптеров и потерь качества сигнала. Это критично при оценке джиттера, глазковых диаграмм, проверке соответствия стандартам и отладке эквалайзеров/EDC в трансиверах.

Плата рассчитана на работу с FPGA‑платами, оснащёнными HSMC‑разъёмом и трансиверами (GX‑семейства: Stratix IV GX, Arria II GX, Cyclone IV GX и аналоги). Она не выполняет преобразование протоколов, а именно «разводит» трансиверные линии на SMA, сохраняя целостность тракта.

Модуль востребован в R&D высокоскоростных интерфейсов, центрах сертификации, на производстве FPGA‑систем и в вузах для лабораторных работ по SerDes, измерениям на высоких скоростях и отладке трансиверов.

Основные преимущества
Прямой доступ к трансиверным линиям. SMA‑коннекторы дают чистое подключение к дифференциальным парам без лишних разъёмов и кабелей.
Совместимость с измерительным оборудованием. Удобно подключать осциллографы, анализаторы джиттера и BER‑тестеры для объективной оценки качества канала.
Тестирование характеристик трансиверов. Возможность измерять глазковые диаграммы, джиттер, BER, проверять работу эквалайзеров и адаптивной коррекции.
Поддержка широкого спектра FPGA‑плат. Работает с GX‑линейками Intel (Stratix, Arria, Cyclone) с трансиверами и HSMC.
Сохранение целостности тракта. Разводка платы оптимизирована под высокие скорости, согласование импедансов и минимизацию отражений.
Простота установки. Достаточно вставить карту в HSMC‑слот хост‑платы и подключить измерительные кабели к SMA.
Гибкость сценариев. Подходит для проверки отдельных пар, организации петель через внешние кабели, сравнения разных режимов трансиверов и верификации временных ограничений.

Технические характеристики

Параметр	Значение
Производитель	Terasic
Тип модуля	Дочерняя плата (daughter card) для HSMC
Назначение	Вывод трансиверных дифференциальных пар FPGA на SMA‑коннекторы
Интерфейс к FPGA	HSMC (High‑Speed Mezzanine Connector)
Интерфейсы на плате	SMA‑коннекторы для дифференциальных пар (TX/RX)
Поддерживаемые FPGA	Stratix IV GX, Stratix II GX, Arria II GX, Cyclone IV GX и другие GX‑семейства с трансиверами
Питание	Через HSMC (напряжения платы)
Особенности разводки	Оптимизирована под высокие частоты, контроль импеданса, минимизация перекрёстных наводок
Совместимость с ПО	Quartus Prime, Vivado (если хост‑плата совместима), IP‑ядра трансиверов, Signal Tap, ILA, встроенные BERT и анализаторы ошибок

Области применения
Плату удобно использовать для следующих задач:
Измерение характеристик трансиверов. Получение глазковых диаграмм и оценка джиттера на реальных скоростях, проверка соответствия отраслевым стандартам.
Отладка SerDes и высокоскоростных каналов. Тестирование отдельных дифференциальных пар, проверка временных диаграмм, оценка качества согласования и влияния помех.
Верификация проектов с жёсткими временными ограничениями. Проверка, что трансиверные тракты соответствуют требованиям по задержкам, фазовым сдвигам и стабильности.
Организация петель для тестирования. Соединение TX и RX через внешние SMA‑кабели для loopback‑тестов без использования внутренних петель FPGA.
Обучение и лабораторные работы. Демонстрация принципов работы SerDes, влияния качества тракта на BER, методов измерения и отладки на высоких скоростях.
Производственный контроль. Быстрая проверка работоспособности трансиверных каналов на новых платах перед выпуском в серию.
Исследование эквалайзеров и EDC. Оценка эффективности адаптивной коррекции и эквалайзеров в трансиверах при разных условиях канала.

Поддержка и интеграция
XTS‑HSMC полностью интегрируется в экосистему FPGA‑инструментов:
Quartus Prime (Intel) — для настройки временных ограничений, загрузки конфигурации, работы с трансиверными IP‑ядрами и анализа результатов.
Vivado (Xilinx) — если хост‑система совместима, для аналогичных задач проектирования и верификации.
Signal Tap / ILA (Integrated Logic Analyzer) — для внутрисхемного захвата сигналов и проверки состояний регистров трансиверов.
Встроенные BERT и счётчики ошибок — для оценки качества канала и измерения BER.
Референсные проекты и IP‑ядра — готовые блоки трансиверов и тестовые дизайны, которые можно адаптировать под задачи с XTS‑HSMC.
Для старта достаточно установить карту в HSMC‑слот хост‑платы, подключить измерительные кабели к SMA‑разъёмам, загрузить тестовый проект (например, трансивер в режиме передачи тестовой последовательности или loopback) и провести измерения.

Комплект поставки
В стандартный комплект входят:
плата XTS‑HSMC;
документация (руководство пользователя, схемы, распиновка HSMC и назначение SMA‑портов, рекомендации по подключению измерительных приборов и настройке трансиверов);
гарантийные и сопроводительные документы.
Осциллограф, дифференциальные пробники, SMA‑кабели, хост‑плата с HSMC, ПК с Quartus/Vivado и ПО в комплект не входят.

Дополнительные аксессуары
Для полноценной работы и расширенного тестирования рекомендуется использовать:
осциллограф с полосой 10–30 ГГц и дифференциальными пробниками — для анализа глазковых диаграмм и джиттера;
BER‑тестер или генератор трафика — для нагрузочного тестирования и оценки качества канала;
SMA‑кабели и переходники — для организации петель, подключения к измерительному оборудованию и сравнения разных конфигураций;
хост‑плату с HSMC на базе GX‑семейства ПЛИС — как вычислительную и трансиверную основу;
ПК с Quartus Prime и IP‑ядрами трансиверов — для разработки, моделирования и отладки;
референсные проекты — для быстрого запуска тестов и получения первых результатов.

Почему стоит использовать XTS‑HSMC для отладки высокоскоростных интерфейсов
XTS‑HSMC даёт прямой, качественный доступ к трансиверным линиям FPGA через стандартные SMA‑разъёмы — это лучший вариант для точных измерений и объективной оценки характеристик канала. В отличие от готовых модулей (SFP, FMC), карта не накладывает ограничений по протоколам и позволяет тестировать «сырые» трансиверные пары. Это особенно важно при разработке собственных протоколов, верификации новых плат и обучении принципам работы на высоких скоростях.
