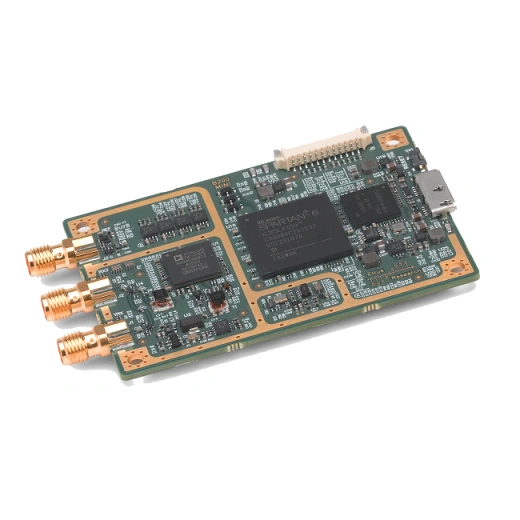

USRP B205mini-i (PN 784417-01) — промышленная программно-определяемая радиосистема (SDR) OEM-класса с диапазоном частот 70 МГц–6 ГГц, одним приемопередающим каналом (1×1 SISO) и FPGA Xilinx Spartan-6 XC6SLX150. Предназначена для интеграции во встраиваемые устройства, разработки беспроводных систем связи, GNSS, LTE/5G, IoT и цифровой обработки сигналов. Совместима с GNU Radio, UHD, MATLAB, Python и LabVIEW.
USRP B205mini-i (PN 784417-01) — компактная промышленная программно-определяемая радиосистема (Software Defined Radio, SDR), разработанная компанией Ettus Research (National Instruments). Устройство выполнено в формате OEM-платы (Board Only - Только плата) и предназначено для интеграции во встраиваемые системы, специализированные комплексы связи, промышленное оборудование и серийные радиоэлектронные изделия.
Модель сочетает компактные размеры, промышленное исполнение компонентов и высокую производительность. Благодаря диапазону рабочих частот от 70 МГц до 6 ГГц, мгновенной полосе обработки сигналов до 56 МГц и открытой архитектуре UHD платформа является универсальным инструментом для разработки современных беспроводных систем связи, цифровой обработки сигналов, GNSS-приложений, радиолокации и OEM-решений.
В основе платформы используется высокоинтегрированный RF-трансивер Analog Devices AD9364, обеспечивающий работу в конфигурации 1×1 SISO с поддержкой полного дуплекса. Это делает устройство оптимальным решением для создания и тестирования современных радиосистем, где требуется высокая гибкость и программная перестройка характеристик.
Главным преимуществом модели является применение промышленной ПЛИС FPGA Xilinx Spartan-6 XC6SLX150, обладающей значительно большим объемом логических ресурсов по сравнению с XC6SLX75. Это позволяет реализовывать более сложные алгоритмы цифровой обработки сигналов, пользовательские FPGA-приложения, аппаратное ускорение вычислений, цифровые фильтры, модуляторы и демодуляторы без перехода на более дорогие платформы серии X300/X310.
Передача IQ-данных осуществляется по интерфейсу USB 3.0 SuperSpeed, который обеспечивает высокоскоростной обмен данными и питание устройства через один кабель. Плата оснащена интерфейсами GPIO, JTAG, а также входами синхронизации 10 МГц и PPS, что позволяет использовать несколько SDR-платформ в составе синхронизированных измерительных и коммуникационных комплексов.
Полная поддержка USRP Hardware Driver (UHD) обеспечивает совместимость с GNU Radio, GNU Radio Companion, MATLAB, Simulink, Python, LabVIEW, C/C++, srsRAN, OpenAirInterface и другими популярными средствами разработки SDR. Благодаря единому API UHD проекты могут быть без существенных изменений перенесены на более производительные платформы семейства USRP.
• Промышленное исполнение (Industrial Grade) — высокая надежность и стабильная работа в составе OEM- и серийных устройств.
• FPGA Xilinx Spartan-6 XC6SLX150 — увеличенный объем логических ресурсов для реализации сложных алгоритмов DSP и пользовательской логики FPGA.
• Компактный OEM-форм-фактор — размеры платы всего 83,3 × 50,8 мм, удобные для интеграции во встраиваемые системы.
• Диапазон частот 70 МГц – 6 ГГц — поддержка большинства современных стандартов беспроводной связи.
• Полоса обработки сигналов до 56 МГц — работа с широкополосными сигналами в режиме реального времени.
• USB 3.0 SuperSpeed — высокоскоростная передача IQ-данных и питание устройства по одному кабелю.
• Полная совместимость с UHD — поддержка GNU Radio, MATLAB, Python, LabVIEW и профессиональных SDR-фреймворков.
| Параметр | Значение |
| Модель | Ettus Research USRP B205mini-i |
| Артикул (P/N) | 784417-01 |
| Исполнение | OEM-плата (Board Only), Industrial Grade |
| Тип устройства | Программно-определяемая радиосистема (SDR) |
| Диапазон рабочих частот | 70 МГц – 6 ГГц |
| Количество каналов | 1 приемник / 1 передатчик (1×1 SISO) |
| Максимальная мгновенная полоса | До 56 МГц |
| RF-трансивер | Analog Devices AD9364 |
| FPGA | Xilinx Spartan-6 XC6SLX150 (Industrial Grade) |
| Максимальная частота дискретизации | До 61,44 MS/s |
| Разрядность АЦП/ЦАП | 12 бит |
| Интерфейс подключения | USB 3.0 SuperSpeed |
| Питание | По шине USB 3.0 |
| Синхронизация | Внешняя опора 10 МГц / PPS |
| Дополнительные интерфейсы | GPIO, JTAG |
| Поддерживаемые ОС | Windows, Linux, macOS |
| Поддерживаемое ПО | UHD, GNU Radio, MATLAB, Simulink, LabVIEW, Python, C++, OpenAirInterface, srsRAN |
| Размеры платы | 83,3 × 50,8 × 8,4 мм |
Области применения
Ettus USRP B205mini-i широко применяется при разработке современных радиоэлектронных систем:
• программно-определяемая радиосвязь (SDR);
• OEM-разработка радиоэлектронных устройств;
• цифровая обработка сигналов (DSP);
• LTE, LTE-A и 5G NR;
• Wi-Fi, Bluetooth, ZigBee, LoRa;
• GNSS (GPS, ГЛОНАСС, Galileo, BeiDou);
• Интернет вещей (IoT);
• когнитивное радио;
• радиомониторинг и анализ спектра;
• разработка алгоритмов на FPGA;
• радиолокационные системы;
• образовательные лаборатории;
• научные исследования;
• быстрое прототипирование радиоэлектронных устройств.
Поддержка программного обеспечения
Ettus USRP B205mini-i полностью совместим со следующими средствами разработки:
• UHD (USRP Hardware Driver);
• GNU Radio;
• GNU Radio Companion;
• MATLAB;
• Simulink;
• Python;
• C/C++;
• LabVIEW;
• OpenAirInterface;
• srsRAN;
• HDSDR.
Комплект поставки
В стандартный комплект поставки входят:
• плата Ettus Research USRP B205mini-i (Board Only - Только плата);
• кабель USB 3.0;
• руководство по быстрому запуску;
• документация производителя.
Дополнительные аксессуары
Для расширения функциональности рекомендуется использовать:
• широкополосные антенны;
• внешний защитный корпус;
• GPSDO;
• внешние генераторы опорной частоты 10 МГц;
• предусилители (LNA);
• усилители мощности (PA);
• полосовые фильтры;
• аттенюаторы;
• SMA-кабели и переходники;
• комплекты для OEM-интеграции.
