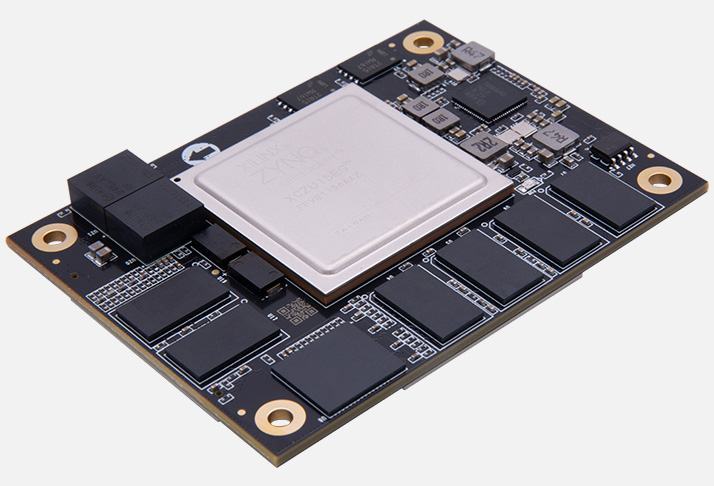

Системный модуль ACU15EG
Арт. ACU15EG
ACU15EG — SoM‑модуль на базе Xilinx Kintex UltraScale+ XCKU15P (16 нм) с 8 ГБ DDR4 (64‑бит), 64 Мб QSPIFlash, 32×GTY‑трансиверами до 28,21 Гбит/с, PCIe Gen3×16, 377 HP I/O. Габариты 106×106 мм, питание 12 В,диапазон −40…+85 °C. Предназначен для интеграции в собственные изделия: ЦОС, радиоизмерения, сетевыеускорители, промышленные системы с высокими требованиями к пропускной способности и вычислительнойплотности.
Наличие и сроки поставки уточняйте при оформлении заказа. Стоимость актуальна на момент запроса.
Системный модуль ACU15EG
Арт. ACU15EG
#PROP_TITLE#
—
#PROP_VALUE#
ACU15EG (производитель — Alinx) — это System‑on‑Module (SoM) на базе FPGA Xilinx Kintex UltraScale+ (XCKU15P‑2FFVA1156I), рассчитанный на встраивание в собственные устройства. Модуль оптимален для задач, где важны высокая DSP‑производительность, большая пропускная способность интерфейсов и компактность: цифровая обработка сигналов, радиоизмерительные системы, сетевые ускорители, телекоммуникационные шлюзы, промышленные контроллеры и платформы для научных расчётов.
В отличие от отладочных плат (вроде AXU15EGB) здесь нет «демонстрационной» периферии (Ethernet‑разъёмов, кнопок, светодиодов и т. п.) — модуль ориентирован на интеграцию в серийные изделия: разработчик реализует разъёмы, интерфейсы и механику на базовой плате, а модуль даёт всю критичную электронику (FPGA, память, тактовую подсистему, силовые цепи, высокоскоростные трансиверы).
Ключевое преимущество ACU15EG — высокая вычислительная и трансиверная плотность в модульном форм‑факторе: ~672 000 логических ячеек, 2 400 DSP‑слайсов и 8 ГБ DDR4 позволяют реализовывать сложные фильтры, многоканальные БПФ, демодуляторы и аппаратные конвейеры. 32 трансивера GTY до 28,21 Гбит/с и PCIe Gen3×16 дают возможность строить системы с экстремальной пропускной способностью (оптические линки, высокоскоростные АЦП/ЦАП, сетевые интерфейсы). 377 линий HP I/O обеспечивают плотную интеграцию с внешними модулями.
По сравнению с ACU11EG модуль ACU15EG предлагает ту же базовую архитектуру, но с увеличенной логической и DSP‑ёмкостью, большим числом трансиверов и более широкими возможностями I/O — это уровень для самых требовательных промышленных и измерительных систем. Основное преимущество — готовая высокопроизводительная подсистема в модульном исполнении: можно сразу использовать ресурсы кристалла, не тратя время на разводку питания, памяти и высокоскоростных линий.
Основные преимущества
Высокая вычислительная и DSP‑плотность. 2 400 DSP‑слайсов, ~672 000 логических ячеек и ~33,6 Мб Block RAM — для сложных фильтров, многоканального БПФ, корреляторов, демодуляторов и аппаратных конвейеров.
Очень быстрые трансиверы. 32×GTY до 28,21 Гбит/с — для оптических модулей, видеоинтерфейсов, сетевых линков и синхронной передачи данных на предельных скоростях.
Большой объём и высокая пропускная способность памяти. 8 ГБ DDR4 на 64‑битной шине (2400–2666 Мбит/с) — для буферизации больших потоков, хранения таблиц, временных данных и длительных записей.
Расширенные PCIe‑возможности. PCIe Gen3×16 — для подключения к хост‑системам, ускорителям и высокоскоростным устройствам.
Высокая плотность I/O. 377 HP I/O — для плотных параллельных шин, GPIO, синхронных интерфейсов и подключения периферии.
Компактный форм‑фактор. Габариты 106×106 мм и 8×240‑pin board‑to‑board разъёмов (Samtec) позволяют интегрировать модуль в собственные платы и корпуса.
Промышленное исполнение. Диапазон −40…+85 °C подходит для жёстких условий эксплуатации.
Готовая критичная подсистема. Питание, память, тактовая подсистема, разводка DDR4 и высокоскоростных линий уже реализованы на модуле — экономия времени и снижение рисков при проектировании.
Совместимость с экосистемой Xilinx. Поддержка Vivado, IP‑ядер, референсных дизайнов и типовых сценариев ускоряет старт.
Технические характеристики
Области применения
Цифровая обработка сигналов и ЦОС‑ускорители. Многоканальные фильтры, БПФ большого размера, корреляторы, демодуляторы, аппаратные конвейеры и ускорители для требовательных задач.
Радиоизмерительные и тестовые системы. Синхронный захват и буферизация данных, временная привязка, детерминированная обработка, хранение временных данных.
Сетевые и телекоммуникационные ускорители. Аппаратные ускорители шифрования, анализа трафика, фильтрации пакетов, шлюзов и межсетевых экранов.
Телекоммуникации и мобильный транспорт. Мобильный backhaul, агрегация трафика, MIMO‑обработка, функции обработки пакетов и трафика.
Промышленные контроллеры и системы управления. Реализация детерминированных алгоритмов, высокоскоростного сбора данных и управления в реальном времени.
Интеграция в собственные изделия. Встраивание в герметичные корпуса, шасси, промышленные стойки, где нужна максимальная производительность FPGA при минимальном объёме «лишней» периферии.
Поддержка и интеграция
Модуль ACU15EG рассчитан на разработку в Vivado:
Vivado Design Suite. Синтез, трассировка, временные ограничения (SDC), отладка, генерация bitstream; поддержка IP‑ядер для DDR4, PCIe, AXI и высокоскоростных каналов.
IP‑блоки и шаблоны. Готовые IP для DDR4, AXI‑интерконнекта, FIFO, конвейеров, FFT, фильтров и типовых интерфейсов.
Средства отладки. Встроенный логический анализатор (ILA), контрольные точки, временные диаграммы, анализ задержек и качества сигналов.
Референсные проекты. Примеры инициализации DDR4, QSPI, работы с PCIe, AXI‑периферией и высокоскоростными трансиверами.
Документация. Схемы модуля, распиновка board‑to‑board разъёмов, рекомендации по подключению и тестированию, примеры проектов, временные ограничения и рекомендации по целостности сигналов.
Для старта рекомендуется спроектировать базовую плату с необходимой периферией, подключить модуль через board‑to‑board разъёмы, обеспечить питание 12 В и эффективное охлаждение, загрузить референсный проект для проверки DDR4 и PCIe, затем отработать типовые сценарии с трансиверами или сетевыми интерфейсами.
Комплект поставки (стандартный)
В стандартный комплект входят:
системный модуль ACU15EG;
крепёжные элементы (стойки, винты) при наличии;
документация (руководство пользователя, схема модуля, распиновка разъёмов, рекомендации по подключению и тестированию, примеры проектов);
гарантийные и сопроводительные документы.
Базовая плата, блок питания 12 В, система охлаждения, кабели, осциллограф, логический анализатор, ПК с Vivado в комплект не входят.
Дополнительные аксессуары для полноценной работы
Базовая плата. С необходимой периферией и разъёмами под конкретный проект.
Блок питания 12 В. С запасом по току для питания модуля и периферии.
Система охлаждения. Радиатор, тепловые трубки и/или вентилятор — для стабильной работы при высокой загрузке FPGA.
Хост‑ПК с Vivado. Для проектирования FPGA, отладки и загрузки конфигурации.
Измерительные приборы. Осциллограф и логический анализатор — для контроля сигналов, проверки временных диаграмм и качества интерфейсов.
Периферия. Модули АЦП/ЦАП, платы расширения, тестовые модули для отладки интерфейсов и I/O.
Почему стоит использовать ACU15EG для проектов
ACU15EG оптимален, когда нужна высокая вычислительная производительность (2 400 DSP, ~672 000 логических ячеек), высокая пропускная способность (32×GTY до 28,21 Гбит/с), большой объём памяти (8 ГБ) в модульном формате для интеграции в собственные изделия. Модуль экономит время на проектировании критичной подсистемы и позволяет сразу сосредоточиться на прикладных алгоритмах и интерфейсах. Для инженеров это удобное решение для сетевых платформ, радиоизмерений, ЦОС и промышленных систем; для разработчиков аппаратуры — платформа для интеграции в собственные изделия с высокими требованиями к производительности и надёжности.
В отличие от отладочных плат (вроде AXU15EGB) здесь нет «демонстрационной» периферии (Ethernet‑разъёмов, кнопок, светодиодов и т. п.) — модуль ориентирован на интеграцию в серийные изделия: разработчик реализует разъёмы, интерфейсы и механику на базовой плате, а модуль даёт всю критичную электронику (FPGA, память, тактовую подсистему, силовые цепи, высокоскоростные трансиверы).
Ключевое преимущество ACU15EG — высокая вычислительная и трансиверная плотность в модульном форм‑факторе: ~672 000 логических ячеек, 2 400 DSP‑слайсов и 8 ГБ DDR4 позволяют реализовывать сложные фильтры, многоканальные БПФ, демодуляторы и аппаратные конвейеры. 32 трансивера GTY до 28,21 Гбит/с и PCIe Gen3×16 дают возможность строить системы с экстремальной пропускной способностью (оптические линки, высокоскоростные АЦП/ЦАП, сетевые интерфейсы). 377 линий HP I/O обеспечивают плотную интеграцию с внешними модулями.
По сравнению с ACU11EG модуль ACU15EG предлагает ту же базовую архитектуру, но с увеличенной логической и DSP‑ёмкостью, большим числом трансиверов и более широкими возможностями I/O — это уровень для самых требовательных промышленных и измерительных систем. Основное преимущество — готовая высокопроизводительная подсистема в модульном исполнении: можно сразу использовать ресурсы кристалла, не тратя время на разводку питания, памяти и высокоскоростных линий.
Основные преимущества
Высокая вычислительная и DSP‑плотность. 2 400 DSP‑слайсов, ~672 000 логических ячеек и ~33,6 Мб Block RAM — для сложных фильтров, многоканального БПФ, корреляторов, демодуляторов и аппаратных конвейеров.
Очень быстрые трансиверы. 32×GTY до 28,21 Гбит/с — для оптических модулей, видеоинтерфейсов, сетевых линков и синхронной передачи данных на предельных скоростях.
Большой объём и высокая пропускная способность памяти. 8 ГБ DDR4 на 64‑битной шине (2400–2666 Мбит/с) — для буферизации больших потоков, хранения таблиц, временных данных и длительных записей.
Расширенные PCIe‑возможности. PCIe Gen3×16 — для подключения к хост‑системам, ускорителям и высокоскоростным устройствам.
Высокая плотность I/O. 377 HP I/O — для плотных параллельных шин, GPIO, синхронных интерфейсов и подключения периферии.
Компактный форм‑фактор. Габариты 106×106 мм и 8×240‑pin board‑to‑board разъёмов (Samtec) позволяют интегрировать модуль в собственные платы и корпуса.
Промышленное исполнение. Диапазон −40…+85 °C подходит для жёстких условий эксплуатации.
Готовая критичная подсистема. Питание, память, тактовая подсистема, разводка DDR4 и высокоскоростных линий уже реализованы на модуле — экономия времени и снижение рисков при проектировании.
Совместимость с экосистемой Xilinx. Поддержка Vivado, IP‑ядер, референсных дизайнов и типовых сценариев ускоряет старт.
Технические характеристики
| Параметр | Значение |
|---|---|
| Производитель | Alinx |
| Модель | ACU15EG |
| FPGA | Xilinx Kintex UltraScale+ XCKU15P‑2FFVA1156I (16 нм FinFET) |
| Логическиеячейки | ~672 000 |
| CLB Flip‑Flops | ~604 800 |
| CLB LUTs | ~302 400 |
| Block RAM | ~33,6 Мб (960 блоков по 36 Кб, с ECC) |
| DSP‑слайсы | 2 400 |
| Трансиверы | 32×GTY, до 28,21 Гбит/с |
| Память | 8 ГБ DDR4 SDRAM (64‑бит, 2400–2666 Мбит/с) |
| Накопитель | 64 Мб (2×32 Мб) QSPI Flash |
| Интерфейсы | PCIe Gen3×16; 377 HP I/O; JTAG |
| Питание | 12 В DC (через board‑to‑board разъёмы), потребление зависит от загрузки FPGA |
| Форм‑фактор | 106×106×8 мм, 8×240‑pin Samtec board‑to‑board коннекторы |
| Температурныйдиапазон | −40…+85 °C (промышленное исполнение) |
| Особенности | SoM с DDR4, PCIe, GTY; без пользовательских интерфейсов; высокая вычислительнаяплотность; для интеграции в собственные системы |
Области применения
Цифровая обработка сигналов и ЦОС‑ускорители. Многоканальные фильтры, БПФ большого размера, корреляторы, демодуляторы, аппаратные конвейеры и ускорители для требовательных задач.
Радиоизмерительные и тестовые системы. Синхронный захват и буферизация данных, временная привязка, детерминированная обработка, хранение временных данных.
Сетевые и телекоммуникационные ускорители. Аппаратные ускорители шифрования, анализа трафика, фильтрации пакетов, шлюзов и межсетевых экранов.
Телекоммуникации и мобильный транспорт. Мобильный backhaul, агрегация трафика, MIMO‑обработка, функции обработки пакетов и трафика.
Промышленные контроллеры и системы управления. Реализация детерминированных алгоритмов, высокоскоростного сбора данных и управления в реальном времени.
Интеграция в собственные изделия. Встраивание в герметичные корпуса, шасси, промышленные стойки, где нужна максимальная производительность FPGA при минимальном объёме «лишней» периферии.
Поддержка и интеграция
Модуль ACU15EG рассчитан на разработку в Vivado:
Vivado Design Suite. Синтез, трассировка, временные ограничения (SDC), отладка, генерация bitstream; поддержка IP‑ядер для DDR4, PCIe, AXI и высокоскоростных каналов.
IP‑блоки и шаблоны. Готовые IP для DDR4, AXI‑интерконнекта, FIFO, конвейеров, FFT, фильтров и типовых интерфейсов.
Средства отладки. Встроенный логический анализатор (ILA), контрольные точки, временные диаграммы, анализ задержек и качества сигналов.
Референсные проекты. Примеры инициализации DDR4, QSPI, работы с PCIe, AXI‑периферией и высокоскоростными трансиверами.
Документация. Схемы модуля, распиновка board‑to‑board разъёмов, рекомендации по подключению и тестированию, примеры проектов, временные ограничения и рекомендации по целостности сигналов.
Для старта рекомендуется спроектировать базовую плату с необходимой периферией, подключить модуль через board‑to‑board разъёмы, обеспечить питание 12 В и эффективное охлаждение, загрузить референсный проект для проверки DDR4 и PCIe, затем отработать типовые сценарии с трансиверами или сетевыми интерфейсами.
Комплект поставки (стандартный)
В стандартный комплект входят:
системный модуль ACU15EG;
крепёжные элементы (стойки, винты) при наличии;
документация (руководство пользователя, схема модуля, распиновка разъёмов, рекомендации по подключению и тестированию, примеры проектов);
гарантийные и сопроводительные документы.
Базовая плата, блок питания 12 В, система охлаждения, кабели, осциллограф, логический анализатор, ПК с Vivado в комплект не входят.
Дополнительные аксессуары для полноценной работы
Базовая плата. С необходимой периферией и разъёмами под конкретный проект.
Блок питания 12 В. С запасом по току для питания модуля и периферии.
Система охлаждения. Радиатор, тепловые трубки и/или вентилятор — для стабильной работы при высокой загрузке FPGA.
Хост‑ПК с Vivado. Для проектирования FPGA, отладки и загрузки конфигурации.
Измерительные приборы. Осциллограф и логический анализатор — для контроля сигналов, проверки временных диаграмм и качества интерфейсов.
Периферия. Модули АЦП/ЦАП, платы расширения, тестовые модули для отладки интерфейсов и I/O.
Почему стоит использовать ACU15EG для проектов
ACU15EG оптимален, когда нужна высокая вычислительная производительность (2 400 DSP, ~672 000 логических ячеек), высокая пропускная способность (32×GTY до 28,21 Гбит/с), большой объём памяти (8 ГБ) в модульном формате для интеграции в собственные изделия. Модуль экономит время на проектировании критичной подсистемы и позволяет сразу сосредоточиться на прикладных алгоритмах и интерфейсах. Для инженеров это удобное решение для сетевых платформ, радиоизмерений, ЦОС и промышленных систем; для разработчиков аппаратуры — платформа для интеграции в собственные изделия с высокими требованиями к производительности и надёжности.
