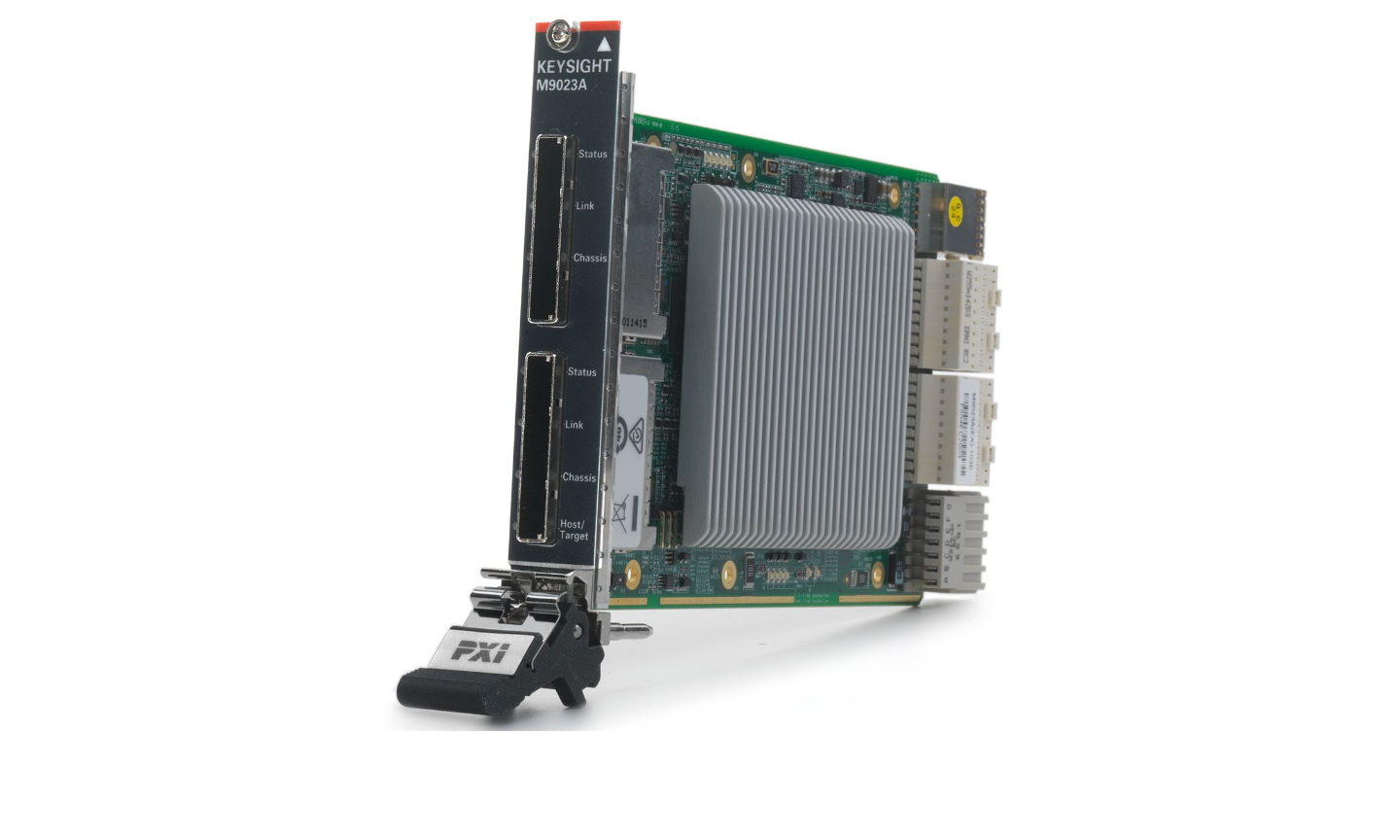

Системный модуль Keysight M9023A — это высокоскоростной интерфейс между хост-ПК и шасси PXIe, обеспечивающий максимальную производительность для систем с интенсивным обменом данных. Его ключевая особенность — два порта PCIe Gen3 x8, которые можно объединить в один канал x16 для рекордной скорости передачи данных до 16 ГБ/с при работе с высокопроизводительным настольным компьютером или сервером. Модуль также обеспечивает гибкость при построении многокорпусных систем: в режиме dual x8 он позволяет каскадно подключать несколько шасси в последовательную цепочку, используя один порт для связи с адаптером в ПК (M9048B), а второй — для подключения к следующему корпусу (через M9022A, M9023A, M9024A или контроллер M9037A)
Системный модуль M9023A PXIe обладает возможностью гибкой настройки. Каждая карта оснащена двумя кабелями PCIe поколения 3 x8, обеспечивающими скорость до 8 Гбит/с.
Приложения
Приложения, использующие внешний компьютер для управления корпусом PXIe
Применение на нескольких шасси
Функциональность
1 модуль с разъемом 3U для использования в системном разъеме корпуса PXIe
Четырехканальное (4x4) или двухканальное (x8, x16) подключение к объединительной плате PXIe
Стандартные разъемы x8 PCIe для использования со стандартными кабелями PCIe
Эксплуатационные характеристики
Высокопроизводительный кабель PCIe поколения 3
Высокая пропускная способность передачи данных (максимум 8 Гбит/с на один порт, режим x16 16 ГБИТ/с)
M9023A является системным модулем PXIe и устанавливается в системный слот корпуса PXIe. В сочетании с соответствующим хост-адаптером он обеспечит высокую скорость передачи данных между хост-ПК и корпусом. M9023A обладает возможностью гибкой настройки. Каждая карта оснащена двумя кабельными соединениями PCIe поколения 3 x8, обеспечивающими скорость до 8 Гбит/с на каждом порту. Эти два порта могут быть объединены в один кабель x16, обеспечивающий скорость до 16 Гбит/с. Это означает, что система с интенсивным использованием данных может быть построена с использованием высокопроизводительных настольных компьютеров или компьютеров, устанавливаемых в стойку.
При настройке в режиме dual x8 M9023A может использоваться в системах с несколькими шасси, использующих последовательную конфигурацию. Дополнительным преимуществом такой конфигурации является то, что для последовательного подключения не требуется гнездо для инструмента. Один порт будет подключен к M9048B, а другой порт будет подключен либо к M9022A, M9023A, либо к M9024A в последующих шасси. В качестве альтернативы M9023A можно использовать со встроенным контроллером M9037A PXIe для соединения двух или более шасси в системе с несколькими шасси.
Для обеспечения наилучшей производительности M9023A должен быть сконфигурирован в режиме x16 и сопряжен с платой хост-ПК 3-го поколения x16, такой как Keysight M9049A. Во всех случаях. также следует использовать кабели x8 PCIe, протестированные для работы на скоростях поколения 3, такие как Keysight Y1202A или Y1203A.
