Хост-адаптер Keysight M9049A PCIe — это высокопроизводительное решение для подключения внешнего настольного компьютера или сервера к шасси AXIe или PXIe. Он оснащён двумя независимыми портами PCIe Gen3 x8, каждый из которых обеспечивает скорость передачи данных до 8 ГБ/с. Эти порты можно объединить в один высокоскоростной канал x16, достигая пропускной способности до 16 ГБ/с, что идеально для систем с интенсивным обменом данными. Адаптер использует встроенный коммутатор PCIe и схему тактовой развязки, гарантируя стабильный и высококачественный тактовый сигнал, передаваемый по кабелю к шасси. Это обеспечивает одинаково высокую производительность независимо от конфигурации host-ПК. Для подключения необходимы два кабеля PCIe x8–x8 с разъёмами Molex, оптимизированные для скоростей Gen3, такие как Keysight Y1202A или Y1203A. Адаптер не требует установки драйверов и работает прозрачно для прикладного программного обеспечения, обеспечивая быструю и лёгкую интеграцию в измерительные системы.

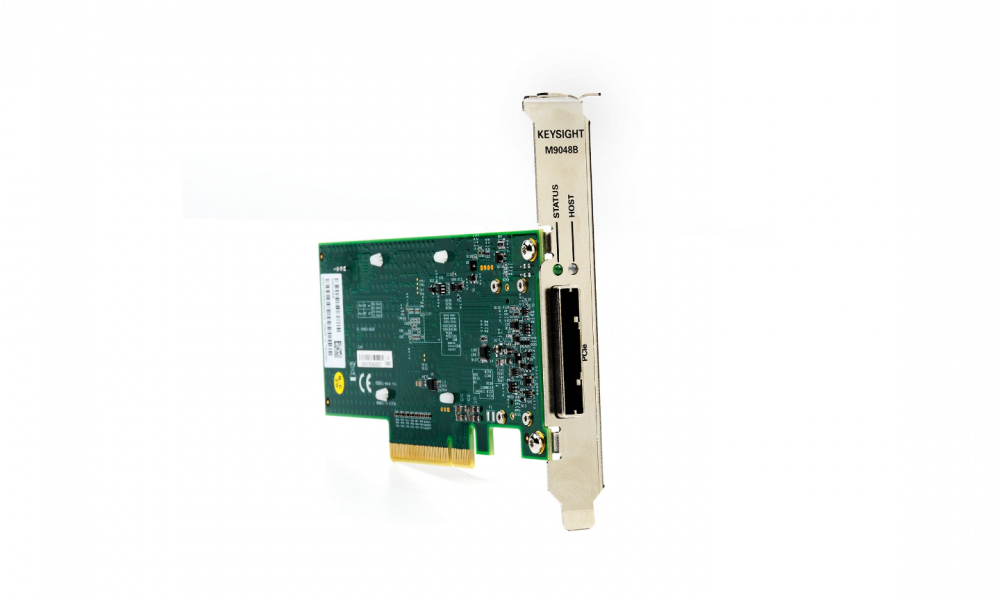

M9048B — интерфейсная плата хост-адаптера PCIe Gen3 x8 для подключения внешних ПК к шасси PXIe/AXIe. Обеспечивает скорость передачи данных до 8 ГБ/с. Оснащена встроенным коммутатором и схемой тактовой развязки для гарантии качества сигнала. Для подключения используются кабели PCIe x8-x8 (рекомендованы Keysight Y1202A/Y1203A). Драйверы не требуются, интеграция прозрачна для приложений.

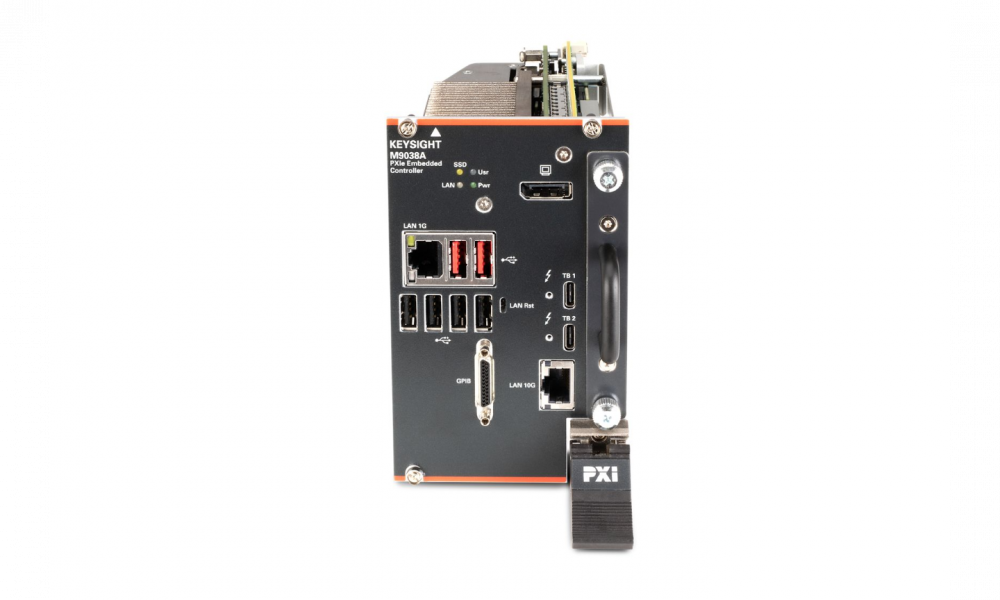

Контроллер Keysight M9038A — это высокопроизводительное встраиваемое решение для управления сложными многокорпусными системами PXIe, работающее под управлением Windows 10. Построенный на базе мощного 6-ядерного процессора Intel Core i7-9850HE с поддержкой 12 потоков, он обеспечивает исключительную вычислительную мощность для ресурсоемких приложений. Модуль поддерживает до 64 ГБ оперативной памяти и оснащен быстрым съемным твердотельным накопителем емкостью 512 ГБ на передней панели, что облегчает обслуживание и повышает безопасность данных.

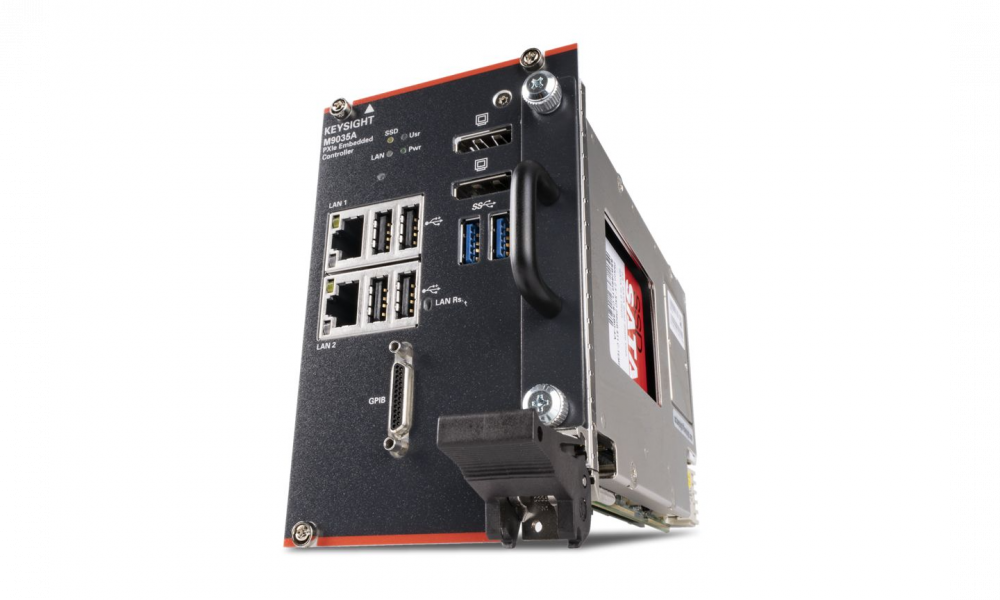

Контроллер Keysight M9035A — это компактное и экономичное встраиваемое решение для управления системами PXIe среднего уровня, работающее под управлением Windows 10. Построенный на базе четырёхъядерного процессора Intel i3‑8100H с тактовой частотой 3,0 ГГц, он обеспечивает сбалансированную производительность для однокорпусных приложений, требующих многопоточных вычислений. Модуль поддерживает до 32 ГБ оперативной памяти и оснащён съёмным твердотельным накопителем ёмкостью 256 ГБ на передней панели, что упрощает обслуживание и обеспечивает безопасность данных. Благодаря конфигурации шины PCIe Gen3 (до x24) контроллер достигает пропускной способности до 15 ГБ/с, эффективно связывая процессор с объединительной платой шасси. На передней панели расположены все необходимые интерфейсы для периферии: четыре порта USB 2.0, два USB 3.0, два сетевых порта LAN и GPIB, что позволяет подключать внешние приборы и минимизировать кабельную разводку. Это оптимальный выбор для бюджетных, но требовательных проектов, где важны надёжность, удобство интеграции и лёгкость масштабирования.

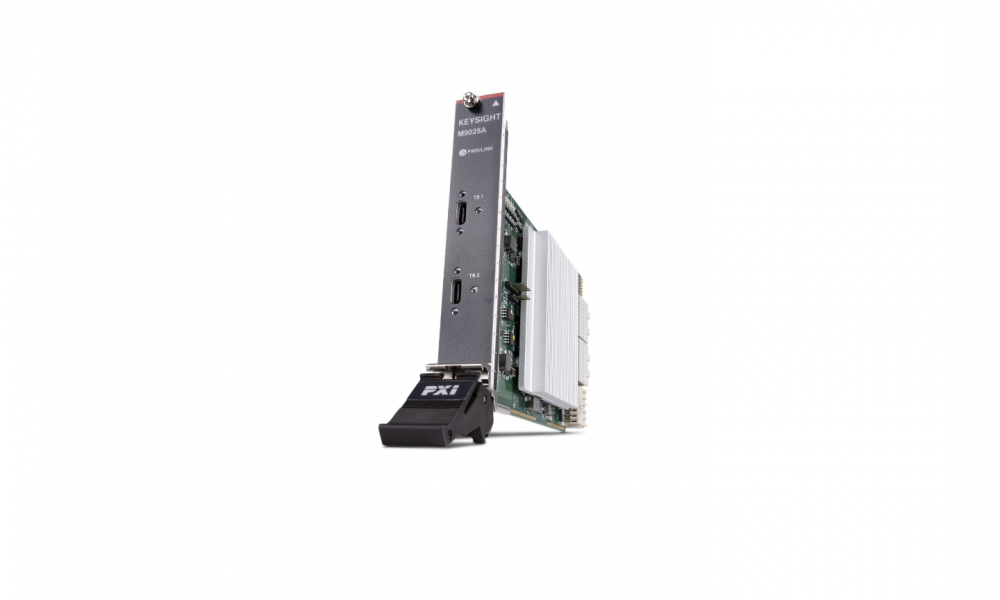

Системный модуль Keysight M9025A — это высокоскоростное решение на базе интерфейса Thunderbolt™ 3 для прямого подключения шасси PXIe к компьютеру, предлагающее удобную альтернативу традиционным PCIe-соединениям. Оснащённый двумя портами Thunderbolt 3 типа USB-C с функцией подачи питания (Power Delivery), модуль обеспечивает пропускную способность до 22 Гбит/с, что делает его идеальным для работы с мобильными рабочими станциями или компактными системами. Благодаря применению современного контроллера Intel Titan Ridge, он гарантирует надёжное и стабильное высокоскоростное соединение, объединяя производительность, простоту подключения и универсальность в одном компактном форм-факторе на один слот.

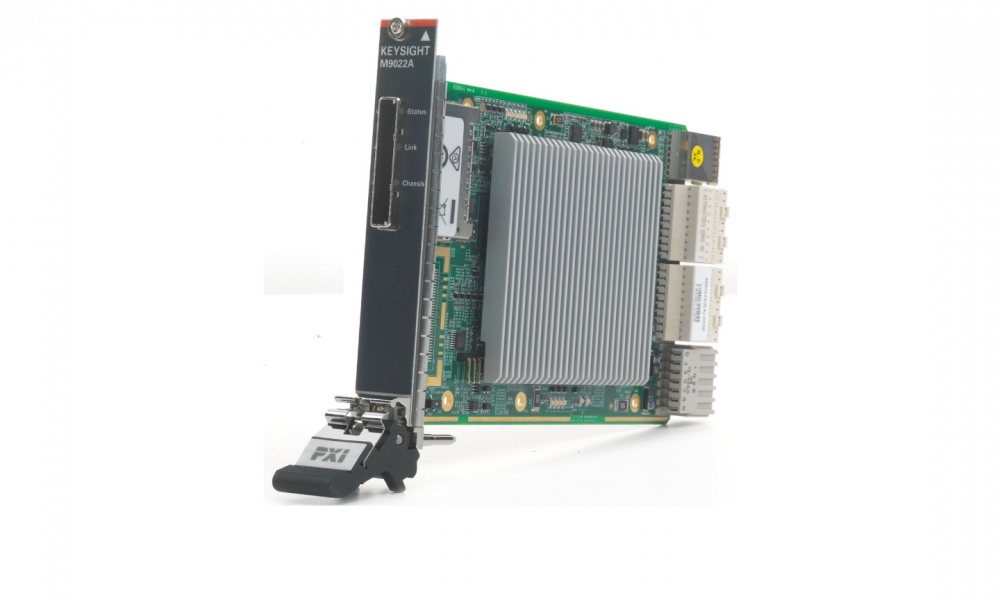

Системный модуль Keysight M9022A — это высокоскоростной мост для подключения шасси PXIe к внешнему компьютеру, обеспечивающий максимальную производительность передачи данных по интерфейсу PCIe Gen3. Он оптимально работает в паре с хост-адаптером Keysight M9048B, создавая надежное соединение x8 для управления измерениями с помощью мощного настольного ПК или сервера. Модуль также поддерживает масштабирование системы: при использовании со встроенным контроллером M9037A он позволяет легко объединить два шасси в компактную многокорпусную конфигурацию. Для гарантированной скорости и стабильности соединения рекомендуется использовать сертифицированные кабели PCIe Gen3, такие как Keysight Y1202A или Y1203A.

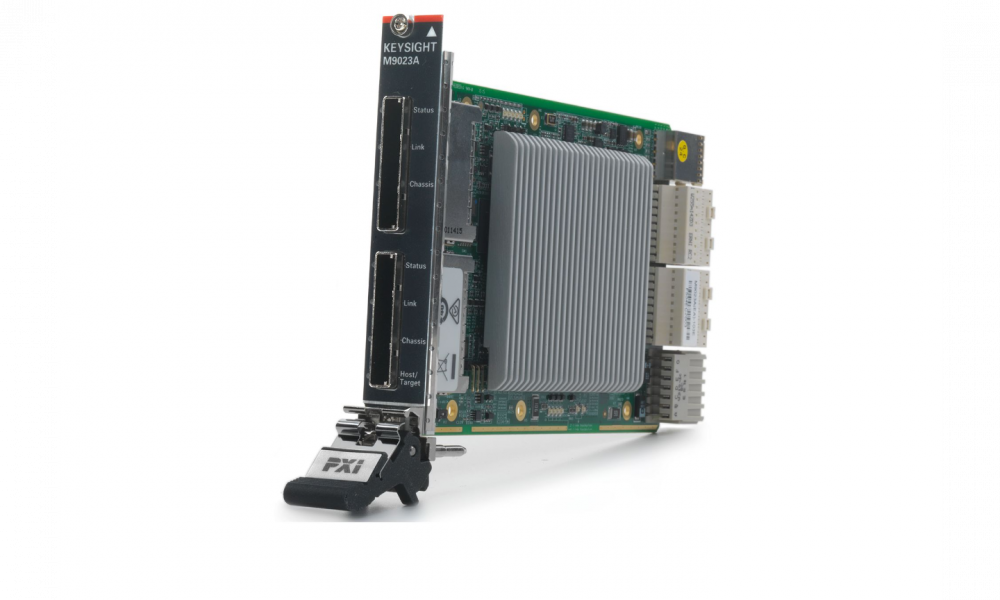

Системный модуль Keysight M9023A — это высокоскоростной интерфейс между хост-ПК и шасси PXIe, обеспечивающий максимальную производительность для систем с интенсивным обменом данных. Его ключевая особенность — два порта PCIe Gen3 x8, которые можно объединить в один канал x16 для рекордной скорости передачи данных до 16 ГБ/с при работе с высокопроизводительным настольным компьютером или сервером. Модуль также обеспечивает гибкость при построении многокорпусных систем: в режиме dual x8 он позволяет каскадно подключать несколько шасси в последовательную цепочку, используя один порт для связи с адаптером в ПК (M9048B), а второй — для подключения к следующему корпусу (через M9022A, M9023A, M9024A или контроллер M9037A)

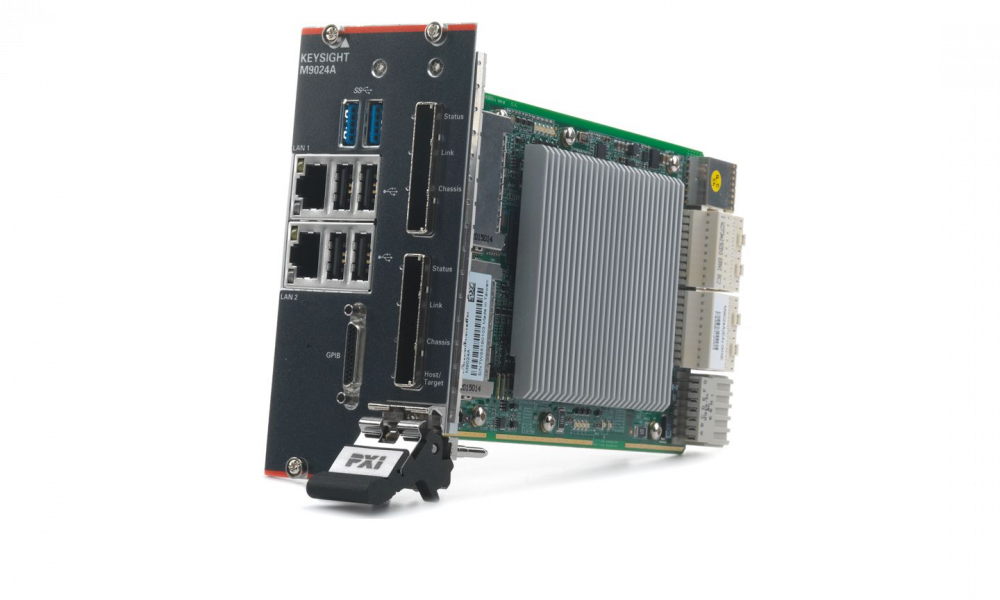

Системный модуль Keysight M9024A — это высокоскоростной мост между вашим компьютером и шасси PXIe, созданный для максимальной производительности и простой интеграции. Он обеспечивает рекордную скорость обмена данными по интерфейсу PCIe Gen3, позволяя задействовать всю мощь современного ПК для управления измерительной системой. Модуль предлагает гибкую конфигурацию: два порта можно объединить для максимальной скорости в одном корпусе или использовать раздельно для лёгкого построения каскадных систем из нескольких шасси. Встроенные порты (LAN, USB, GPIB) прямо на шасси позволяют подключать дополнительные приборы, сокращая количество кабелей и упрощая всю установку. Это идеальное готовое решение для создания высокопроизводительных, компактных и легко масштабируемых измерительных стендов.

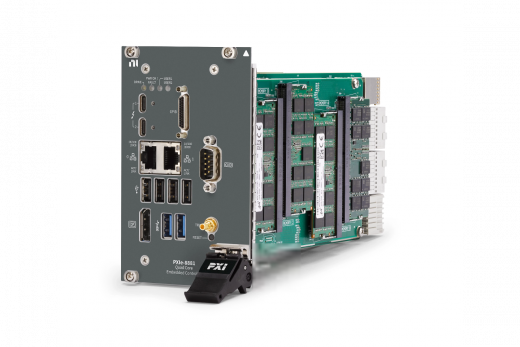

NI PXIe-8881 — высокопроизводительный встраиваемый контроллер для систем PXI Express с 8-ядерным процессором Intel® Xeon® W-2245, SSD 512 ГБ, памятью DDR4 до 64 ГБ и пропускной способностью шины до 24 ГБ/с. Оснащен интерфейсами Gigabit Ethernet, USB 3.0, Thunderbolt™ 3 и предназначен для высокоскоростных измерений, RF-приложений, сбора данных и построения автоматизированных испытательных комплексов.

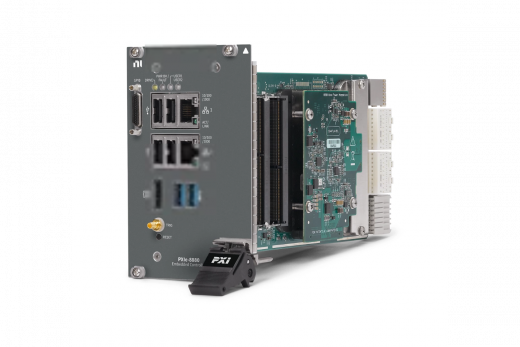

NI PXIe-8880 (P/N 783813-01) — высокопроизводительный встраиваемый контроллер для платформы PXI Express, предназначенный для построения автоматизированных испытательных комплексов, измерительных систем и приложений сбора данных. Контроллер обеспечивает высокую вычислительную производительность, поддержку PCI Express Gen 3, работу с высокоскоростными PXI-модулями и интеграцию с программной экосистемой National Instruments.
