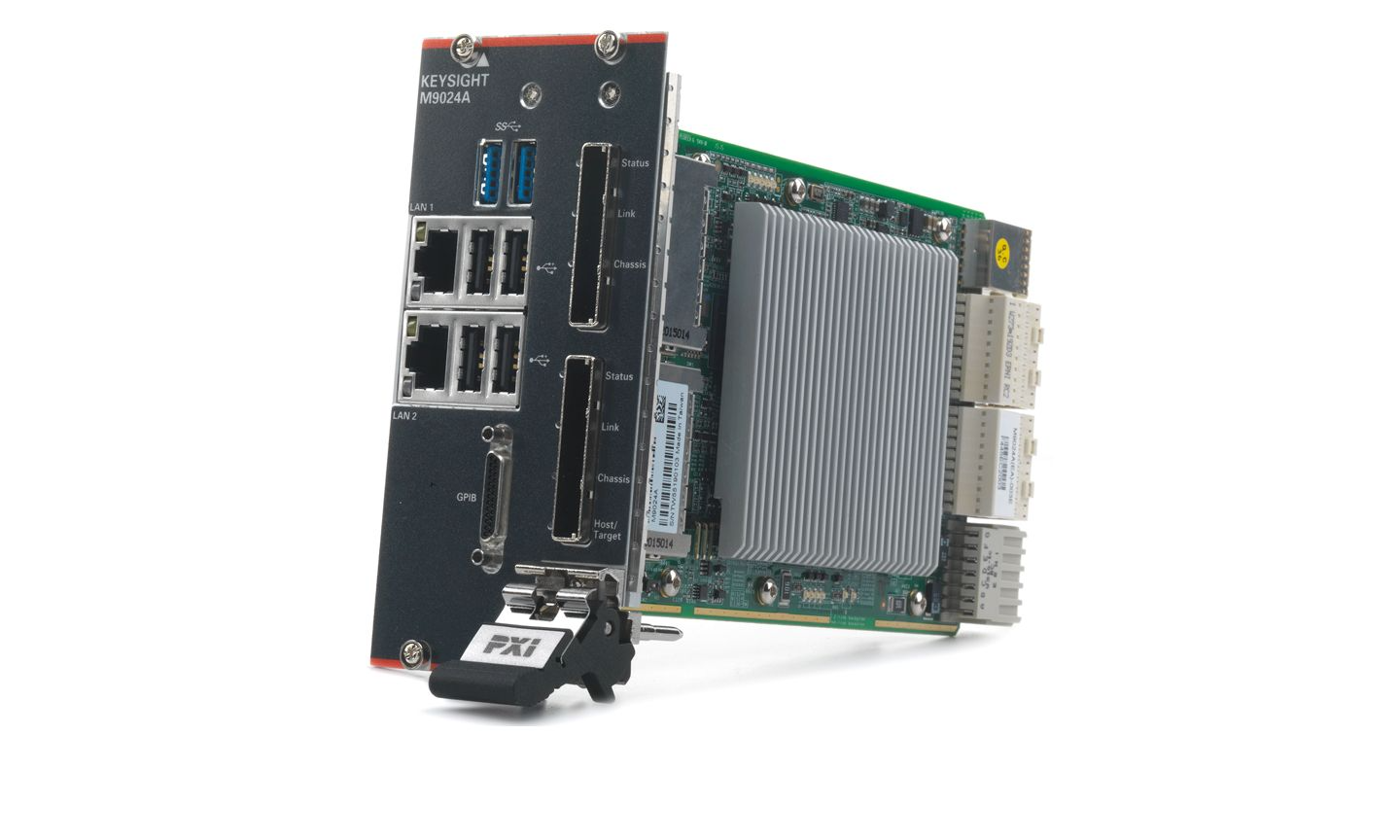

Системный модуль Keysight M9024A — это высокоскоростной мост между вашим компьютером и шасси PXIe, созданный для максимальной производительности и простой интеграции. Он обеспечивает рекордную скорость обмена данными по интерфейсу PCIe Gen3, позволяя задействовать всю мощь современного ПК для управления измерительной системой. Модуль предлагает гибкую конфигурацию: два порта можно объединить для максимальной скорости в одном корпусе или использовать раздельно для лёгкого построения каскадных систем из нескольких шасси. Встроенные порты (LAN, USB, GPIB) прямо на шасси позволяют подключать дополнительные приборы, сокращая количество кабелей и упрощая всю установку. Это идеальное готовое решение для создания высокопроизводительных, компактных и легко масштабируемых измерительных стендов.
M9024A является системным модулем PXIe и устанавливается в системный слот корпуса PXIe. Это обеспечивает высокую скорость передачи данных между главным ПК и корпусом.
Приложения
- Приложения, использующие внешний компьютер для управления корпусом PXIe
- Применение на нескольких шасси
Функциональность
- 3-слотный модуль 3U для использования в системном слоте корпуса PXIe (использует два слота расширения контроллера PXI)
- Четырехканальное (4x4) или двухканальное (x8, x16) подключение к объединительной плате PXIe
- Стандартные разъемы x8 PCIe для использования со стандартными кабелями PCIe
- Дополнительный ввод-вывод: GP-IB, два USB 3.0, четыре USB 2.0, два GbE (RJ45)
Эксплуатационные характеристики
- Высокопроизводительный кабель PCIe поколения 3
- Высокая пропускная способность передачи данных (максимум 8 Гбит/с на один порт, режим x16 16 ГБИТ/с)
M9024A является системным модулем PXIe и устанавливается в системный слот корпуса PXIe. В сочетании с соответствующим хост-адаптером он обеспечит высокую скорость передачи данных между хост-ПК и корпусом. M9024A обладает возможностью гибкой настройки. Каждая карта оснащена двумя кабельными соединениями PCIe поколения 3 x8, обеспечивающими скорость до 8 Гбит/с на каждом порту. Эти два порта могут быть объединены в один кабель x16, обеспечивающий скорость до 16 Гбит/с. Это означает, что система с интенсивным использованием данных может быть построена с использованием высокопроизводительных настольных компьютеров или компьютеров, устанавливаемых в стойку.
M9024A также имеет 2 порта LAN, 4 порта USB 2.0, 2 порта USB 3.0 и GPIB-соединения для упрощения системной интеграции непосредственно в корпусе. Это позволяет использовать один кабель (PCIe) от главного ПК к приборной стойке. Затем к M9024A можно подключить другие приборы, не поддерживающие PXI, вместо того, чтобы подключать отдельные кабели обратно к главному ПК.
При настройке в режиме dual x8 M9024A может использоваться в системах с несколькими шасси, использующих последовательную конфигурацию. Дополнительным преимуществом такой конфигурации является то, что для последовательного подключения не требуется гнездо для инструмента. Один порт будет подключен к M9048B, а другой порт будет подключен либо к M9022A, либо к M9023A в последующих шасси. В качестве альтернативы M9024A можно использовать со встроенным контроллером M9037A PXIe для соединения двух или более шасси в системе с несколькими шасси. В системе с несколькими шасси может использоваться только один M9024A.
Для обеспечения наилучшей производительности M9024A следует сконфигурировать в режиме x16 и подключить к плате хост-ПК 3-го поколения x16, такой как Keysight M9049A. Во всех случаях. также следует использовать кабели x8 PCIe, протестированные для работы на скоростях поколения 3, такие как Keysight Y1202A или Y1203A.
