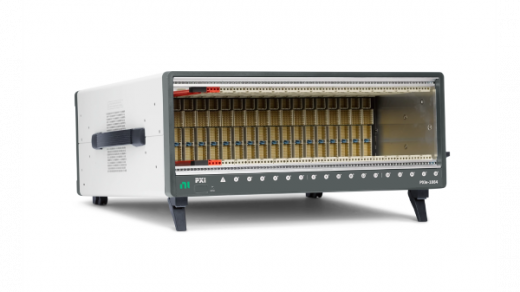

PXIe-1084

NI PXIe-1084 — высокопроизводительное модульное шасси стандарта PXI Express, разработанное компанией National Instruments для создания гибких и масштабируемых измерительных комплексов, автоматизированных испытательных систем (ATE), исследовательских стендов и промышленных платформ.
Шасси предназначено для установки контроллеров PXI Express и широкого спектра измерительных модулей, обеспечивая надежную аппаратную основу для построения многоканальных систем тестирования, контроля и обработки данных.
PXIe-1084 оснащено 18 слотами формата 3U PXI Express, включая:
● 1 системный слот PXI Express для установки встроенного контроллера;
● 17 гибридных периферийных слотов PXI/PXI Express для подключения измерительных модулей.
Главной особенностью модели является полностью гибридная объединительная плата (All Hybrid Backplane), благодаря которой каждый периферийный слот поддерживает установку как PXI Express, так и совместимых PXI-модулей. Такая архитектура обеспечивает максимальную гибкость при проектировании измерительной системы и позволяет комбинировать различные типы оборудования в одном шасси.
NI PXIe-1084 поддерживает широкий спектр модулей National Instruments:
● модули сбора данных NI-DAQ;
● высокоскоростные АЦП и ЦАП;
● генераторы сигналов;
● анализаторы спектра;
● RF-измерительные модули;
● цифровые модули ввода-вывода;
● специализированные PXI/PXIe-инструменты.
Высокоскоростная архитектура PCI Express обеспечивает пропускную способность до 4 ГБ/с, позволяя эффективно использовать шасси в задачах сбора, передачи и обработки измерительных данных.
Для обеспечения стабильной работы при длительных нагрузках PXIe-1084 оснащено эффективной системой питания и охлаждения с мощностью до 58 Вт на слот, что позволяет использовать широкий спектр энергоемких измерительных модулей.
Шасси поддерживает функции синхронизации и временного управления, включая внешнюю маршрутизацию тактовых сигналов и триггеров, что позволяет создавать системы с согласованной работой нескольких измерительных устройств.
NI PXIe-1084 является оптимальным решением для построения компактных и масштабируемых испытательных комплексов, где требуются высокая гибкость конфигурации, надежность и совместимость с большим количеством PXI/PXIe-модулей.

Основные преимущества
● 18 слотов PXI Express 3U для создания многофункциональных измерительных систем.
● 17 гибридных PXI/PXI Express слотов для максимальной свободы конфигурации.
● Полностью гибридная объединительная плата.
● Пропускная способность системы до 4 ГБ/с.
● Поддержка мощности и охлаждения до 58 Вт на слот.
● Возможность установки широкого спектра PXI и PXI Express модулей.
● Поддержка внешнего тактирования и маршрутизации триггеров.
● Совместимость с экосистемой National Instruments.

Технические характеристики

Параметр	Значение
Модель	NI PXIe-1084
Тип устройства	Шасси PXI Express
Артикул (P/N)	784058-01 / 786397-01
Количество слотов	18
Форм-фактор модулей	3U PXI Express
Системный слот	1 × PXI Express
Периферийные слоты	17 × Hybrid PXI/PXI Express
Тип питания	AC
Объединительная плата	All Hybrid PXI Express Backplane
Максимальная пропускная способность	До 4 ГБ/с
Мощность охлаждения на слот	До 58 Вт
Синхронизация	PXI Express Clock, Trigger Routing
Внешняя синхронизация	Поддерживается
Исполнение	Настольное / стоечное 19"
Совместимое ПО	LabVIEW, LabVIEW Real-Time, TestStand, NI-DAQmx, NI-VISA

Области применения
NI PXIe-1084 используется в профессиональных системах:
● автоматизированные испытательные комплексы (ATE);
● тестирование электронных устройств;
● системы сбора и анализа данных;
● RF-измерения и беспроводные технологии;
● телекоммуникационные исследования;
● аэрокосмические испытательные комплексы;
● автомобильные тестовые стенды;
● промышленный контроль качества;
● научно-исследовательские лаборатории;
● разработка и проверка прототипов.

Поддержка программного обеспечения
Шасси совместимо с программной экосистемой National Instruments:
● LabVIEW;
● LabVIEW Real-Time;
● TestStand;
● NI-DAQmx;
● NI-VISA;
● Measurement Studio;
● NI MAX.

Комплект поставки
В стандартный комплект входят:
● шасси NI PXIe-1084;
● комплект заглушек для свободных слотов;
● кабель питания;
● комплект крепежных элементов для установки в стойку;
● документация по эксплуатации.


Дополнительные аксессуары
Для расширения возможностей рекомендуется использовать:
● контроллеры PXI Express:
○ PXIe-8842;
○ PXIe-8861;
○ PXIe-8862;
○ PXIe-8822;
● модули сбора данных NI PXI/PXIe;
● RF-векторные трансиверы;
● генераторы сигналов;
● анализаторы спектра;
● высокоскоростные дигитайзеры;
● цифровые модули ввода-вывода;
● модули синхронизации PXI;
● стоечные комплекты Rack Mount.
