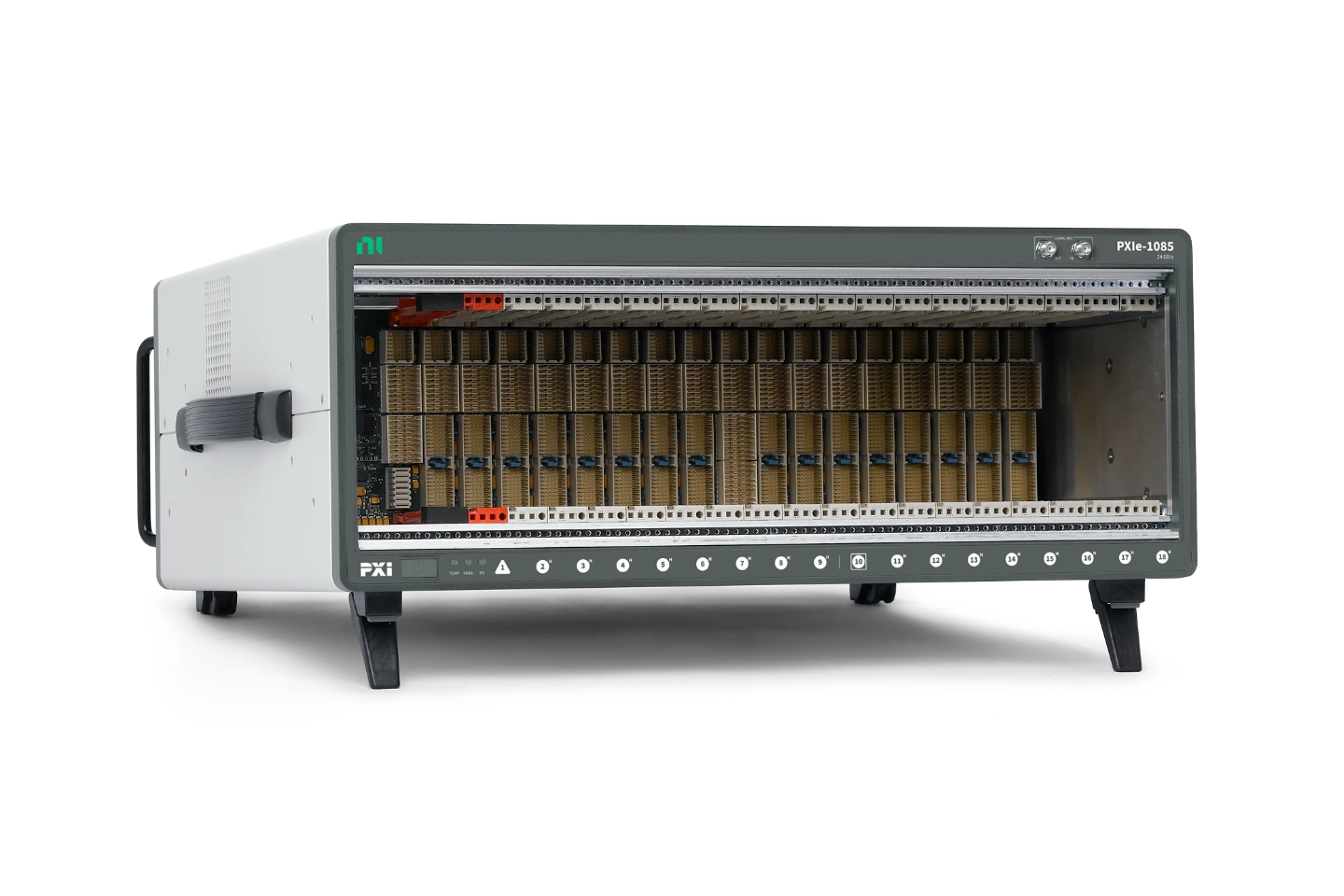

PXIe-1085

NI PXIe-1085 — высокопроизводительное модульное шасси стандарта PXI Express, разработанное компанией National Instruments для создания профессиональных автоматизированных испытательных комплексов (ATE), исследовательских платформ и промышленных измерительных систем.
Шасси предназначено для установки контроллеров PXI Express и большого количества измерительных модулей, обеспечивая высокую скорость передачи данных, гибкость конфигурации и возможность построения сложных многоканальных систем.
PXIe-1085 оснащено 18 слотами формата 3U PXI Express, включая:
● 1 системный слот PXI Express System Timing для установки встроенного контроллера;
● 16 гибридных периферийных слотов PXI/PXI Express для размещения измерительных модулей;
● расширенные возможности построения высокопроизводительных PXI Express-конфигураций.
Главной особенностью модели является высокоскоростная гибридная объединительная плата (backplane), обеспечивающая максимальную гибкость при размещении модулей. Каждый периферийный слот выполнен в гибридном формате, что позволяет устанавливать как современные PXI Express-устройства, так и совместимые PXI-модули.
Архитектура PCI Express обеспечивает пропускную способность системы до 24 ГБ/с, что позволяет использовать шасси для задач с интенсивным обменом данными:
● многоканальный сбор данных;
● высокоскоростная обработка сигналов;
● RF-измерения;
● тестирование телекоммуникационных устройств;
● управление сложными испытательными стендами.
Шасси поддерживает установку широкого спектра оборудования National Instruments:
● модулей сбора данных NI-DAQ;
● высокоскоростных дигитайзеров;
● генераторов сигналов;
● анализаторов спектра;
● RF-трансиверов;
● цифровых модулей ввода-вывода;
● специализированных PXI/PXIe-инструментов.
Для обеспечения стабильной работы при высоких нагрузках PXIe-1085 оснащено эффективной системой охлаждения с мощностью охлаждения до 38 Вт на слот, что позволяет использовать широкий спектр энергоемких измерительных модулей. (NI)
Поддержка аппаратной синхронизации PXI Express позволяет создавать системы с несколькими согласованно работающими модулями, используя общие тактовые сигналы, триггеры и механизмы временной синхронизации.
NI PXIe-1085 является оптимальным решением для построения масштабируемых измерительных комплексов, где требуются высокая пропускная способность, максимальная гибкость конфигурации и надежность профессионального оборудования.

Основные преимущества
● 18 слотов PXI Express 3U для создания крупных измерительных систем.
● 16 гибридных PXI/PXI Express слотов для максимальной гибкости конфигурации.
● Высокая пропускная способность объединительной платы — до 24 ГБ/с.
● Поддержка высокоскоростных измерительных модулей.
● Совместимость с PXI и PXI Express оборудованием.
● Эффективная система охлаждения для работы под нагрузкой.
● Поддержка синхронизации PXI Express.
● Возможность построения сложных многоканальных испытательных комплексов.
Технические характеристики

Параметр	Значение
Модель	NI PXIe-1085
Тип устройства	Шасси PXI Express
Количество слотов	18
Форм-фактор	3U PXI Express
Системный слот	1 × PXI Express System Timing
Периферийные слоты	16 × Hybrid PXI/PXI Express
Тип питания	AC
Архитектура шины	PCI Express
Максимальная пропускная способность	До 24 ГБ/с
Охлаждение на слот	До 38 Вт
Синхронизация	PXI Express Clock, Trigger Lines
Совместимость	PXI Express, PXI
Исполнение	Настольное / стоечное 19"
Поддерживаемое ПО	LabVIEW, LabVIEW Real-Time, TestStand, NI-DAQmx, NI-VISA

Области применения
NI PXIe-1085 используется в профессиональных системах:
● автоматизированные испытательные комплексы (ATE);
● тестирование электронных компонентов;
● RF-измерения и беспроводные технологии;
● системы сбора и анализа данных;
● телекоммуникационные исследования;
● аэрокосмические и оборонные испытательные комплексы;
● автомобильные испытательные стенды;
● промышленный контроль качества;
● научно-исследовательские лаборатории;
● разработка и тестирование новых устройств.

Поддержка программного обеспечения
Шасси совместимо с программной экосистемой National Instruments:
● LabVIEW;
● LabVIEW Real-Time;
● TestStand;
● NI-DAQmx;
● NI-VISA;
● Measurement Studio;
● NI MAX.

Комплект поставки
В стандартный комплект входят:
● шасси NI PXIe-1085;
● комплект заглушек для свободных слотов;
● разъем питания;
● крепежные элементы;
● документация по безопасности и эксплуатации.


Дополнительные аксессуары
Для расширения возможностей рекомендуется использовать:
● контроллеры PXI Express:
○ PXIe-8842;
○ PXIe-8861;
○ PXIe-8862;
○ PXIe-8822;
● модули сбора данных NI PXI/PXIe;
● RF-векторные трансиверы;
● генераторы сигналов;
● анализаторы спектра;
● высокоскоростные дигитайзеры;
● цифровые модули ввода-вывода;
● модули синхронизации PXI;
● стоечные комплекты Rack Mount.
