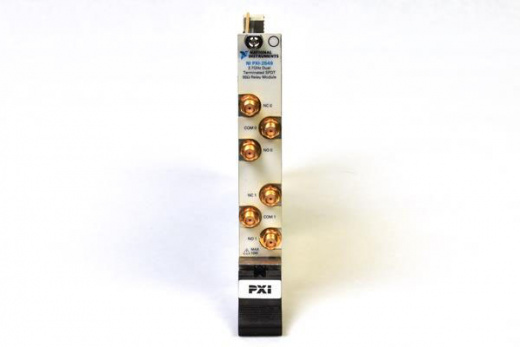

NI PXI-2549 — двухканальный радиочастотный модуль коммутации формата PXI с переключателями SPDT и двойной терминацией, предназначенный для автоматизированной коммутации RF-сигналов в системах тестирования и измерений.
Модуль работает с радиочастотными сигналами до 2,7 ГГц и имеет характеристическое сопротивление 50 Ом. Благодаря компактному формату PXI устройство может использоваться в составе многоканальных автоматизированных измерительных комплексов и испытательных стендов.
NI PXI-2549 представляет собой высокочастотный модуль коммутации с двумя независимыми каналами SPDT (Single-Pole Double-Throw). Каждый канал позволяет направлять входной RF-сигнал на один из двух выходов, обеспечивая гибкую маршрутизацию сигналов внутри автоматизированной тестовой системы.
Конструкция с двойной терминацией обеспечивает согласованное сопротивление неактивных каналов, что позволяет уменьшить отражения и улучшить характеристики RF-тракта. Модуль рассчитан на работу с сигналами до 2,7 ГГц и имеет 50-омное характеристическое сопротивление, что соответствует стандартам большинства радиочастотных измерительных систем.
NI PXI-2549 оснащён шестью SMA-разъёмами на передней панели и устанавливается в один слот PXI-шасси. Электромеханические реле с фиксацией состояния обеспечивают надёжную коммутацию и не требуют постоянного энергопотребления для удержания установленного состояния.
Модуль предназначен для использования в автоматизированных системах тестирования, RF- и микроволновых измерительных комплексах, коммутационных матрицах и системах испытаний радиоэлектронных устройств.
Основные преимущества
• Работа с радиочастотными сигналами до 2,7 ГГц.
• Два независимых канала SPDT для гибкой маршрутизации RF-сигналов.
• Характеристическое сопротивление 50 Ом для совместимости со стандартным RF-оборудованием.
• Двойная терминация для уменьшения отражений на неактивных каналах.
• Низкие вносимые потери и высокая развязка между каналами.
• Электромеханические реле с фиксацией состояния для надёжной коммутации.
• Возможность контроля количества переключений реле для оценки оставшегося ресурса.
• Шесть SMA-разъёмов обеспечивают удобное подключение внешних RF-цепей.
• Компактный формат PXI 3U позволяет интегрировать модуль в существующую измерительную систему.
• Подходит для построения автоматизированных испытательных стендов и многоканальных коммутационных систем.
Технические характеристики
| Параметр | Значение |
| Тип устройства | Радиочастотный модуль коммутации PXI |
| Тип переключателя | SPDT |
| Количество каналов | 2 |
| Максимальная частота | 2,7 ГГц |
| Характеристическое сопротивление | 50 Ом |
| Тип реле | Электромеханическое, с фиксацией состояния |
| Максимальная RF-мощность | 10 Вт |
| Максимальное коммутируемое напряжение | 30 В |
| Максимальный коммутируемый ток | 0,5 А |
| Вносимые потери | < 1,0 дБ до 2,7 ГГц |
| Типичные вносимые потери | < 0,65 дБ |
| КСВН (VSWR) | < 1,7 до 2,7 ГГц |
| Типичный КСВН | < 1,25 |
| Развязка | > 39 дБ до 2,7 ГГц |
| RF-разъёмы | 6 × SMA |
| Форм-фактор | PXI, 3U, 1 слот |
| Размеры | 216 × 20 × 130 мм |
| Потребляемая мощность | 3,7 Вт при 5 В и 0,3 Вт при 3,3 В |
| Производитель | National Instruments (NI) |
| Модель | PXI-2549 |
Области применения
NI PXI-2549 применяется в следующих задачах:
• автоматизированное тестирование радиоэлектронных устройств;
• коммутация и маршрутизация радиочастотных сигналов;
• построение RF-коммутационных матриц;
• создание многоканальных мультиплексоров;
• автоматизация лабораторных измерений;
• RF- и микроволновые испытательные комплексы;
• тестирование передатчиков и приёмников;
• разработка и производство электронного оборудования;
• автоматизированные производственные испытательные стенды;
• исследовательские и инженерные измерительные системы.
Поддержка программного обеспечения
NI PXI-2549 предназначен для работы в экосистеме National Instruments и может интегрироваться с программным обеспечением NI для автоматизации измерительных систем.
Поддерживается управление модулем через драйверы и программные инструменты National Instruments, включая NI-DAQmx и NI Switch Executive в конфигурациях, поддерживающих данный модуль.
Модуль может использоваться совместно с LabVIEW и другими средствами разработки автоматизированных тестовых систем National Instruments.
Для построения сложных испытательных комплексов PXI-2549 может быть объединён с другими модулями PXI, измерительными приборами и контроллерами в составе единого PXI-шасси.
Комплект поставки
• Модуль NI PXI-2549.
• Заводская документация производителя.
• Документация и информация для установки и эксплуатации.
Комплект поставки может отличаться в зависимости от варианта поставки и состояния оборудования.
Дополнительные аксессуары
Для использования NI PXI-2549 могут потребоваться:
• PXI-шасси National Instruments;
• PXI-контроллер или удалённый системный контроллер;
• RF-кабели с разъёмами SMA;
• SMA-адаптеры и переходники;
• RF-коммутационные и измерительные аксессуары;
• дополнительные модули PXI для расширения измерительной системы.
Почему стоит купить NI PXI-2549 в STEM Instruments
Покупка NI PXI-2549 в STEM Instruments позволяет получить оригинальное измерительное оборудование National Instruments с профессиональной поддержкой при подборе и интеграции в испытательную систему.
STEM Instruments поможет подобрать необходимое PXI-оборудование, совместимые модули, шасси, контроллеры, кабели и аксессуары в зависимости от требований конкретной измерительной задачи.
Мы предлагаем решения для построения автоматизированных систем тестирования и измерений, помогая подобрать оборудование с необходимыми техническими характеристиками и обеспечить его совместимость с уже используемой инфраструктурой.
NI PXI-2549 — оптимальный выбор для задач, где требуется компактная, программно управляемая и надёжная коммутация радиочастотных сигналов в составе автоматизированной PXI-системы.
