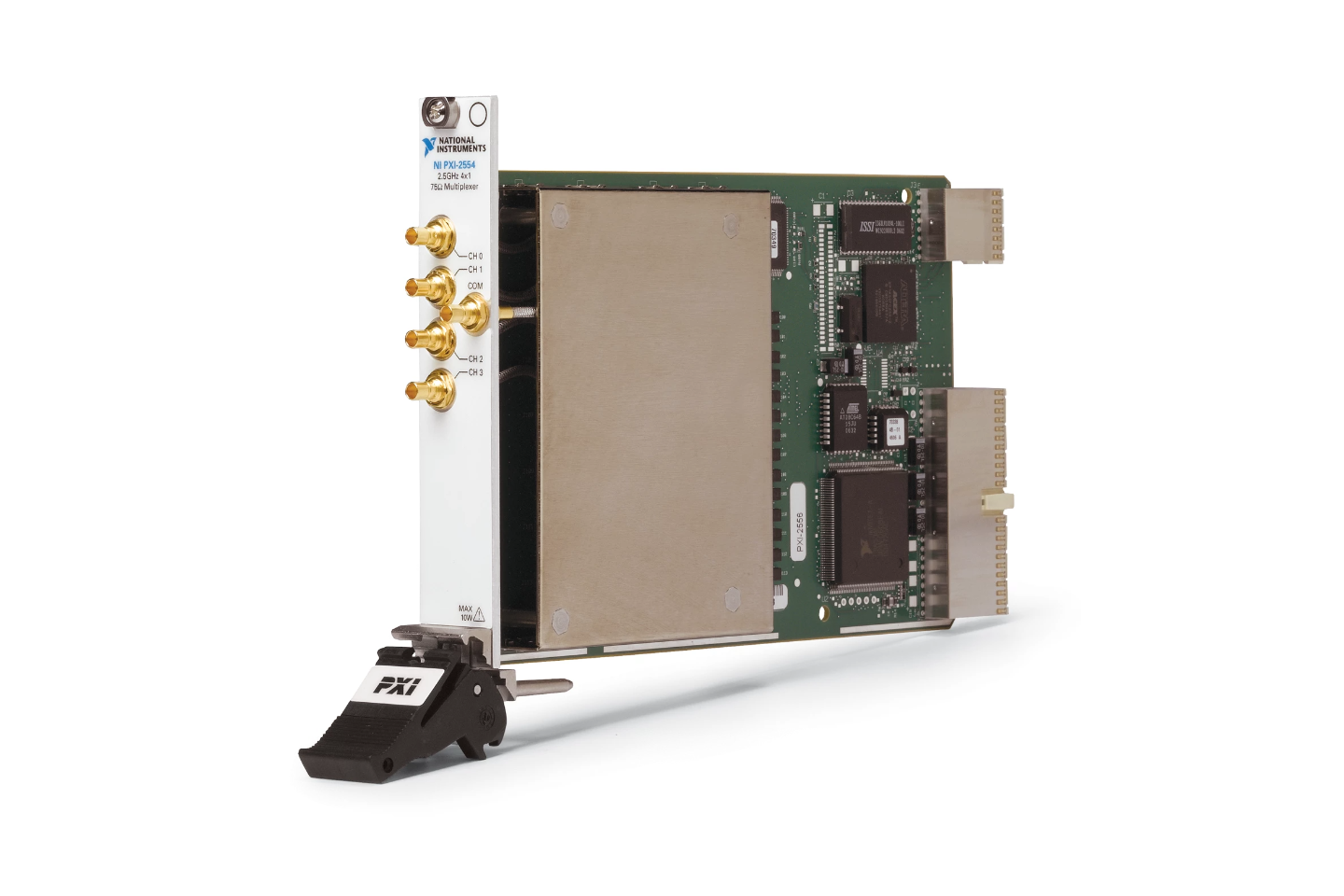

NI PXI 2554

NI PXI-2554 — высокочастотный RF-мультиплексор стандарта PXI, предназначенный для автоматизированной коммутации ВЧ- и видеосигналов в измерительных, испытательных и исследовательских системах.
Модуль реализует топологию 4×1, позволяя подключать один из четырех входных каналов CH0–CH3 к общему выходу COM. Такая конфигурация позволяет выбирать один из четырех источников сигнала и направлять его на общий измерительный тракт или другое подключенное оборудование.
PXI-2554 рассчитан на работу в системах с характеристическим сопротивлением 75 Ом, что делает его особенно подходящим для видеооборудования, телевизионных трактов, систем распределения ВЧ-сигналов и других приложений с 75-омной инфраструктурой.
Максимальная рабочая частота составляет 2,5 ГГц. Благодаря этому модуль может использоваться для коммутации широкополосных RF-сигналов, включая высокочастотные видеосигналы.
Максимальное напряжение коммутации составляет 30 В, а максимальный ток коммутации и переноса — 0,5 А на канал. Максимальная RF-мощность ограничена значением 10 Вт. При этом мощность коммутации между каналом и общим выходом не должна превышать 10 Вт.
Для сохранения качества передаваемого сигнала PXI-2554 обеспечивает низкие значения вносимых потерь. При частотах до 1 ГГц вносимые потери составляют менее 0,8 дБ, до 2 ГГц — менее 1,3 дБ, а до 2,5 ГГц — менее 1,7 дБ.
Модуль также характеризуется низким коэффициентом стоячей волны VSWR. Типичное значение составляет менее 1,1 до 1 ГГц, менее 1,3 до 2 ГГц и менее 1,5 до 2,5 ГГц.
Высокая изоляция между каналами позволяет минимизировать влияние невыбранных источников сигнала. Типичная изоляция составляет более 47 дБ до 1 ГГц, более 40 дБ до 2 ГГц и более 40 дБ до 2,5 ГГц.
Типичная задержка распространения сигнала составляет всего 1 нс, а перекос между каналами — менее 25 пс. Время нарастания сигнала от 10 до 90 % составляет около 75 пс.
Для коммутации используются электромеханические защелкивающиеся реле (latching). После переключения реле сохраняет состояние без постоянного питания катушки, что позволяет снизить энергопотребление и тепловыделение.
Максимальное время срабатывания реле составляет 10,4 мс. Механический ресурс реле достигает 1 × 10⁶ циклов, а электрический ресурс составляет до 3 × 10⁵ циклов при нагрузке 30 В / 10 мА DC.
PXI-2554 оснащен встроенной функцией отслеживания количества переключений реле. Она позволяет контролировать ресурс коммутационных элементов и заранее планировать техническое обслуживание, снижая риск неожиданного отказа системы.
Для синхронизации коммутации с другими PXI-приборами используются аппаратные линии PXI Trigger 0–7. Входной триггер поддерживает минимальную длительность импульса 150 нс, а выходной триггер формирует программируемый импульс длительностью от 1 до 62 мкс.
Для подключения RF-сигналов предусмотрены 5 мини-разъемов SMB на 75 Ом: четыре входа CH0–CH3 и общий разъем COM. Разъемы имеют позолоченные контакты для обеспечения надежного высокочастотного соединения.
Для подключения к внешнему оборудованию используются специализированные 75-омные коаксиальные кабели с разъемами mini-75 Ohm SMB.
При работе с активными RF-сигналами необходимо учитывать особенности электромеханической коммутации: во время срабатывания реле канал кратковременно становится несогласованным. Поэтому NI не рекомендует переключать активные RF-сигналы без учета требований конкретного источника.
NI PXI-2554 оптимален для построения автоматизированных систем коммутации 75-омных ВЧ- и видеосигналов, где важны низкие вносимые потери, низкий VSWR и высокая изоляция.

Основные преимущества
• 4×1 RF-мультиплексор — выбор одного из четырех входных каналов на общий выход.
• Рабочая частота до 2,5 ГГц — коммутация широкополосных ВЧ-сигналов.
• Характеристическое сопротивление 75 Ом — оптимально для видео- и телевизионных трактов.
• RF-мощность до 10 Вт — поддержка соответствующих ВЧ-нагрузок.
• Ток коммутации до 0,5 А — возможность работы с сигналами повышенной мощности.
• Вносимые потери <1,7 дБ до 2,5 ГГц — минимизация потерь передаваемого сигнала.
• VSWR <1,75 до 2,5 ГГц — хорошие параметры согласования.
• Изоляция >40 дБ до 2,5 ГГц — снижение влияния невыбранных каналов.
• Задержка распространения около 1 нс — быстрое прохождение сигнала через коммутационный тракт.
• Перекос между каналами <25 пс — высокая согласованность каналов.
• Latching-реле — сохранение состояния без постоянного питания катушки.
• Контроль количества переключений реле — прогнозирование ресурса и планирование обслуживания.
• Аппаратные PXI Trigger 0–7 — синхронизация коммутации с другими приборами.
• Компактный формат 3U PXI — эффективное размещение в испытательной системе.

Технические характеристики

Параметр	Значение
Модель	NI PXI-2554
Тип устройства	RF-мультиплексор PXI
Топология	4×1 Multiplexer (SP4T)
Количество входных каналов	4
Общий канал	1
Характеристическое сопротивление	75 Ом
Максимальная частота	2,5 ГГц
Максимальное напряжение коммутации	30 В
Максимальный ток коммутации	0,5 А на канал
Максимальный ток переноса	0,5 А на канал
Максимальная RF-мощность	10 Вт
Максимальная мощность channel-to-common	10 Вт
Начальное сопротивление DC-тракта	<0,35 Ом
Сопротивление в конце ресурса	≥1,0 Ом
Вносимые потери до 1 ГГц	<0,8 дБ
Вносимые потери до 2 ГГц	<1,3 дБ
Вносимые потери до 2,5 ГГц	<1,7 дБ
Типичные вносимые потери до 1 ГГц	<0,5 дБ
Типичные вносимые потери до 2 ГГц	<0,9 дБ
Типичные вносимые потери до 2,5 ГГц	<1,2 дБ
VSWR до 1 ГГц	<1,25
VSWR до 2 ГГц	<1,5
VSWR до 2,5 ГГц	<1,75
Типичный VSWR до 1 ГГц	<1,1
Типичный VSWR до 2 ГГц	<1,3
Типичный VSWR до 2,5 ГГц	<1,5
Изоляция до 1 ГГц	>47 дБ, типично
Изоляция до 2 ГГц	>40 дБ, типично
Изоляция до 2,5 ГГц	>40 дБ, типично
Перекос между каналами	<25 пс, типично
Задержка распространения	1,0 нс, типично
Время нарастания 10–90 %	75 пс, типично
Максимальное время срабатывания реле	10,4 мс
Тип реле	Электромеханическое, latching
Механический ресурс	1 × 10⁶ циклов
Электрический ресурс	3 × 10⁵ циклов при 30 В / 10 мА DC
Входной триггер	PXI Trigger 0–7
Минимальная длительность входного импульса	150 нс
Выходной триггер	PXI Trigger 0–7
Длительность выходного импульса	1–62 мкс, программируемая
RF-разъемы	5 × mini-75 Ohm SMB
Тип разъемов	Позолоченные
Потребляемая мощность	3,7 Вт при 5 В; 0,3 Вт при 3,3 В
Форм-фактор	3U, 1 слот PXI/cPCI
Размеры	21,6 × 2,0 × 13,0 см
Масса	204 г
Рабочая температура	0…55 °C
Температура хранения	−20…70 °C
Относительная влажность	5–85 %, без конденсации
Максимальная высота эксплуатации	2000 м
Рабочая вибрация	5–500 Гц, 0,3 grms
Нерабочая вибрация	5–500 Гц, 2,4 grms

Области применения
NI PXI-2554 используется в профессиональных ВЧ- и измерительных системах:
• автоматизированные испытательные комплексы (ATE);
• коммутация ВЧ-сигналов;
• коммутация телевизионных и видеосигналов;
• тестирование RF-оборудования;
• автоматизация измерений в диапазоне до 2,5 ГГц;
• маршрутизация 75-омных сигналов;
• тестирование кабелей и соединений;
• системы распределения видеосигналов;
• лабораторные RF-измерительные стенды;
• функциональное тестирование электронных устройств;
• автоматизированная проверка ВЧ-трактов;
• построение многоканальных систем маршрутизации сигналов.

Поддержка программного обеспечения
NI PXI-2554 интегрируется с программной экосистемой National Instruments:
• NI-SWITCH — управление RF-мультиплексором и операциями коммутации;
• NI Switch Executive — создание и управление маршрутами коммутации;
• LabVIEW — разработка автоматизированных измерительных и испытательных приложений;
• NI MAX — настройка и диагностика оборудования;
• NI TestStand — автоматизация последовательностей испытаний;
• интеграция с пользовательскими программными системами управления и измерений.

Комплект поставки
В стандартный комплект входят:
• модуль NI PXI-2554;
• программное обеспечение NI Switch Executive;
• документация по безопасности, эксплуатации и соответствию требованиям.
Коаксиальные кабели и дополнительные соединительные аксессуары приобретаются отдельно.

Дополнительные аксессуары
Для подключения NI PXI-2554 рекомендуется использовать:
• 197211-0R3 — 75-омный коаксиальный кабель mini-75 Ohm SMB plug — mini-75 Ohm SMB plug, длина 0,3 м;
• 197211-01 — 75-омный коаксиальный кабель mini-75 Ohm SMB plug — mini-75 Ohm SMB plug, длина 1 м;
• 197210-0R3 — кабель Type F female — mini-75 Ohm SMB plug, длина 0,3 м;
• экранированные 75-омные кабели и совместимые RF-компоненты;
• PXI-шасси National Instruments;
• PXI-контроллеры;
• RF-источники сигналов;
• анализаторы спектра;
• осциллографы;
• измерительные приемники;
• другие PXI RF-модули.
