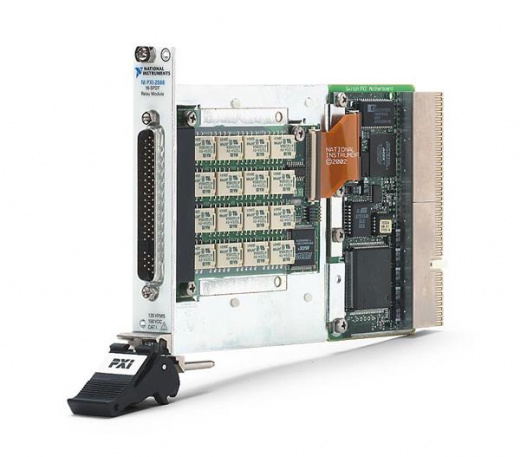

NI PXI 2566

NI PXI-2566 — универсальный 16-канальный релейный модуль стандарта PXI, предназначенный для коммутации, маршрутизации и управления электрическими сигналами в автоматизированных измерительных и испытательных системах.
Модуль оснащен 16 независимыми электромеханическими SPDT-реле Form C. Каждый канал имеет три контакта: COM (общий), NC (нормально замкнутый) и NO (нормально разомкнутый). Такая конфигурация позволяет переключать один общий сигнал между двумя цепями.
Каналы также могут быть объединены для формирования 8 независимых DPDT-каналов, что позволяет одновременно переключать два проводника одной цепи. Это удобно для дифференциальных сигналов и приложений, где необходимо синхронно разрывать и замыкать две электрические цепи.
Реле PXI-2566 являются электромеханическими и незапирающимися (non-latching). После подачи управляющего сигнала реле переключается в соответствующее состояние, а для удержания состояния требуется питание катушки.
Модуль предназначен для работы с сигналами повышенной мощности. Максимальное напряжение коммутации составляет 150 В DC или 125 В AC между каналами и относительно земли. Устройство имеет категорию измерений CAT I и не предназначено для непосредственного подключения к сетям электропитания категорий CAT II, CAT III или CAT IV.
Максимальный ток коммутации составляет 2 А DC или 2 А AC на канал. При этом максимальный ток переноса через замкнутый контакт значительно выше и составляет 5 А DC или 5 А AC на канал.
Максимальная коммутируемая мощность составляет 60 Вт DC или 62,5 ВА на канал при частоте от DC до 60 Гц.
При температуре окружающей среды до 25 °C все 16 каналов могут одновременно коммутировать максимальный ток 2 А. При использовании режима переноса тока до 5 А одновременно могут работать до 9 каналов, с учетом допустимого теплового режима модуля.
Начальное сопротивление коммутационного тракта составляет менее 0,1 Ом, что обеспечивает небольшие потери сигнала и низкое влияние модуля на подключенную цепь. При использовании терминального блока NI TB-2666 начальное сопротивление составляет менее 0,19 Ом.
Для измерительных систем важным преимуществом является высокая изоляция разомкнутых цепей — типичное значение составляет 100 ГОм как для открытого канала, так и между каналами при использовании NI TB-2666.
PXI-2566 обеспечивает полосу пропускания до 70 МГц в 50-омной системе. Это позволяет использовать модуль не только для низкочастотных сигналов, но и для более быстрых измерительных задач.
Модуль характеризуется низкой тепловой ЭДС — менее 13 мкВ типично, благодаря чему подходит для измерительных систем, где необходимо минимизировать дополнительные термоэлектрические напряжения в коммутационном тракте.
Типичное время срабатывания реле составляет 2 мс, максимальное — 4,4 мс. Максимальная скорость последовательного сканирования достигает 115 циклов/с.
Для автоматизированных испытательных систем предусмотрена аппаратная синхронизация через PXI Trigger 0–7. Входной триггер позволяет запускать операции коммутации синхронно с другими приборами, а выходной — формировать импульс после выполнения операции.
Реле имеют значительный ресурс: до 1 × 10⁸ механических циклов. Электрический ресурс зависит от нагрузки и составляет, например, до 5 × 10⁵ циклов при 30 В DC / 1 А и до 1 × 10⁵ циклов при 30 В DC / 2 А.
Одной из особенностей PXI-2566 является возможность замены реле в полевых условиях. Это позволяет обслуживать модуль и заменять отдельные релейные элементы без полной замены устройства.
Для подключения внешних цепей используются два 62-контактных D-SUB-разъема. Для модуля доступен специализированный терминальный блок NI TB-2666 (778717-66), а также комплект ответных разъемов и корпуса 778720-01.
NI PXI-2566 представляет собой надежное решение для автоматизированной коммутации сигналов повышенной мощности, объединяя 16 SPDT-каналов, возможность формирования 8 DPDT-каналов, ток коммутации до 2 А, ток переноса до 5 А и полосу пропускания до 70 МГц.

Основные преимущества
• 16 независимых SPDT-каналов — гибкая маршрутизация электрических сигналов.
• Возможность конфигурации 8 DPDT — одновременная коммутация двух проводников.
• Напряжение до 150 В DC / 125 В AC — работа с широким диапазоном испытательных сигналов.
• Ток коммутации до 2 А — управление сигналами повышенной мощности.
• Ток переноса до 5 А — возможность передачи более высоких токов через замкнутые контакты.
• Мощность до 60 Вт / 62,5 ВА — поддержка соответствующих DC- и AC-нагрузок.
• Полоса пропускания до 70 МГц — применение в быстрых измерительных системах.
• Начальное сопротивление <0,1 Ом — низкие потери в коммутационном тракте.
• Изоляция до 100 ГОм — высокая электрическая изоляция разомкнутых каналов.
• Низкая тепловая ЭДС <13 мкВ — минимальное влияние на чувствительные измерения.
• Скорость до 115 циклов/с — эффективная работа в автоматизированных испытаниях.
• Ресурс до 1 × 10⁸ механических циклов — длительная эксплуатация.
• Полевой ремонт реле — возможность замены отдельных релейных элементов.

Технические характеристики

Параметр	Значение
Модель	NI PXI-2566
Артикул (P/N)	778572-66 / 778573-66
Тип устройства	Универсальный релейный модуль PXI
Количество каналов	16
Базовая топология	16-SPDT
Дополнительная топология	8-DPDT
Тип реле	Электромеханическое, non-latching
Тип контактов	Form C
Контакты каждого канала	COM, NC, NO
Материал контактов	Серебряный сплав с золотым покрытием
Максимальное напряжение коммутации DC	150 В
Максимальное напряжение коммутации AC	125 В
Максимальное напряжение канал–земля	150 В DC / 125 В AC, CAT I
Максимальный ток коммутации	2 А DC / 2 А AC
Максимальный ток переноса	5 А DC / 5 А AC
Максимальная коммутируемая мощность	60 Вт / 62,5 ВА
Количество каналов при максимальном токе коммутации	16 при ≤25 °C
Количество каналов при максимальном токе переноса	9 при ≤25 °C
Начальное сопротивление DC-тракта	<0,1 Ом
Сопротивление с NI TB-2666	<0,19 Ом
Сопротивление в конце ресурса	≥1 Ом
DC-изоляция открытого канала	100 ГОм, типично
DC-изоляция канал–канал	100 ГОм, типично
Тепловая ЭДС	<13 мкВ, типично
Минимальная коммутируемая нагрузка	10 мкА при 10 мВ DC
Полоса пропускания (-3 дБ, 50 Ом)	≥70 МГц, типично
Полоса с NI TB-2666	≥10 МГц, типично
Перекрестные помехи, 10 кГц	≤−75 дБ, типично
Перекрестные помехи, 100 кГц	≤−65 дБ, типично
Перекрестные помехи, 1 МГц	≤−45 дБ, типично
Время срабатывания реле	2 мс, типично; 4,4 мс, максимум
Максимальная скорость сканирования	115 циклов/с
Механический ресурс реле	1 × 10⁸ циклов
Электрический ресурс, 30 В / 1 А DC	5 × 10⁵ циклов
Электрический ресурс, 30 В / 2 А DC	1 × 10⁵ циклов
Электрический ресурс, 125 В / 0,2 А AC	3 × 10⁵ циклов
Электрический ресурс, 125 В / 0,5 А AC	1 × 10⁵ циклов
Входной триггер	PXI Trigger 0–7
Минимальная длительность входного импульса	150 нс
Выходной триггер	PXI Trigger 0–7
Длительность выходного импульса	1–62 мкс, программно задаваемая
Логический уровень триггера	3,3 В TTL
Ток выхода триггера	8 мА
I/O-разъемы	2 × 62-контактный D-SUB, male
Потребляемая мощность	4,5 Вт при 5 В; 2,5 Вт при 3,3 В
Форм-фактор	3U, 1 слот PXI/cPCI
Размеры	21,6 × 2,0 × 13,0 см
Масса	250 г
Рабочая температура	0…55 °C
Температура хранения	−20…70 °C
Относительная влажность	5–85 %, без конденсации
Максимальная высота эксплуатации	2000 м
Степень загрязнения	2
Рабочий удар	30 g peak, полусинус, 11 мс
Рабочая вибрация	5–500 Гц, 0,3 grms
Нерабочая вибрация	5–500 Гц, 2,4 grms

Области применения
NI PXI-2566 используется в профессиональных измерительных и испытательных системах:
• автоматизированные испытательные комплексы (ATE);
• коммутация и маршрутизация сигналов повышенной мощности;
• управление электрическими нагрузками;
• тестирование электронных компонентов;
• функциональное тестирование электронных устройств;
• производственный контроль;
• тестирование источников питания;
• коммутация датчиков и исполнительных устройств;
• автоматизированные измерительные стенды;
• системы сбора данных;
• тестирование печатных плат;
• испытание кабелей и электрических соединений;
• лабораторные системы автоматизации;
• построение многоканальных систем коммутации.

Поддержка программного обеспечения
NI PXI-2566 интегрируется с программной экосистемой National Instruments:
• NI-SWITCH — управление коммутационным модулем;
• NI Switch Executive — создание и управление маршрутами коммутации;
• LabVIEW — разработка автоматизированных измерительных и испытательных приложений;
• NI MAX — настройка и диагностика оборудования;
• NI TestStand — автоматизация последовательностей испытаний;
• интеграция с пользовательскими программными системами управления и измерений.

Комплект поставки
В стандартный комплект входят:
• модуль NI PXI-2566;
• программное обеспечение NI Switch Executive;
• документация по безопасности, эксплуатации и соответствию требованиям.
Кабели, терминальные блоки и дополнительные соединительные аксессуары приобретаются отдельно.

Дополнительные аксессуары
Для расширения возможностей NI PXI-2566 рекомендуется использовать:
• NI TB-2666 (778717-66) — терминальный блок для подключения внешних цепей;
• 778720-01 — комплект ответного разъема и корпуса (backshell);
• 62-контактные D-SUB-разъемы и кабельные сборки;
• PXI-шасси National Instruments;
• PXI-контроллеры;
• цифровые мультиметры;
• источники сигналов;
• электронные нагрузки;
• дополнительные коммутационные модули PXI.
