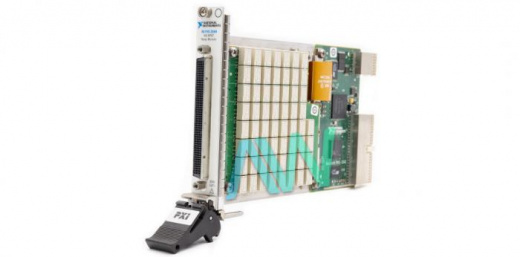

NI PXI 2569

NI PXI-2569 — высокоплотный модуль релейной коммутации стандарта PXI, предназначенный для автоматизированного переключения большого количества электрических цепей в измерительных, испытательных и производственных системах.

Модуль оснащен 100 независимыми однополюсными нормально разомкнутыми SPST-реле (Form A). Каждый канал работает как отдельный переключатель, позволяя независимо подключать или отключать соответствующую электрическую цепь.
Высокая плотность реле позволяет разместить 100 коммутационных каналов в одном PXI-модуле, что особенно эффективно при построении компактных автоматизированных испытательных комплексов.
PXI-2569 поддерживает коммутацию напряжения до 100 В DC и тока до 1 А. Благодаря этому модуль подходит для работы с измерительными сигналами, источниками питания, нагрузками и другими цепями средней мощности.
Максимальная скорость сканирования составляет 145 циклов/с, что позволяет выполнять большое количество операций коммутации в рамках автоматизированной тестовой последовательности.
Модуль поддерживает детерминированное сканирование благодаря встроенному списку последовательностей емкостью до 32 000 шагов. Это позволяет заранее сформировать маршрут коммутации и выполнять его с минимальным участием управляющего компьютера.
Релейная коммутация построена на основе электромеханических якорных реле (armature relays). Реле имеют защелкивающуюся конструкцию, благодаря чему после переключения не требуется постоянное питание катушки для удержания состояния.
Для работы с переменными и высокочастотными сигналами PXI-2569 обеспечивает полосу пропускания до 20 МГц.
Модуль предназначен прежде всего для приложений, где требуется большое количество независимых каналов при сохранении компактных размеров испытательного оборудования.
Для синхронизации операций коммутации с другими PXI-модулями используются аппаратные линии PXI Trigger. Это позволяет запускать операции переключения в заданные моменты времени относительно измерений или генерации сигналов.
Управление модулем осуществляется программно, что позволяет создавать автоматические последовательности испытаний, маршруты коммутации и сценарии проверки оборудования.
Для подключения внешних цепей используется 200-контактный LFH-разъем. NI предлагает специализированные кабели и терминальные блоки для удобного подключения большого количества каналов.
NI PXI-2569 особенно хорошо подходит для автоматизированных испытаний со средними электрическими нагрузками, где главным требованием является максимальная плотность релейных каналов.

Основные преимущества
• 100 независимых каналов — высокая плотность коммутации в одном PXI-модуле.
• SPST Form A — независимая коммутация каждой электрической цепи.
• Напряжение до 100 В DC — поддержка широкого диапазона испытательных сигналов.
• Ток до 1 А — возможность коммутации сигналов и средних нагрузок.
• Скорость сканирования до 145 циклов/с — высокая производительность автоматизированных тестов.
• Полоса пропускания до 20 МГц — возможность работы с быстрыми электрическими сигналами.
• 32 000 шагов в списке сканирования — создание длинных детерминированных последовательностей коммутации.
• Защелкивающиеся электромеханические реле — сохранение состояния без постоянного питания катушки.
• Программное управление — автоматизация маршрутизации сигналов и испытательных процедур.
• Высокая плотность реле — экономия места в PXI-шасси.

Технические характеристики

Параметр	Значение
Модель	NI PXI-2569
Артикул (P/N)	778572-69
Тип устройства	Релейный модуль PXI
Количество каналов	100
Конфигурация реле	SPST, Form A
Количество реле	100
Тип реле	Электромеханическое якорное, защелкивающееся
Состояние контактов	Нормально разомкнутое (NO)
Максимальное напряжение коммутации DC	100 В
Максимальный ток коммутации DC	1 А
Максимальная скорость сканирования	145 циклов/с
Полоса пропускания	20 МГц
Список сканирования	До 32 000 шагов
Управление	Программируемое
Аппаратная синхронизация	PXI Trigger
Шина	PXI Hybrid
Разъем	LFH, 200 контактов
Форм-фактор	3U PXI
Назначение	Автоматизированная релейная коммутация
Основная область применения	Испытания со средними электрическими нагрузками

Области применения
NI PXI-2569 используется в профессиональных измерительных и испытательных системах:
• автоматизированные испытательные комплексы (ATE);
• производственный контроль электронной продукции;
• функциональное тестирование электронных устройств;
• автоматизированная коммутация источников и нагрузок;
• тестирование блоков питания;
• системы сбора данных;
• коммутация измерительных сигналов;
• тестирование печатных плат;
• испытание кабелей и электрических соединений;
• автоматизация лабораторных измерений;
• управление испытательным оборудованием;
• высокоплотные многоканальные системы коммутации.

Поддержка программного обеспечения
NI PXI-2569 интегрируется с программной экосистемой National Instruments:
• NI-SWITCH — управление коммутационным модулем;
• NI Switch Executive — создание и управление маршрутами коммутации;
• LabVIEW — разработка автоматизированных измерительных и испытательных приложений;
• NI MAX — настройка и диагностика оборудования;
• NI TestStand — автоматизация последовательностей испытаний;
• интеграция с пользовательскими программными системами управления и измерений.

Комплект поставки
В стандартный комплект входят:
• модуль NI PXI-2569;
• программное обеспечение NI Switch Executive;
• крестовая отвертка №1;
• документация по безопасности, эксплуатации и соответствию требованиям.
Кабели, терминальные блоки и дополнительные соединительные аксессуары приобретаются отдельно.

Дополнительные аксессуары
Для расширения возможностей NI PXI-2569 рекомендуется использовать:
• NI TBX-50 — терминальный блок с винтовыми зажимами и 50-контактным D-Sub;
• NI TBX-50B — терминальный блок для подключения каналов;
• кабели SH200LFH-4xDB50F-C;
• кабели SH200LFH-BAREWIRE с LFH200 и выводом на отдельные провода;
• кабели LFH200 для подключения к терминальным блокам;
• PXI-шасси National Instruments;
• PXI-контроллеры;
• цифровые мультиметры;
• источники сигналов;
• электронные нагрузки;
• дополнительные коммутационные модули PXI.
